Wacker Neuson E3000 Parts Manual

www.wackerneuson.com

5100017811 101

06.2018

Hydronic Surface Heaters

Hydronic Boden-, Flächenheizer

Calentadores de superficie hid

Réchauffeurs hydroniques par s

E3000

Parts Book

Ersatzteile

Lista de Repuestos

Liste de Pièces de Rechange

La page charge ...

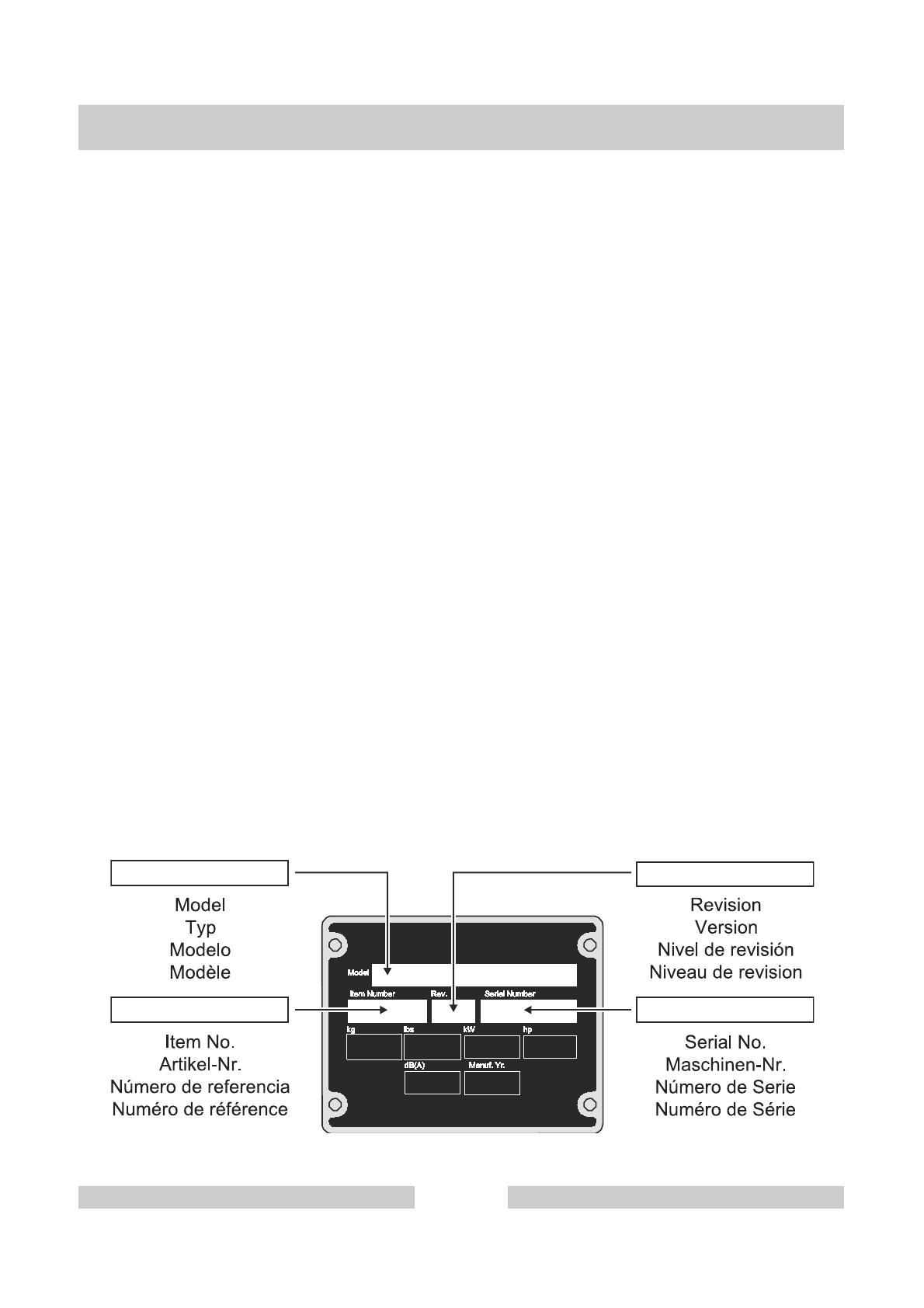

A nameplate listing the Model Number, Item Number, Revision, and Serial Number is

attached to each unit. Please record the information found on this plate so it will be available

should the nameplate become lost or damaged. When ordering parts or requesting service

information, you will always be asked to specify the model, item number, revision number,

and serial number of the unit.

Ein Typenschild mit Typ, Artikelnummer, Version und Maschinen-Nummer ist an jedem

Gerät angebracht. Die Daten von diesem Schild bitte notieren, damit sie auch bei Verlust

oder Beschädigung des Schildes noch vorhanden sind. Der Typ, die Artikel-Nummer, die

Versions- Nummer und die Maschinen-Nummer sind bei der Ersatzteilbestellung oder

Nachfragen bezüglich Service-Informationen stets erforderlich.

Una placa de identificación con el modelo, número de referencia, nivel de revisión y número

de serie ha sido añadida en cada máquina. Favor de anotar los datos en la placa en caso

de que la placa de identificación sea destruida o perdida. En todos los pedidos para

repuestos necesita siempre el modelo, el número de referencia, el nivel de revisión y el

número de serie de la máquina en cuestión.

Une plaque signalétique mentionnant le modèle, le numéro de référence, le niveau de

revision et le numéro de série est fixée sur chaque machine. Veuillez noter les informations

relevées sur cette plaque de façon à ce qu’elles soient toujours disponibles si la plaque

signalétique venait à être perdue ou endommagée. Lorsq ue vous commandez des pièces

détachées ou vous sollicitez des informations après-vente, on vous demandera toujours de

préciser le modèle, le numéro de référence, le niveau de revision et le numéro de série de

la machine.

My machine’s numbers are / Die Nummern meines Gerätes sind /

Los números de mi máquina son / Les numéros de ma machine son :

E3000

Nameplate

Typenschild

Plaque signalétique

Placa de Identificación

5100017811 - 101

3

Part Numbers appearing in boldface type are recommended spare parts. This means that

these parts are subject to wear under normal operating conditions and may require periodic

service or replacement. It is recommended that these items be stocked to meet the

expected service requirements of this model. Actual stocking quantities of these and other

parts used in more extensive repairs will depend on the service practices of each customer.

Bei den in den Ersatzteillisten fettgedruckten Nummern handelt es sich um empfohlene

Ersatzteile. Dies bedeutet, daß diese Teile bei normalen Anwendungsbedingungen

natürlicher Abnutzung ausgesetzt sind und gelegentlich ersetzt oder überarbeitet werden

müssen. Es wird geraten, diese Teile auf Lager bereit zu haben, um für Service-Arbeiten an

diesem Gerät vorbereitet zu sein. Lagerbestände für diese und andere Teile, welche für

ausgiebigere Reparaturarbeiten benötigt werden, können je nach Service-Gewohnheiten

der einzelnen Kunden variieren.

Los números de partes en negritas en las Listas Ilustradas de Partes son los repuestos

recomendados, ésto quiere decir que estas partes se desgastarán bajo circunstancias de

funcionamiento normales y pueden requerir servicio periódico o su reemplazo. Se

recomienda que el cliente mantenga un abastecimiento adecuado de estas partes para

poder satisfacer la demanda requerida por el servicio a la máquina. La cantidad de

repuestos que el cliente necesitará para reparaciones dependerá de la póliza de servicio de

cada cliente.

Les numéros de pièces imprimés en caractères gras dans les Listes des Pièces Détachées

de ce manuel sont les pièces détachées recommandées par la Wacker. Cela veut dire que

ces pièces sont sujettes à usure dans des conditions de travail normales et peuvent

nécessiter de l’entretien ou leur remplacement. Nous recommandons que vous disposez

d’un stock de ces pièces pour pouvoir satisfaire la demande d’entretien de cette machine.

Le client doit decider lui-même de la quantité exacte de pièces de rechange qu’il disposera

dans ses stocks.

Part Numbers - Boldface

Fettgedruckte Artikelnummern

E3000

Números de partes en negritas

Numéros de pièce - en caractères gras

4

5100017811 - 101

Covers cpl.

Abdeckungen, kpl.

Tapas compl.

Capots cpl.

8

Trailer cpl.

Anhänger kpl.

Remolque compl.

Remorque compl.

12

Trailer Lights

Anhänger-Lampen

Lámparas del remolque

Lampes de la remorque

14

Expansion Tank cpl.

Expansionstank, kpl.

Tanque de expansión, acopl.

Réservoir d'expansion compl.

16

Hydronic Piping cpl.

Hydronik-Verrohrung, kpl.

Acopl. tubería hidrónica

Tuyauterie hydronique, compl.

22

Hydronic heater cpl.

Heater cpl

Heater cpl.

28

Burner cpl.

Brenner, kpl.

Quemador, acopl.

Brûleur compl.

30

Frame Enclosure cpl.

Gehäuse, Rahmen, kompl.

Caja del chasis, derecha

Boîtier, châssis, compl.

32

Frame cpl.

Rahmen kpl.

Armazón compl.

Châssis compl.

34

Door Assembly (Rear door)

Tür kpl. (Hinterdeckel)

Puerta derecha compl. (Tapa deatrás)

Porte à droite compl. (Couverc

36

Door Assembly

Tür kpl.

Puerta derecha compl.

Porte à droite compl.

38

Frame/Components

Rahmen/Bestandteile

Chasis/Componentes

Châssis/Composants

40

Fuel Tank Mounting

Kraftstofftankmontage

Montaje del Depósito de Combustible

Montage du Réservoir de Carbur

42

Fuel Tank cpl.

Kraftstofftank kpl.

Depósito de Combustible compl.

Réservoir de Carburant compl.

44

E3000

Table of Contents

Inhaltsverzeichnis

Indice

Table des matières

5100017811 - 101

5

Control Panel cpl. (1)

Betätigung kpl. (1)

Regulador compl. (1)

Commande compl. (1)

46

Control Panel cpl. (2)

Betätigung kpl. (2)

Regulador compl. (2)

Commande compl. (2)

50

Fuel System

Kraftstoffsystem

Sistema de Combustible

Système d'Essence

52

Fuel Hose Routing

Kraftstoffschlauchverlegung

Disposición de manguera de combustible

Itinéraire de tuyau de carbura

54

Reel cpl.

Seilscheibe kpl.

Disco de cuerda compl.

Disque pour corde compl.

56

Motor/Pump cpl.

Motorpumpe, kpl.

Motor bomba, acopl.

Moteur, pompe compl.

62

Genset Enclosure cpl.

Genset-Gehäuse, kpl.

Armario generador compl.

Groupe électrogène compl.

64

Genset Enclosure

Genset-Gehäuse

Armario generador

Groupe électrogène

66

Engine/Generator cpl.

Motor/Generator

Conjunto Motor/Generador

Montage du Moteur/Générateur

68

Engine/Generator cpl. 2

Motor/Generator 2

Conjunto Motor/Generador 2

Montage du Moteur/Générateur 2

70

Engine Components (1)

Bestandteile des Motores (1)

Piezas del Motor (1)

Parties Constituantes du Moteu

74

Engine Components (2)

Bestandteile des Motores (2)

Piezas del Motor (2)

Parties Constituantes du Moteu

78

Engine Components (3)

Bestandteile des Motores (3)

Piezas del Motor (3)

Parties Constituantes du Moteu

82

Battery

Batterie

Batería

Batterie

88

Table of Contents

Inhaltsverzeichnis

E3000

Indice

Table des matières

6

5100017811 - 101

La page charge ...

Ref.

Pos.

Part No.

Artikel Nr.

Qty.

St.

Description

Beschreibung

Descripción

Description

Measurem./Abm.

Torque/Drehm.

Norm

Sealant

Schmierstoff

1

5200000812

1

Right side panel (yellow)

Blechtafel rechts (gelb)

Panel derecho (amarillo)

Tableau à droite (jaune)

2

5200000370

1

Panel (yellow)

Panel (gelb)

Panel (amarillo)

Tableau (jaune)

3

5200000828

1

Left side panel (yellow)

Blechtafel links (gelb)

Panel izquierdo (amarillo)

Tableau à gauche (jaune)

4

5200000376

1

Left side panel (yellow)

Blechtafel links (gelb)

Panel izquierdo (amarillo)

Tableau à gauche (jaune)

5

5200000373

1

Left side panel (yellow)

Blechtafel links (gelb)

Panel izquierdo (amarillo)

Tableau à gauche (jaune)

6

5200000375

1

Left side panel (yellow)

Blechtafel links (gelb)

Panel izquierdo (amarillo)

Tableau à gauche (jaune)

7

5200000382

2

Front panel (yellow)

Blechtafel vorne (gelb)

Panel delantero (amarillo)

Tableau d'avant (jaune)

8

5200000371

1

Right side panel (yellow)

Blechtafel rechts (gelb)

Panel derecho (amarillo)

Tableau à droite (jaune)

10

5200000380

1

Rear panel (yellow)

Blechtafel hinten (gelb)

Panel trasero (amarillo)

Tableau d'arrière (jaune)

11

5200000815

1

Rear roof panel (yellow)

Panel-hinteres Dach (gelb)

Panel techo trasero (amarillo)

Tableau de toit arrière(jaune)

12

5200000816

1

Front roof panel (yellow)

Panel-vorderes Dach (gelb)

Panel techo delantero (amarillo)

Tableau de toit avant (jaune)

32

5000166955

1

Inner exhaust stack cpl.

Innere Auspuffplatte

Placa de escape interna

Plaque d'échappement interne

41

5000166896

1

Stack guard

Schachtschutz

Protector del tubo

Cheminée

75

5100017110

1

Front cover

Vorderdeckel

Tapa delantera

Couvercle avant

312

5000166458

1

Cord grip

Zugentlastung

Alivio de esfuerzos

Effort à la décharge

1/2in

313

5000166459

3

Lock nut

Sicherungsmutter

Contratuerca

Contre-écrou

320

5000166505

1

Light

Lampe

Lámpara

Lampe

331

5200005411

4

Light bulb

Glühlampe

Bombilla

Ampoule

333

5000166635

1

Light

Lampe

Lámpara

Lampe

352

5000166433

1

Light

Lampe

Lámpara

Lampe

409

5000167700

8

Threaded insert

Gewindeeinsatz

Inserción roscada

Pièce d'insertion filetée

1/4-20

419

5000167721

7

Bolt

Bolzen

Perno

Boulon

1/4-20 x 1in

420

5000167722

133

Screw w/washer

Schraube mit Scheibe

Tornillo con arandela

Vis avec rondelle

10 x 3/4

425

5000167729

7

Flat washer

Scheibe

Arandela elástica

Rondelle de ressort

1/4in

429

5000167733

7

Lock washer

Federring

Rondelle de ressort

1/4in

E3000

Covers cpl.

Abdeckungen, kpl.

Tapas compl.

Capots cpl.

5100017811 - 101

9

La page charge ...

Ref.

Pos.

Part No.

Artikel Nr.

Qty.

St.

Description

Beschreibung

Descripción

Description

Measurem./Abm.

Torque/Drehm.

Norm

Sealant

Schmierstoff

448

5000167810

8

Flat washer

Unterlegscheibe

Arandela plana

Rondelle

No. 8

457

5000167848

8

Screw

Schraube

Tornillo

Vis

10-16 x 1

469

5000168263

8

Bushing

Buchse

Buje

Douille

520

5200004285

1

Box

Kasten

Caja

Boîte

521

5000168316

1

Clamp

Schelle

Abrazadera

Agrafe

617

5000168259

2

Reflector

Reflektor

Reflector

Réflecteur

623

5000168564

1

Label-safety

Aufkleber-Sicherheit

Calcomania-Seguridad

Autocollant-Sûreté

708

5000167813

4

Screw

Schraube

Tornillo

Vis

No. 8-32 x 3/4

1001

5000169126

1

Strobe light replacement bulb

Stroboskoplampe

Bombilla

Ampoule

E3000

Covers cpl.

Abdeckungen, kpl.

Tapas compl.

Capots cpl.

5100017811 - 101

11

La page charge ...

Trailer Lights

Anhänger-Lampen

E3000

Lámparas del remolque

Lampes de la remorque

14

5100017811 - 101

Ref.

Pos.

Part No.

Artikel Nr.

Qty.

St.

Description

Beschreibung

Descripción

Description

Measurem./Abm.

Torque/Drehm.

Norm

Sealant

Schmierstoff

302

5000166423

3

Splice

Spleiße

Empalme

Épissure

14 GA

306

5000166432

2

Light

Lampe

Lámpara

Lampe

316

5000166489

1

Wire

Kabel

Alambre

Fil

16 GA

318

5000166492

9

Connector

Anschlußteil

Conector

Connecteur

18-14 GA

328

5000166595

1

Plug

Stopfen

Tapón

Bouchon

331

5000166611

2

Light

Lampe

Lámpara

Lampe

335

5000166672

1

Breakaway Kit

Bremsensatz

Conjunto de zafar

Jeu de dérapage

336

5000166683

1

Junction box

Abzweigkasten

Caja de distribución

Boîte de tirage

340

5000166434

2

Tail light

Schlußleuchte

Luz trasera

Feu arrière

Red

363

5000166610

2

Light

Lampe

Lámpara

Lampe

420

5000167722

5

Screw w/washer

Schraube mit Scheibe

Tornillo con arandela

Vis avec rondelle

10 x 3/4

446

5000167793

1

Screw

Schraube

Tornillo

Vis

1/4-14 x 3/4in

457

5000167848

8

Screw

Schraube

Tornillo

Vis

10-16 x 1

461

5000167883

8

Screw

Schraube

Tornillo

Vis

No. 10 x 3/4

714

5000167929

6

Screw

Schraube

Tornillo

Vis

No. 12 x 1-1/2

E3000

Trailer Lights

Anhänger-Lampen

Lámparas del remolque

Lampes de la remorque

5100017811 - 101

15

Expansion Tank cpl.

Expansionstank, kpl.

E3000

Tanque de expansión, acopl.

Réservoir d'expansion compl.

16

5100017811 - 101

La page charge ...

Expansion Tank cpl.

Expansionstank, kpl.

E3000

Tanque de expansión, acopl.

Réservoir d'expansion compl.

18

5100017811 - 101

Ref.

Pos.

Part No.

Artikel Nr.

Qty.

St.

Description

Beschreibung

Descripción

Description

Measurem./Abm.

Torque/Drehm.

Norm

Sealant

Schmierstoff

247

5000168437

3

Barbed hose fitting

Schlauchverschraubung mit Stecknippel

Unión de mangueras con púas

Accouplement de tuyau avec rac

5/8 x 3/4in

253

5000168701

1

Nipple fitting

Stutzen

Niple

Raccord

3/4 x 4-1/2

254

5000168702

7

Nipple fitting

Stutzen

Niple

Raccord

3/4 x 6in

258

5000168708

2

Gauge-pressure

Druckanzeiger

Indicador-presión

Manomètre

0-200psi

259

5000168805

1

Sight gauge

Sichtanzeiger

Mirilla

Niveau à vue

3/8 NPT x 7

260

5100043967

2

Nipple fitting

Stutzen

Niple

Raccord

273

5000168096

4

Thermometer

Termómetro

Thermomètre

1/2 NPT

274

5000168351

2

Check valve

Rückschlagventil

Válvula checadora

Clapet de non-retour

1/2 NPT

279

5000168406

1

Tee-fitting

T-Verschraubung

Unión forma T

Raccord T

1 x 1 x 3/4in

312

5000166458

1

Cord grip

Zugentlastung

Alivio de esfuerzos

Effort à la décharge

1/2in

313

5000166459

1

Lock nut

Sicherungsmutter

Contratuerca

Contre-écrou

322

5000166517

1

Cab dome light

Fahrkabinenlichtkuppel

Luz de la cabina

Plafonnier de cabine

8in

323

5000166518

1

Light bulb

Glühlampe

Bombilla

Ampoule

60W

353

5000166457

1

Wiring harness

Kabelbaum

Conjunto de cables

Harnais de câbles électriques

354

5000166460

1

Wiring harness

Kabelbaum

Conjunto de cables

Harnais de câbles électriques

395

5000167751

4

Bolt

Bolzen

Perno

Boulon

3/8-16 x 2in

405

5000167691

4

Nut

Mutter

Tuerca

Écrou

3/8in - 16

420

5000167722

10

Screw w/washer

Schraube mit Scheibe

Tornillo con arandela

Vis avec rondelle

10 x 3/4

426

5000167730

12

Flat washer

Scheibe

Arandela elástica

Rondelle de ressort

3/8in

431

5000167735

4

Lock washer

Federring

Rondelle de ressort

3/8in

446

5000167793

10

Screw

Schraube

Tornillo

Vis

1/4-14 x 3/4in

456

5000167841

2

U-Bolt

U-Bolzen

Perno forma U

Boulon U

1/4-20 x 2 x 1-1/8

462

5000168016

6

Conduit hanger

Isolierrohraufhänger

Colgador de portacables

Support de conduit

3/4in

505

5000168189

1

Tag No. 4

Anhängeschild Nr. 4

Etiqueta No. 4

Étiquette No. 4

643

5000168191

1

Tag No. 6

Anhängeschild Nr. 6

Etiqueta No. 6

Étiquette No. 6

E3000

Expansion Tank cpl.

Expansionstank, kpl.

Tanque de expansión, acopl.

Réservoir d'expansion compl.

5100017811 - 101

19

Expansion Tank cpl.

Expansionstank, kpl.

E3000

Tanque de expansión, acopl.

Réservoir d'expansion compl.

20

5100017811 - 101

Ref.

Pos.

Part No.

Artikel Nr.

Qty.

St.

Description

Beschreibung

Descripción

Description

Measurem./Abm.

Torque/Drehm.

Norm

Sealant

Schmierstoff

649

5000168190

1

Tag No. 5

Anhängeschild Nr. 5

Etiqueta No. 5

Étiquette No. 5

E3000

Expansion Tank cpl.

Expansionstank, kpl.

Tanque de expansión, acopl.

Réservoir d'expansion compl.

5100017811 - 101

21

La page charge ...

Ref.

Pos.

Part No.

Artikel Nr.

Qty.

St.

Description

Beschreibung

Descripción

Description

Measurem./Abm.

Torque/Drehm.

Norm

Sealant

Schmierstoff

243

5000168390

2

Nipple fitting

Stutzen

Niple

Raccord

3/4 x 1-1/2in

245

5000168403

1

Elbow fitting

Rohrkrümmer

Codo

Raccord coudé

1in

248

5000168459

2

Elbow

Krümmer

Codo

Coude

1 1/2in NPT

252

5000168700

1

Nipple fitting

Stutzen

Niple

Raccord

3/4 x 3in

255

5000168700

1

Nipple fitting

Stutzen

Niple

Raccord

3/4 x 3in

256

5000168705

1

Nipple fitting

Stutzen

Niple

Raccord

1.5 x 4.5

261

5000169397

1

Hose

Schlauch

Manguera

Tuyau

1/4in ID

272

5000168330

1

Valve

Ventil

Válvula

Soupape

279

5000168406

1

Tee-fitting

T-Verschraubung

Unión forma T

Raccord T

1 x 1 x 3/4in

295

5100044020

1

Nipple fitting

Stutzen

Niple

Raccord

312

5000166458

2

Cord grip

Zugentlastung

Alivio de esfuerzos

Effort à la décharge

1/2in

313

5000166459

1

Lock nut

Sicherungsmutter

Contratuerca

Contre-écrou

314

5000166473

1

Cord grip

Zugentlastung

Alivio de esfuerzos

Effort à la décharge

1/2in

325

5000171353

1

Low Level Cut-off Kit

Abschaltsatz auf niedrigem Niveau

Juego de corte por nivel bajo

Jeu d'arrêt de niveau bas

332

5000166613

1

Limit control

Grenztaster

Interruptor limitador

Interrupteur-limiteur

371

5000166713

1

Cord grip

Zugentlastung

Alivio de esfuerzos

Effort à la décharge

1/2in

396

5000167758

4

Bolt

Bolzen

Perno

Boulon

5/16-18 x 1/2in

405

5000167691

4

Nut

Mutter

Tuerca

Écrou

3/8in - 16

415

5000167706

4

Bolt

Bolzen

Perno

Boulon

3/8-16 x 3in

426

5000167730

8

Flat washer

Scheibe

Arandela elástica

Rondelle de ressort

3/8in

431

5000167735

4

Lock washer

Federring

Rondelle de ressort

3/8in

453

5000167835

4

Screw

Schraube

Tornillo

Vis

6-32 x 1/4in

454

5000167838

2

Washer

Scheibe

Arandela

Rondelle

No. 6

461

5000167883

2

Screw

Schraube

Tornillo

Vis

No. 10 x 3/4

467

5000168257

1

Stift

Pasador

Goupille

E3000

Hydronic Piping cpl.

Hydronik-Verrohrung, kpl.

Acopl. tubería hidrónica

Tuyauterie hydronique, compl.

5100017811 - 101

25

La page charge ...

Ref.

Pos.

Part No.

Artikel Nr.

Qty.

St.

Description

Beschreibung

Descripción

Description

Measurem./Abm.

Torque/Drehm.

Norm

Sealant

Schmierstoff

468

5000168262

1

Lanyard

Abzugsleine

Correa

Ridoir

10in

471

5000168334

2

Clamp

Schelle

Abrazadera

Agrafe

476

5000168477

1

Grommet

Tülle

Ojal

Passe-fil

1-3/8 x 1in ID

503

5000168188

1

Tag No. 3

Anhängeschild Nr. 3

Etiqueta No. 3

Étiquette No. 3

504

5000168187

1

Tag No. 2

Anhängeschild Nr. 2

Etiqueta No. 2

Étiquette No. 2

603

5000168387

1

Label-loss of heat transfer fluid

Aufkleber

Calcomania

Autocollant

701

5000169092

1

Gasket

Dichtung

Junta

Joint

702

5000169094

1

Gasket

Dichtung

Junta

Joint

703

5000169050

1

Filter

Filtro

Filtre

704

5000169093

1

Gasket

Dichtung

Junta

Joint

1174

5200003270

1

Cable cpl., burner

Kabel, kpl., Brenner

Acopl. de cable, quemador

Câble compl., brûleur

E3000

Hydronic Piping cpl.

Hydronik-Verrohrung, kpl.

Acopl. tubería hidrónica

Tuyauterie hydronique, compl.

5100017811 - 101

27

La page charge ...

Burner cpl.

Brenner, kpl.

E3000

Quemador, acopl.

Brûleur compl.

30

5100017811 - 101

Ref.

Pos.

Part No.

Artikel Nr.

Qty.

St.

Description

Beschreibung

Descripción

Description

Measurem./Abm.

Torque/Drehm.

Norm

Sealant

Schmierstoff

1

5000172577

1

Housing

Gehäuse

Caja

Carter

2

5000169059

1

Motor

Moteur

3

5000169097

1

Blower wheel

4

5000169120

1

Coupling

Kupplung

Acoplamiento

Accouplement

7

5000176338

1

Mounting plate

Anbauplatte

Placa-montaje

Plaque-montage

8

5000176337

1

Nut

Mutter

Tuerca

Écrou

10

5000172422

1

Valve

Ventil

Válvula

Soupape

11

5000169212

1

Fuel pump

Kraftstoffpumpe

Bomba de combustible

Pompe à carburant

11

5200012467

1

Valve stem

Ventil

Válvula

Soupape

11

5200012468

1

Coil

Spule

Bobina

Bobine

12

5000176333

1

Fuel line

Kraftstoffleitung

Manguera de combustible

Conduit de carburant

13

5000173156

1

Box-wire burner

Kasten

Caja

Boîte

14

5000181488

1

Burner control

Brennerbetätigung

Control del quemador

Commande de brûleur

15

5000169100

1

Burner replacement CAD cell

Brennerersatz CAD-Cell

Celda CAD de reemplazo del quemador

Cellule au sulfure de cadmium

16

5000169125

1

Transformer

Transformator

Transformador

Transformateur

17

5000168976

1

Gasket

Dichtung

Junta

Joint

18

5000168971

1

Electrode Replacement Kit

20

5000169098

1

Burner fuel pre-heater

Kraftstoffvorheizung

Pre-calentador de combustible

Carburant de pré-chauffage

21

5000168958

1

Nozzle

Düse

Tobera

Ajutage

22

5000176646

2

Clip

Befestigung

Clip

23

5000181502

1

Electronic control

Elektronische Regelung

Reglaje electrónico

Commande électronique

24

5000181501

1

Alarm

Alarma

Avertisseur

25

5000181502

1

Electronic control

Elektronische Regelung

Reglaje electrónico

Commande électronique

30

5200000388

1

Air tube cpl.

Luftrohr, kpl.

Tubo de aire, acopl.

Tube d'air compl.

1174

5200003270

1

Cable cpl., burner

Kabel, kpl., Brenner

Acopl. de cable, quemador

Câble compl., brûleur

E3000

Burner cpl.

Brenner, kpl.

Quemador, acopl.

Brûleur compl.

5100017811 - 101

31

La page charge ...

Ref.

Pos.

Part No.

Artikel Nr.

Qty.

St.

Description

Beschreibung

Descripción

Description

Measurem./Abm.

Torque/Drehm.

Norm

Sealant

Schmierstoff

20

5000169467

3

Support

Halter

Soporte

Attache

21

5000177495

1

Brace

Strebe

Apoyo

Ventrière

24

5000169481

1

Side frame

Seitenrahmen

Chasis lateral

Châssis latéral

25

5000169482

1

Side frame

Seitenrahmen

Chasis lateral

Châssis latéral

26

5000177498

1

Cross member

Querträger

Travesaño

Traverse

27

5000177499

3

Support bracket

Unterstützungskonsole

Ménsula de soporte

Console de support

67

5000166957

1

Cross tube

Spurstange

Cruceta

Tube transversal

69

5000169471

1

Mount

Konsole

Ménsula

Support

70

5000169477

1

Mount

Konsole

Ménsula

Support

73

5000177735

3

Door frame

Türrahmen

Marco de puerta

Dormant

404

5000167690

24

Nut

Mutter

Tuerca

Écrou

1/4in - 20

405

5000167691

10

Nut

Mutter

Tuerca

Écrou

3/8in - 16

409

5000167700

34

Threaded insert

Gewindeeinsatz

Inserción roscada

Pièce d'insertion filetée

1/4-20

418

5000167720

10

Bolt

Bolzen

Perno

Boulon

3/8-16 x 6in

41Nm/30ft.lbs

419

5000167721

80

Bolt

Bolzen

Perno

Boulon

1/4-20 x 1in

425

5000167729

80

Flat washer

Scheibe

Arandela elástica

Rondelle de ressort

1/4in

426

5000167730

10

Flat washer

Scheibe

Arandela elástica

Rondelle de ressort

3/8in

429

5000167733

80

Lock washer

Federring

Rondelle de ressort

1/4in

431

5000167735

10

Lock washer

Federring

Rondelle de ressort

3/8in

446

5000167793

2

Screw

Schraube

Tornillo

Vis

1/4-14 x 3/4in

E3000

Frame Enclosure cpl.

Gehäuse, Rahmen, kompl.

Caja del chasis, derecha

Boîtier, châssis, compl.

5100017811 - 101

33

La page charge ...

Ref.

Pos.

Part No.

Artikel Nr.

Qty.

St.

Description

Beschreibung

Descripción

Description

Measurem./Abm.

Torque/Drehm.

Norm

Sealant

Schmierstoff

130

5000168496

1

Door

Tür

Puerta

Porte

131

5000168497

1

Door

Tür

Puerta

Porte

303

5000166425

1

Receptacle (socket)

Steckdose

Tomacorriente

Prise de courant

120V

312

5000166458

1

Cord grip

Zugentlastung

Alivio de esfuerzos

Effort à la décharge

1/2in

326

5000166546

1

Outlet box

Anschlußkasten

Caja de salida

Boîte à prise de courant

2 x 4

327

5000166547

1

Cover plate

Deckplatte

Placa de cubierta

Couvercle de protection

404

5000167690

10

Nut

Mutter

Tuerca

Écrou

1/4in - 20

412

5000167703

3

Bolt

Bolzen

Perno

Boulon

1/4-20 x 1-3/4in

413

5000167704

8

Bolt

Bolzen

Perno

Boulon

1/4-20 x 3/4in

419

5000167721

6

Bolt

Bolzen

Perno

Boulon

1/4-20 x 1in

425

5000167729

20

Flat washer

Scheibe

Arandela elástica

Rondelle de ressort

1/4in

429

5000167733

21

Lock washer

Federring

Rondelle de ressort

1/4in

E3000

Frame cpl.

Rahmen kpl.

Armazón compl.

Châssis compl.

5100017811 - 101

35

La page charge ...

Wacker Neuson E3000 Parts Manual

Wacker Neuson E3000 Parts Manual

dans d''autres langues

Documents connexes
