4. Les câbles de ligne et de charge
Un câble est constitué de 2 ou de 3 fils.
Câble Fils
Câble de ligne :
Ce câble transporte le courant du panneau de branchement
(panneau de fusibles ou de disjoncteurs) à la prise à DDFT. Si
un seul câble entre dans la boîte murale, il s’agit de celui de
LIGNE, dont les fils ne peuvent être raccordés qu’aux bornes
de LIGNE (LINE) du dispositif.
Câble de charge :
Ce câble transporte le courant de la prise à DDFT à une autre
prise du circuit; ses fils ne peuvent être raccordés qu’aux
bornes de CHARGE (LOAD) du dispositif. Ces bornes sont
recouvertes d’un autocollant jaune, lequel NE DOIT PAS être
retiré tout de suite.
Câble de interupteur :
Ce câble transporte le courant de la prise à DDFT à une charge.
Il peut aussi être raccordé sans protection contre les fuites.
5. Coupure du courant
Remplacement d’un interrupteur existant :
Mettre la charge de l’interrupteur à remplacer SOUS TENSION.
Au panneau de branchement, trouver le fusible ou le disjoncteur
qui protège l’interrupteur en question. Retirer ce fusible ou
désarmer ce disjoncteur (la charge devrait se mettre HORS
TENSION).
Remplacement d’une prise existante :
Enficher un appareil électrique, comme une lampe ou un
récepteur radio, dans une des sorties de la prise concernée.
Installation et mise à l’essai
des prises à DDFT
Veuillez lire l’ensemble de ce
feuillet avant de commencer.
MISES EN GARDE
!
• Afin d’éviter les chocs graves ou l’électrocution, on doit toujours
COUPER le courant au panneau de branchement avant de toucher
au câblage.
• N’utiliser cette prise à DDFT qu’avec du fil de cuivre ou plaqué
cuivre; ne pas s’en servir en présence de fil d’aluminium.
• Ne pas installer cette prise à DDFT sur un circuit qui alimente de
l’équipement de survie parce qu’en cas de déclenchement, ce
circuit sera coupé.
Cette prise à DDFT avec interrupteur n’est pas intempérisée, et ne
devrait donc pas être installée à un endroit humide ou mouillé.
• Ce dispositif doit être installé conformément aux codes nationaux et
locaux de l’électricité.
1. Qu’est ce qu’une prise à DDFT?
Les prises à disjoncteur-détecteur de fuites à la terre (DDFT)
diffèrent des prises conventionnelles; en présence de fuites, leur
disjoncteur se déclenche, coupant rapidement le courant électrique
de manière à éviter des blessures graves.
Définition d’une fuite à la terre :
On parle de fuite quand le courant électrique emprunte une
voie autre que son parcours sécuritaire habituel, comme quand
il traverse une personne pour atteindre la terre. Les appareils
défectueux peuvent notamment provoquer des fuites.
Les prises à DDFT n’offrent AUCUNE PROTECTION contre
les surcharges, les courts-circuits ou les décharges; on peut
donc recevoir un choc électrique, debout sur une surface non
conductrice (comme les planchers en bois), lorsqu’on touche des
fils dénudés, et ce, même si le circuit est protégé.
Les prises à DDFT sont dotées d’un mécanisme de verrouillage qui
empêche leur réarmement si :
Le dispositif n’est pas alimenté;
On a interverti les raccords de ligne et de charge du dispositif;
Si le dispositif échoue sa procédure de vérification interne,
indiquant qu’il pourrait ne plus être en mesure d’assurer une
protection contre les fuites à la terre.
2.
Caractéristiques du combiné
interrupteur/prise à DDFT
ARRIÈRE DU DISPOSITIF
Mettre l’appareil SOUS TENSION. Au panneau de branchement,
trouver le fusible ou le disjoncteur qui protège la prise en
question; retirer ce fusible ou désarmer ce disjoncteur. L’appareil
électrique devrait être HORS TENSION.
Une fois cette vérification faite, enficher le même appareil
dans l’autre sortie afin de s’assurer que l’alimentation soit bien
coupée. Dans le cas contraire, on doit abandonner les travaux et
faire appel à un électricien qualifié.
6. Identification des câbles et des fils
Important :
ON NE DOIT PAS installer la prise à DDFT dans une boîte
murale contenant (a) plus de quatre (4) fils (sans compter les
fils de terre) ou (b) des câbles à plus de deux (2) fils (sans
compter le fil de terre). Dans de tels cas, on doit faire appel à un
électricien qualifié.
Si on remplace une prise existante, la sortir de la boîte murale
sans toutefois en défaire les raccords.
Si deux câbles sont présents (4 ou 6 fils), l’un d’eux est
celui qui alimentera le DDFT et l’autre, celui qui mènera
à la charge. Dans ce cas, la prise est probablement à
l’emplacement « C » (schéma de droite). En défaire les
raccords et passer à l’étape 7A.
Si trois câbles (6 ou 9 fils) sont présents, la prise est à
l’emplacement “A” ou “B” (schéma de droite). Procéder aux
étapes (a) à (e) ci-contre.
Couleurs des vis (bornes) :
Verte = Borne de MISE À LA TERRE
Argent = Bornes NEUTRES
Laiton = Bornes ACTIVES
Procédure à suivre en présence de trois (3) câbles
(6 ou 9 fils) :
(a) Défaire les raccords entre le fil blanc et le fil noir d’un des
câbles et la prise existante, et protéger chacun des fils au
moyen d’un serre-fils distinct. S’assurer qu’ils proviennent
bien du même câble.
(b) Réinsérer la prise dans la boîte murale, fixer la plaque
murale et rétablir le courant au panneau de branchement.
(c)
Déterminer si la prise est alimentée. Le cas échéant, il s’agit
du câble de LIGNE (alimentation); passer à l’étape d. Sinon,
l’alimentation passe par un des autres câbles. Étiqueter le
premier câble et reprendre la procédure pour les deux autres
jusqu’à ce que celui de LIGNE ait été identifié.
(d) Couper le courant au panneau de branchement, marquer les
fils de LIGNE et de CHARGE, puis retirer l’ancienne prise.
(e) Passer à l’étape 7B.
Emplacement sur le circuit :
L’emplacement de la prise à DDFT détermine la protection
qu’elle assure aux autres prises du circuit.
Exemple de circuit :
LIGNE
ABC
CHARGE
Panneau de
branchement
CHARGE
LIGNE
LIGNE
PK-A3097-10-05-2C
AVANT DU
DISPOSITIF
RESET
RESET
TEST
TEST
TEST MONTHLY
TEST MENSUEL
FOLLOW INSTRUCTIONS
SUIVEZ INSTRUCTION
Prise
Sortie
Bouton TEST
(étape 8)
Bouton RESET
(étape 8)
Témoin
d’état
vert/rouge
Bride de
montage
Interrupteur
unipolaire
WHITE WIRE
FIL BLANC
HOT WIRE
FIL ACTIF
CHARGE
LOAD
LIGNE
LINE
Borne neutre
(argent) :
raccordement du fil
blanc du câble de
CHARGE (LOAD)
Borne active
(laiton) :
raccordement du
fil noir du câble de
CHARGE (LOAD)
Borne de terre (verte) :
raccordement du fil vert
ou dénudé
Borne neutre
(argent) :
raccordement du
fil blanc du câble
de LIGNE (LINE)
Un autocollant
jaune recouvre
les bornes de
CHARGE; ne
pas le retirer
tout de suite.
Borne active
(laiton) :
raccordement du
fil noir du câble de
LIGNE (LINE)
Fils de sortie de
l'interrupteur
En installant la prise à DDFT à l’emplacement “A”, on protège
les côtés “CHARGE” des prises “B” et “C”. Si la prise à DDFT est
installée à l’emplacement “C”, elle n’assurera aucune protection
aux prises “A” et “B”. Il est important de noter que les prises “A”,
“B” et “C” peuvent se trouver dans des pièces distinctes.
3. Les prises à DDFT peuvent-elles être
installées par leur acheteur?
L’installation des prises à DDFT peut s’avérer plus complexe que
celle des prises conventionnelles.
Pour l’effectuer, on doit s’assurer :
de comprendre les principes et techniques de câblage de base;
de pouvoir interpréter les divers schémas;
d’avoir de l’expérience en matière de câblage de circuit;
de consacrer quelques minutes aux procédures de mise à
l’essai afin de vérifier le fonctionnement de son câblage.
WHITE WIRE
FIL BLANC
HOT WIRE
FIL ACTIF
CHARGE
LOAD
LIGNE
LINE
Blanc (LIGNE)
Blanc (CHARGE)
Noir (LIGNE)
Noir (CHARGE)
Terre (dispositif)
Terre(int)
Terre (
prise)
Noir (Int/CHARGE)
Blanc
(Int/CHARGE)
Mise à la terre de
la boîte (en présence
d'une borne de terre)
WHITE WIRE
FIL BLANC
HOT WIRE
FIL ACTIF
CHARGE
LOAD
LIGNE
LINE
Noir (LIGNE)
Terre
Blanc (LIGNE)
Noir (Int/CHARGE)
Blanc
(Int/CHARGE)
Mise à la
terre de la
boîte (en
présence
d'une borne
de terre)
Serre-fils
Câble de
LIGNE
qui alimente
la prise
à DDFT
Boîte
murale
Boîte
murale
Câblage latéral :
Enrouler sur la vis,
3/4 de tour vers la
droite
Raccordement des fils
Câblage latéral :
Câblage arrière :

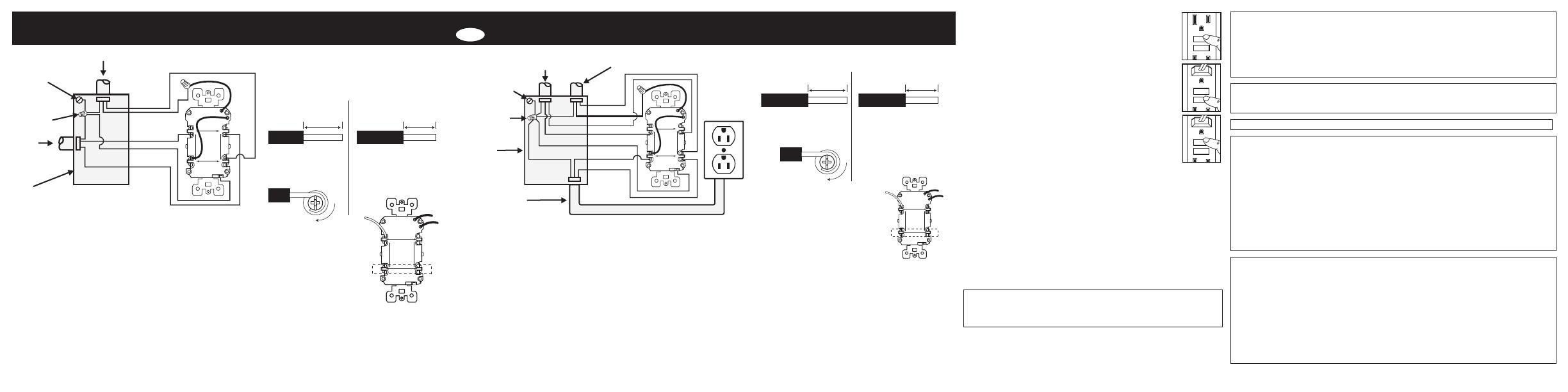

7. Raccordement des fils (ne choisir la procédure A ou B qu’après avoir lu le recto de ce feuillet dans son ensemble).
A: Présence de deux câbles (4 ou 6 fils) dans la boîte murale B: Présence à trois câbles (6 ou 9 fils) dans la boîte murale
OU
Câblage arrière :
Insérer complètement
le fil dénudé et serrer la
borne sur le conducteur
SEULEMENT.
Câble de
CHARGE qui
alimente les
autres prises
Serre-fils
Câble de LIGNE qui
alimente la prise à DDFT
Câblage latéral
:Enrouler sur la vis,
3/4 de tour vers la
droite
Raccordement des fils
Câblage latéral :
Câblage arrière :
8. Vérification du fonctionnement
Pourquoi procéder à cet essai?
Si on raccorde mal les prises à DDFT, elles pourraient n’offrir
aucune protection contre les chocs et les électrocutions
attribuables aux fuites à la terre.
Si on inverse les raccords de LIGNE et de CHARGE, la prise à
DDFT ne se réarmera pas et n’alimentera ni ses sorties, ni les
autres prises du circuit.
Procédure :
(a) Ce dispositif est livré en position désarmée; il ne peut être réarmé
qu’une fois l’alimentation rétablie après avoir été adéquatement
raccordé. Enficher un appareil électrique (lampe, radio, etc.) dans
le dispositif, puis rétablir le courant au panneau de branchement.
S’assurer que le dispositif soit encore désarmé en appuyant sur le
bouton d’essai (TEST). Si le témoin est allumé et l’appareil, hors
tension, se reporter à la section DIAGNOSTIC DES ANOMALIES;
les raccords de ligne et de charge ont été inversés. Le DDFT ne
pourra être réarmé dans de telles conditions.
(b) Enfoncer complètement le bouton de réarmement (RESET). Si l’appareil se met
sous tension et le témoin s’allume, le dispositif a été correctement installé. Si ce
dernier ne se réarme pas, se reporter à la section Diagnostic des anomalies.
(c) Si on a procédé à l’installation décrite à l’étape 7B, appuyer sur le bouton
d’essai (TEST), puis enficher l’appareil électrique dans les prises avoisinantes
de manière à déterminer lesquelles ont elles aussi été privées de courant.
Apposer un autocollant indiquant qu’il s’agit de prises protégées (GFCI
PROTECTED OUTLET), et NE JAMAIS y enficher d’équipement de survie.
Appuyer de nouveau sur le bouton de réarmement (RESET).
(d) Appuyer sur le bouton d’essai (TEST) chaque mois afin de vérifier le bon
fonctionnement du dispositif, sans oublier d’appuyer sur le bouton de
réarmement (RESET) une fois l’essai terminé. Si le témoin ne s’éteint plus ou
se rallume, ou encore si le DDFT ne peut être réarmé, il doit être remplacé.
Câblage arrière :
Insérer complètement
le fil dénudé et
serrer la borne
sur le conducteur
SEULEMENT.
PK-A3097-10-05-2C
DIAGNOSTIC DES ANOMALIES
Couper le courant et comparer les raccords à ceux du schéma de câblage approprié (étape
7A ou 7B). S’assurer que les raccords soient bien solides et qu’aucun brin de fil ne dépasse.
Si certains raccords ont dû être refaits, reprendre la vérification (étape 8) depuis le début.
Raccorder les fils du câble de LIGNE aux bornes de LIGNE :
Relier le fil blanc à la borne neutre (argentée) du côté LIGNE.
Relier le fil noir à la borne active (laitonnée) du côté LIGNE.
Raccorder les fils de sortie de l’interrupteur à la CHARGE à commander (luminaire, ventilateur, etc.,
avec protection du DDFT) :
Relier un des fils de sortie noirs de l’interrupteur à la borne de CHARGE ACTIVE (laitonnée).
Relier l’autre fil de sortie noir au côté actif de la charge.
Relier le côté neutre de la charge à la borne de CHARGE NEUTRE (argentée).
La charge doit être mise à la terre.
Raccorder le fil de terre (le cas échéant) :
Raccorder deux longueurs de 15 cm (6 po) de fil de calibre 12 ou 14 AWG DÉNUDÉ (ou VERT), l’une à la
borne de terre de la prise à DDFT et l’autre, à celle de la boîte. Utilisant une marette, relier les extrémités de
ces deux fils au fil de terre DÉNUDÉ (ou VERT) du câble de LIGNE. Si de tels raccords ont déjà été effectués, en vérifier
la conformité.
Finir l’installation :
Replier les fils dans la boîte, en s’assurant que le fil de terre n’entre pas en contact avec les bornes NEUTRES ou
ACTIVES. Visser la prise sur la boîte et fixer la plaque murale.
Passer à l’étape 8.
WHITE WIRE
FIL BLANC
HOT WIRE
FIL ACTIF
CHARGE
LOAD
LIGNE
LINE
Raccorder les fils du câble de LIGNE aux bornes de LIGNE (LINE) :
Relier le fil blanc à la borne neutre (argent);
Relier le fil noir à la borne active (laiton).
Raccorder les fils du câble de CHARGE (prise) aux bornes de CHARGE
(LOAD) de la prise à DDFT) :
Retirer l’autocollant JAUNE de manière à dévoiler les bornes de CHARGE;
Relier le fil blanc à la borne neutre (argent);
Relier le fil noir à la borne active (laiton).
Raccorder les fils de sortie de l’interrupteur à la CHARGE à commander
(luminaire, ventilateur, etc., avec protection du DDFT) :
Relier un des fils de sortie noirs de l’interrupteur à la borne de CHARGE
ACTIVE (laitonnée).
Relier l’autre fil de sortie noir au côté actif de la charge.
Relier le côté neutre de la charge à la borne de CHARGE NEUTRE (argentée).
La charge doit être mise à la terre.
WHITE WIRE
FIL BLANC
HOT WIRE
FIL ACTIF
CHARGE
LOAD
LIGNE
LINE
Raccorder le fil de terre (le cas échéant) :
Raccorder une longueur de 15 cm (6 po) de fil
de calibre 12 ou 14 AWG dénudé (ou VERT) à la
borne de terre de la prise à DDFT (si la boîte est
elle aussi dotée d’une borne de terre, raccorder
une autre longueur de fil du même type à cette dernière). Utilisant
une marette, relier les extrémités de ces deux fils au fil de terre
dénudé (ou VERT) du câble de LIGNE ou de CHARGE. Si de tels
raccords ont déjà été effectués, en vérifier la conformité.
Finir l’installation :
Replier les fils dans la boîte, en s’assurant que le fil de terre n’entre
pas en contact avec les bornes NEUTRES ou ACTIVES. Visser la
prise sur la boîte et fixer la plaque murale.
Passer à l’étape 8.
Valeurs nominales de la prise à DDFT :
15 A, 125 V c.a., 60 Hz - 20 A en continu
seulement
Fil
1,9 cm (0,75 po)
Wire
1,6 cm (0,62 po)
Fil
1,9 cm (0,75 po)
Wire
1,6 cm (0,62 po)
SmartlockPro est une marque de commerce de Leviton Manufacturing Co., déposée aux États-Unis, au Canada, au Mexique et en Chine.
Ce produit est protégé par les brevets américains : 6,040,967; 6,246,558; 6,282,070; 6,381,112; 6,437,953; 6,646,838;
6,657,834; 6,788,173; 6,864,766; 6,944,001; 7,336,458; 7,355,117; 7,400,479; 7,463,124; 7,697,252; 7,737,809; 7,764,151;
7,820,909; 7,907,371; 8,004,804; 8,054,595; 8,130,480; 8,242,362; 8,587,914; 8,599,522; 8,944,859; 9,053,886 et les droits
étrangers correspondants.
Ligne d’Assistance Technique : 1 800 405-5320
(Canada seulement) www.leviton.com
GARANTIE LIMITÉE DE 2 ANS ET EXCLUSIONS
Leviton garantit au premier acheteur, et uniquement au crédit du dit acheteur, que ce produit ne présente ni défauts de fabrication
ni défauts de matériaux au moment de sa vente par Leviton, et n’en présentera pas tant qu’il est utilisé de façon normale et adéquate,
pendant une période de 2 ans suivant la date d’achat. La seule obligation de Leviton sera de corriger les dits défauts en réparant ou en
remplaçant le produit défectueux si ce dernier est retourné port payé, accompagné d’une preuve de la date d’achat, avant la fin de la
dite période de 2 ans, à la Manufacture Leviton du Canada Limitée, au soin du service de l’Assurance Qualité, 165 boul. Hymus,
Pointe-Claire, (Québec), Canada H9R 1E9. Par cette garantie, Leviton exclut et décline toute responsabilité envers les frais de main
d’oeuvre encourus pour retirer et réinstaller le produit. Cette garantie sera nulle et non avenue si le produit est installé incorrectement
ou dans un environnement inadéquat, s’il a été surchargé, incorrectement utilisé, ouvert, employé de façon abusive ou modifié de
quelle que manière que ce soit, ou s’il n’a été utilisé ni dans des conditions normales ni conformément aux directives ou étiquettes qui
l’accompagnent. Aucune autre garantie, explicite ou implicite, y compris celle de qualité marchande et de conformité au besoin,
n’est donnée, mais si une garantie implicite est requise en vertu de lois applicables, la dite garantie implicite, y compris la garantie de
qualité marchande et de conformité au besoin, est limitée à une durée de 2 ans. Leviton décline toute responsabilité envers les
dommages indirects, particuliers ou consécutifs, incluant, sans restriction, la perte d’usage d’équipement, la perte de ventes ou
les manques à gagner, et tout dommage-intérêt découlant du délai ou du défaut de l’exécution des obligations de cette garantie.
Seuls les recours stipulés dans les présentes, qu’ils soient d’ordre contractuel, délictuel ou autre, sont offerts en vertu de cette garantie.
AUTOVÉRIFICATION
• Les prises à DDFT à mécanisme d’autovérification présentent les mêmes caractéristiques que les modèles
conventionnels à la différence qu’elles mettent périodiquement à l’essai leurs composants électroniques afin de
confirmer leur bon fonctionnement. Le témoin restera allumé en vert si le dispositif est alimenté du côté ligne et
fonctionne correctement.
Indication d’un problème : le témoin s’allume ou clignote en rouge si un problème a été détecté. Le cas échéant,
appuyer sur le bouton TEST pour désarmer le DDFT. Remplacer le DDFT s’il ne se réarme pas. REMARQUE : le
témoin pourrait s’allumer brièvement en rouge au moment de la mise sous tension ou du réarmement.
DÉCLARATION DE LA FCC
Cet équipement a fait l’objet de tests et a été jugé conforme aux normes en matière de dispositifs numériques de classe B, en vertu de la
partie 15 des règlements de la FCC, et conforme aux normes en matière de brouillage (NMB) préjudiciable en vertu de la réglementation
du ministère canadien des Communications. Ces normes ont été élaborées dans le but d’assurer une protection raisonnable contre le
brouillage préjudiciable quand l’équipement est utilisé en milieu résidentiel. Cet équipement génère, utilise et peut irradier de l’énergie
haute fréquence; s’il n’est pas installé et utilisé conformément aux directives, il peut engendrer des perturbations susceptibles de brouiller
les radiocommunications. Il est cependant impossible de garantir l’absence de telles perturbations dans une installation donnée. Si cet
équipement est source de parasites au niveau des récepteurs radio ou des téléviseurs, ce qu’on peut déterminer en le mettant sous et hors
tension, on recommande à l’utilisateur de rectifier la situation en adoptant une ou plusieurs des mesures suivantes :
• réorienter ou déplacer l’antenne réceptrice;
• augmenter la distance entre l’équipement et le récepteur;
• brancher l’équipement à une prise sur un circuit autre que celui où est branché le récepteur;
• consulter le détaillant ou un technicien expérimenté en matière de radios ou de téléviseurs.
DÉCLARATION IC
Le présent appareil est conforme aux CNR d'Industrie Canada applicables aux appareils radio exempts de licence. L'exploitation est
autorisée aux deux conditions suivantes : (1) l'appareil ne doit pas produire de brouillage, et (2) l'utilisateur de l'appareil doit accepter tout
brouillage radioélectrique subi, même si le brouillage est susceptible d'en compromettre le fonctionnement.
Valeurs nominales de l’interrupteur :
15 A max. – 120 V c.a., 60 Hz
1/2 ch à 120 V, charges motorisées de 12 A
(PC) et de 1/2 ch max.
RESET
TEST
TEST
RESET
RESET
TEST
TEST
RESET
RESET
TEST
TEST
RESET
© 2017 Leviton Mfg. Co., Inc.
Câble de CHARGE (avec protection du DDFT) Câble de CHARGE
(avec protection du DDFT)
/
