Definitions de Securite ................................................ 13
CONSIGNES DE SI_CURITI_ IMPORTANTES ............. 14
Securite de manipulation de I'appareil .......................... 14
Codes et normes de securite ......................................... 14
Avertissements de la Proposition 65
de I'l_tat de la Californie ................................................. 14
Securite electrique ............................................................ 14
Securite des micro-ondes ................................................ 15
Securite apparentee concernant I'equipement ............ 15
Avant de commencer .................................................. 16
Outils et pieces necessaires ........................................... 16
Pieces comprises .............................................................. 16
Exigences electriques ...................................................... 16
Liste de contr61e pour I'installation ........................... 16
Pour enlever I'emballage ............................................ 16
Exigences en matiere de dimensions et d'armoire .. 17
Exigences gen@ales concernant le meuble ............... 17
Zone de la prise de courant ........................................... 17
Dimensions pour les unites installees au mur de
30 po (76 cm) ................................................................... 17
Dimensions pour les unites installees au mur de
27 po (68,5 cm) ................................................................ 18
Installation electrique ................................................. 19
Raccordement electrique avec fiche ............................. 19
Raccordement electrique avec conduit de ills ............ 19
Installation de I'appareil ............................................. 20
Fixation a.I'armoire ............................................................ 20
Operation d'essai ........................................................ 20
Soutien Bosch ® ........................................................... 21
Avant d'appeler le service de depannage ................... 21
Plaque signaletique .......................................................... 21
Service ................................................................................ 21
Pieces et accessoires ..................................................... 21
Question ?
1-800-944-2904
www.bosch-home.com
1901 Main Street, Suite 600
Irvine, CA 92614
Nous attendons de vos nouvelles.
12
Definitions de Securite
AVERTISSEMENT
Le non-respect de cet avertissement peut entratner
la mort ou des blessures graves.
ATTENTION
Le non-respect de cet avertissement peut entratner
des blessures mineures ou moderees.
AVIS : Vous indique que des dommages 9.I'appareil ou
aux biens peuvent survenir si vous ne respectez pas cet
avertissement.
Remarque : Vous signale des informations importantes
ou des conseils.
13
A

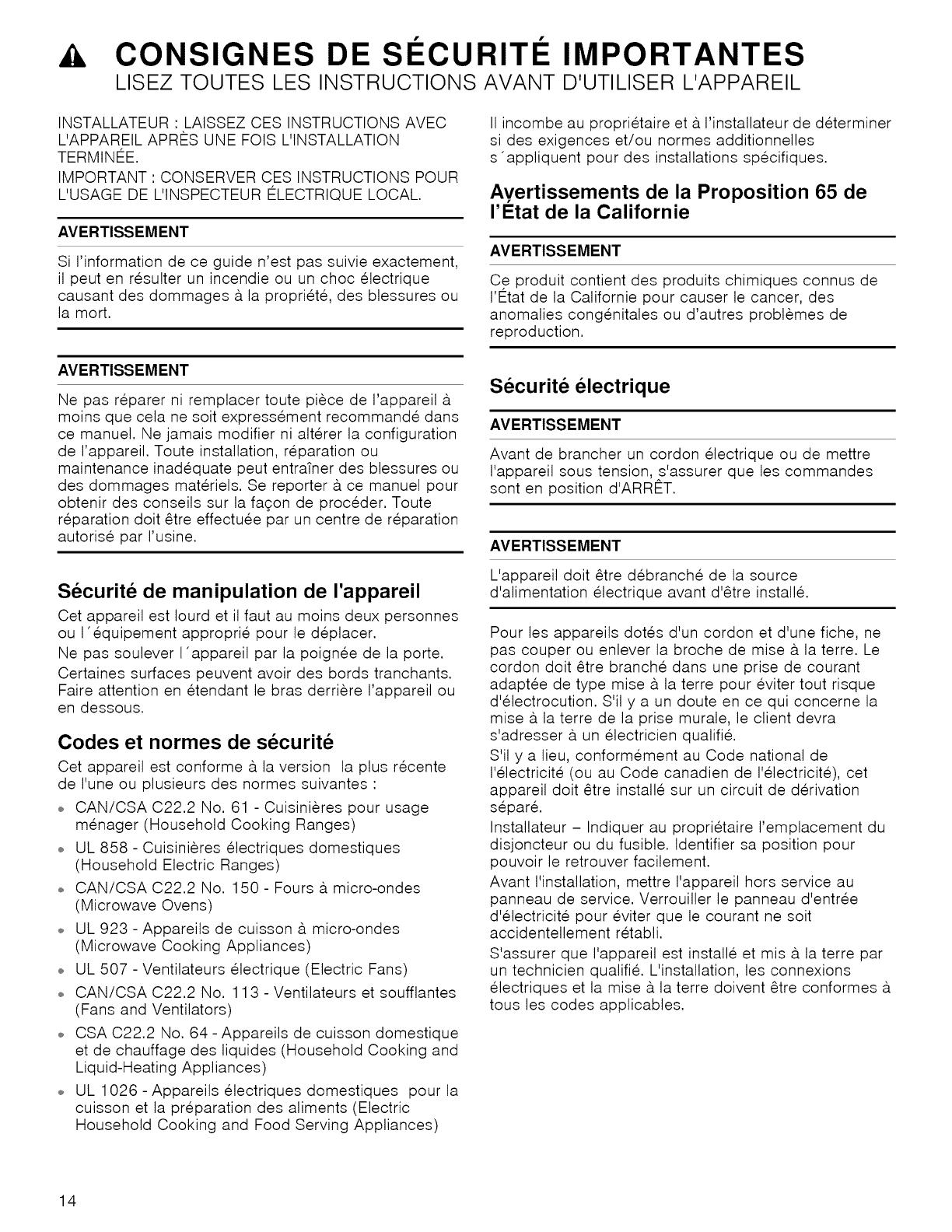

CONSIGNES DE SC:CURIT¢: IMPORTANTES
LISEZ TOUTES LES INSTRUCTIONS AVANT D'UTILISER L'APPAREIL
INSTALLATEUR : LAISSEZ CES INSTRUCTIONS AVEC
L'APPAREIL APRILS UNE FOtS L'INSTALLATION
TERMINEE.
IMPORTANT: CONSERVER CES INSTRUCTIONS POUR
L'USAGE DE L'INSPECTEUR ELECTRtQUE LOCAL.
AVERTISSEMENT
Si I'information de ce guide n'est pas suwie exactement,
il peut en resulter un incendie ou un choc electrique
causant des dommages 9.la propriete, des blessures ou
la mort.
AVERTISSEMENT
Ne pas reparer ni remplacer toute piece de I'appareil 9.
moins que cela ne soit expressement recommande dans
ce manuel. Ne jamais modifier ni alt@er la configuration
de I'appareil. Toute installation, reparation ou
maintenance inadequate peut entratner des blessures ou
des dommages mat@iels. Se reporter 9.ce manuel pour
obtenir des conseils sur la fagon de proceder. Toute
reparation dolt _tre effectuee par un centre de reparation
autorise par I'usine.
Securite de manipulation de I'appareil
Cet appareil est Iourd et il faut au moins deux personnes
ou I'equipement approprie pour le deplacer.
Ne pas soulever I'appareil par la poignee de la porte.
Certaines surfaces peuvent avoir des bords tranchants.
Faire attention en etendant le bras derriere I'appareil ou
en dessous.
Codes et normes de securite
Cet appareil est conforme 9.la version la plus recente
de I'une ou plusieurs des normes suivantes :
o CAN/CSA C22.2 No. 61 - Cuisinieres pour usage
menager (Household Cooking Ranges)
o UL 858 - Cuisinieres electriques domestiques
(Household Electric Ranges)
o CAN/CSA C22.2 No. 150 - Fours 9.micro-ondes
(Microwave Ovens)
o UL 923 - Appareils de cuisson 9.micro-ondes
(Microwave Cooking Appliances)
o UL 507 - Ventilateurs electrique (Electric Fans)
o CAN/CSA C22.2 No. 113 - Ventilateurs et soufflantes
(Fans and Ventilators)
o CSA C22.2 No. 64 - Appareils de cuisson domestique
et de chauffage des liquides (Household Cooking and
Liquid-Heating Appliances)
o UL 1026 - Appareils electriques domestiques pour la
cuisson et la preparation des aliments (Electric
Household Cooking and Food Serving Appliances)
II incombe au proprietaire et 9.I'installateur de determiner
si des exigences et/ou normes additionnelles
s "appliquent pour des installations specifiques.
Avertissements de la Proposition 65 de
I'Etat de la Californie
AVERTISSEMENT
Ce produit contient des produits chimiques connus de
I'€:tat de la Californie pour causer le cancer, des
anomalies congenitales ou d'autres problemes de
reproduction.
Securite electrique
AVERTISSEMENT
Avant de brancher un cordon electrique ou de mettre
I'appareil sous tension, s'assurer que les commandes
sont en position d'ARRFtT.
AVERTISSEMENT
L'appareil dolt _tre debranche de la source
d'alimentation electrique avant d'etre installe.
Pour les appareils dotes d'un cordon et d'une fiche, ne
pas couper ou enlever la broche de mise 9.la terre. Le
cordon dolt _tre branche dans une prise de courant
adaptee de type mise 9.la terre pour eviter tout risque
d'electrocution. S'il y a un doute en ce qui concerne la
mise 9.la terre de la prise murale, le client devra
s'adresser 9.un electricien qualifie.
S'il y a lieu, conformement au Code national de
I'electricite (ou au Code canadien de I'electricite), cet
appareil dolt _tre installe sur un circuit de d@ivation
separe.
Installateur - Indiquer au proprietaire I'emplacement du
disjoncteur ou du fusible. Identifier sa position pour
pouvoir le retrouver facilement.
Avant I'installation, mettre I'appareil hors service au
panneau de service. Verrouiller le panneau d'entree
d'electricite pour eviter que le courant ne soit
accidentellement retabli.
S'assurer que I'appareil est installe et mis 9.la terre par
un technicien qualifie. L'installation, les connexions
electriques et la mise 9.la terre doivent _tre conformes 9.
tousles codes applicables.
14
A
CONSIGNES DE SC:CURIT¢: IMPORTANTES
LISEZ TOUTES LES INSTRUCTIONS AVANT D'UTILISER L'APPAREIL
Securite des micro-ondes
PRE_CAUTIONS ,_,SUtVRE AVANT ET PENDANT
L'ENTRETIEN POUR EVITER TOUT RISQUE
D'EXPOSITION AUX MtCRO-ONDES
o Ne pas utiliser ou ne pas permettre I'utilisation du four
avec la porte ouverte.
o Effectuer les v@ifications de securite suivantes sur
tousles fours faisant I'objet d'un entretien avant
d'activer la magnetron ou autre source micro-ondes,
et effectuer les reparations selon le besoin :
1. Fonctionnement de I'interverrouillage
2. Fermeture appropriee des portes
3. Joint d'etancheite et surfaces etanches (production
d'arcs electriques, usure et autres dommages)
4. Dommages aux charni@es et Ioquet ou leur
desserrement
5. Signe de chute ou d'abus
o Avant de mettre sous tension le micro-ondes pour tout
test de service ou inspection darts les compartiments
gen@ateurs de micro-ondes, v@ifier le magnetron, le
guide d'onde ou la ligne de transmission, et la cavite
pour I'alignement, integrite, raccordement approprie.
o Tout composant defectueux ou mal regle dans
I'interverrouillage, moniteur, joint d'etancheite de porte
et systeme de gen@ation et de transmission de micro-
ondes dolt _tre repare, remplace ou regle selon les
procedures decrites dans ce manuel avant que le four
ne puisse _tre remis 9.son proprietaire.
o Une v@ification de fuite de micro-ondes pour v@ifier la
conformite avec les normes de rendement federales
dolt _tre effectuee sur chaque four avant sa remise au
proprietaire.
INSTRUCTIONS DE MISE ,_,LA TERRE
Cet appareil dolt _tre mis 9.la terre. En cas de court-
circuit electrique, la mise 9.la terre reduira le risque de
choc electrique en offrant au courant electrique un fil
d'evacuation.
Cet appareil est muni d'un cordon electrique comportant
un conducteur de terre et une prise de mise 9.la terre.
La fiche dolt _tre branchee dans une prise qui a ete
installee et mise 9.la terre de fagon appropriee.
Si votre appareil necessite un raccordement cable : Cet
appareil dolt _tre raccorde 9.un systeme de c_.blage
metallique permanent avec mise 9.la terre ou un
conducteur de mise 9.terre devrait _tre utilise avec les
conducteurs de circuit et raccorde au terminal de mise 9.
la terre ou 9.la conduite sur I'appareil.
AVERTISSEMENT
Une mise 9.la terre inadequate peut entra'_ner un risque
d'electrocution. Consultez un electricien qualifie si vous
ne comprenez pas parfaitement les instructions de mise
9. la terre ou si vous avez des doutes quant 9. la qualite
de mise 9. la terre. N'utilisez pas de rallonge. Si
le cordon d'alimentation est trop court, demandez 9.
un electricien ou un technicien qualifie d'installer une
prise 9.proximite de I'appareil.
Securite apparentee concernant
I'equipement
Enlever le ruban adhesif et I'emballage avant d'utiliser
I'appareil. Detruire I'emballage apres avoir deballe
I'appareil. Ne jamais laisser les enfants jouer avec les
mat@iaux de conditionnement.
Ne jamais modifier ni alt@er la configuration de
I'appareil. Par exemple, ne pas retirer les pieds de
nivellement, les panneaux, les couvercles de c_blage ou
les fixations/vis antibasculement.
AVERTISSEMENT
Pour reduire les risques de feu, utiliser uniquement des
gaines en metal.
ATTENTION
Appareil con_u exclusivement pour la ventilation
gen@ale. Ne pas utiliser pour evacuer des mati@es et
vapeurs dangereuses ou explosives.
15
Avant de commencer
Outils et pieces necessaires
o Tournevis cruciforme
o Meche de 1/8 po (3 mm) et perceuse
o Ruban 9.mesurer
Pieces comprises
o Four 9.micro-ondes
o Vis 9.t_te Philips
Exigences electriques
La prise dolt _tre correctement reliee 9.la terre selon tous
les codes applicables.
II peut _tre installe dans lemur arri@e directement
derri@e I'appareil.
Vous pouvez egalement raccorder votre appareil
directement 9.un four integre conventionnel compatible.
Voyez les instructions separees des appareils combines.
Liste de contr61e pour I'installation
Utilisez cette liste de contr61e pour v@ifier que vous avez
termine chaque etape du processus d'installation. Cela
peut vous aider 9.eviter des erreurs communes.
Voyez les instructions detaillees pour chaque etape dans
les sections suivant cette liste de contr61e.
1. Avant d'installer I'appareil, assurez-vous de v@ifier
que les dimensions du caisson sont correctes pour
votre appareil et que les connexions electriques
requises sont presentes. Assurez-vous que le conduit
electrique fourni sur I'appareil est en mesure de
joindre le point de raccordement.
Section : Exigences sur les dimensions et le caisson
2. Deplacez I'appareil devant I'avant de I'ouverture du
caisson.
Section : Retrait de I'emballage
3. Retirez les mat@iaux d'emballage, en laissant
I'emballage du fond de I'appareil pour eviter
d'endommager le plancher.
Section : Retrait de I'emballage
4. L'equipe souleve I'appareil directement dans la
decoupe du caisson.
Section : Installation de I'appareil, "Montage sur le
caisson"
5. Glissez I'appareil en place completement.
Section : Installation de I'appareil, "Montage sur le
caisson"
=
Fixez I'appareil dans I'ouverture du caisson avec les
vis fournies.
Section : Installation de I'appareil, "Montage sur le
caisson"
Lisez et suivez toujours les instructions d'installation
completes contenues dans ce manuel.
Pour enlever I'emballage
Remarque : Pour eviter d'endommager le plancher,
laissez I'unite dans la portion inf@ieure de I'emballage
jusqu'au moment de le placer dans I'ouverture de
I'armoire. Ne pas faire glisser I'unite sur le plancher.
Diff@ents emballages sont employes selon les modeles.
Les supports peuvent avoir Fair diff@ents. Les supports
restent dans la base de I'emballage.
1. Couper les attaches 9.I'ext@ieur de la bo'ke.
2. Enlever la botte de carton.
3. Retirer le carton sur le dessus et sur les c6tes ainsi
que les pieces d'arrimage en styromousse.
4. Placez le four devant I'armoire 9.I'endroit o_ il sera
installe.
AVIS : Pour eviter d'endommager le four 9.micro-ondes,
ne saisissez pas ou n'utilisez pas la porte ou la poignee
de porte pendant que le four 9.micro-ondes est
manipule.
16
Exigences en matiere de dimensions et d'armoire
Exigences generales concernant le meuble
Les exigences concernant le meuble dependent du
modele 9. poser. Veuillez consulter le chapitre
Dimensions pour obtenir des precisions sur votre
modele.
Tous les modeles exigent :
o Un espace de 1/4po (6.4 mm) entre la paroi lat@ale du
four et lemur adjacent ou la porte de I'armoire s'il
I'unite est installee 9.la fin d'une s@ie d'armoire.
o La base du caisson dolt _tre plate et en mesure de
soutenir le poids de I'appareil Iorsqu'il est en
utilisation. Voyez le poids approprie pour votre modele
dans la section Dimensions propre 9.votre modele
particulier. Pour les unites combinees, consultez la
section Exigences sur les dimensions du caisson dans
le manuel d'installation de votre appareil combine.
o La porte de I'appareil chevauchera le meuble ci-
dessous d'environ 5 mm 9.son ouverture. Au besoin,
vous pouvez elever I'appareil en ajoutant un panneau
de I'epaisseur requise sur le haut de la base de
support. La base de support dolt _tre de niveau et
fixee solidement au caisson.
Zone de la prise de courant
Appareil avec raccordement par fiche : La prise peut
_tre amenagee dans tout point de la zone ombree.
Appareil avec raccordement de conduit de fils :
o Pour une installation autonome, la botte de connexion
electrique dolt _tre montee sur lemur 9.I'int@ieur de la
cavite du caisson en tous points 9.I'int@ieur de la
zone ombree.
o Pour une installation dans le cadre d'une installation
combinee de divers appareils Bosch, veuillez
consulter le manuel d'installation de I'unite combinee.
5 _1
(125 mm)
5 _1
(125 mm)
Dimensions pour les unites installees au
mur de 30 po (76 cm).
HMC80151UC
HMC80251UC
Dimensions de I'appareil
19%"
98)
(350)
()=mm
Dimensions de la decoupe des armoires
.... !
() mm
22 _
(560)
AVIS : Le socle du coffret dolt _tre plate et apte 9.
soutenir un poids d'au moins 142 Ibs (64.1 kg).
17
Dimensions des unites de 30 po (762 mm) sous le
comptoir
/
[
36"
(915)
4
43/4"-133/4"
(1 21-350)
Installation affleurante des unites de 30 po (762 mm)
Une installation affleurante necessite egalement :
o deux cales lat@ales fixees & I'int@ieur du cadre de
I'armoire, decalees de I'avant
o une plaque de base de s/16" (8 mm) sous la partie
principale de I'appareil.
Dimensions pour les unites installees au
mur de 27 po (68,5 cm)
HMC87151UC
Dimensions de rappareil
13
24 /16
1 9"
(483)
(350)
19%"
(498)
.;;;,i.- 2 1/21r
/;- (5)
()=ram
18
Dimensions de la decoupe des armoires
9!/4'
_() mm
22"
(560)
AVIS :. Le socle du coffret dolt _tre plate et apte &
soutenir un poids d'au moins 142 Ibs (64.1 kg).
Dimensions des unites de 27 po (686 mm) sous le
comptoir
/
36"
(915)
b
43/4"-1:
(121-350)
Montage affleurant modeles a 27"
Vue du dessus Vue laterale
Bordures
--\
1"(25)
]--f ! --t-
2,31/2" (597) (488) 201/4"
/ I Element Decoupe de (514)
,/ I affleurant- 1 " I'ouverture Decoupe
7/8" (22) 7/8" (22)1/I profondeur (483) hauteur
C25i12_::4_--_i-[*-BorduresBordure_,.]_ :}_ -lauteur du;prlduit hauteir
27/4" (692)
5
*plate de base /16" (8)
Mesures en pouces (mm)
Une installation affieurante necessite egalement :
o deux cales lat@ales fixees 9. I'int@ieur du cadre de
I'armoire, decalees de I'avant
o une plaque de base de sad' (8 mm) sous la partie
principale de I'appareil.
Installation electrique
Les modeles figurant sur la couverture avant sont soit &
deux alimentations, soit sont congus pour _tre raccordes
& une source d'alimentation 208/240 V CA, 60 Hz,
4 ills, monophasee ou 9.une source de 120 V CA, 60 Hz
avec une fiche NEMA 5-20 pour se raccorder & un circuit
pour micro-ondes de 120 V dedie.
Les modeles de 208/240 V peuvent egalement _tre
combines avec certains fours integres Bosch et peuvent
se connecter directement & I'appareil combin& Pour ce
faire, reportez-vous aux instructions detaillees fournies
avec la trousse de combinaison Bosch.
, AVERTISSEMENT
Pour un raccordement & une source d'alimentation
triphasee de 120/208 V & 4 ou 5 ills, le conducteur
de phase C n'est pas requis pour faire fonctionner
I'appareil.
Modele Raccorde-
ment
HMC80251UC C&ble de
conduit 9.4
ills
HMC80151UC NEMA 5-20
HMC87151UC NEMA 5-20
Circuit
Exigences
208 V, 20
60 Hz amperes
240 V, 20
60 Hz amperes
120 V, 20
60 Hz amperes
120 V, 20
60 Hz amperes
Raccordement electrique avec fiche
HMC87151UC
HMC80151UC
Exigences electriques :
o une prise mise 9.la terre 9.trois fiches
o 120 V, 60 Hz, CA seulement
o Source d'alimentation electrique de 200 amp@es
avec fusible ou disjoncteur
Ce produit dolt _tre raccorde 9.un circuit d'alimentation
de la tension et de la frequence appropriees. La taille du
fil dolt _tre conforme aux exigences du Code national
d'electricite ou du code local en vigueur pour cette
capacit& Le cordon d'alimentation et la fiche doivent _tre
jumeles 9.une prise de courant separee mise 9. la terre
d'un seul circuit de d@ivation de 200 amp@es. La botte
de sortie dolt _tre amenagee dans la zone derriere
I'appareil (voir la section Dimensions du caisson). La
botte de sortie et le circuit d'alimentation doivent _tre
installes par un electricien qualifie et _tre conformes au
Code national de I'electricite ou du code local en
vigueur.
La tension utilisee dolt _tre la m_me que celle specifiee
sur le four 9.micro-ondes. L'utilisation d'une tension
sup@ieure est dangereuse et pourrait entra'_ner un feu ou
des dommages au four. L'utilisation d'une tension plus
basse ralentira la cuisson. Le revendeur n'est pas
responsable de dommages resultant de I'utilisation du
four sur une tension autre que celle specifiee.
Raccordement electrique avec conduit
de fils
HMC80251UC
La source d'alimentation devrait _tre une source
monophasee 9.CA 9. 4 ills. Installer une botte de
connexions convenable (non fournie). Un connecteur de
raccord de taille appropriee homologue UL dolt _tre
utilise pour fixer correctement le raccord 9.la botte de
jonction.
AVIS : Les codes Iocaux peuvent varier; I'installation, les
branchements electriques et la mise 9.la terre doivent se
conformer 9.tousles codes Iocaux applicables.
Si les codes Iocaux autorisent la mise 9.la terre au
moyen d'un point neutre d'alimentation electrique,
connectez 9.la fois le fil neutre blanc et le fil de terre
denude du four au fil d'alimentation electrique neutre
blanc.
Raccordement electrique
La connexion de circuit terminal 9. 4 ills est
recommandee, mais 19.oO les codes le permettent, la
connexion 9.3 ills est acceptable.
, AVERTISSEMENT
Pour un raccordement 9.une source d'alimentation
triphasee de 120/208 V 9.4 ou 5 ills, le conducteur
de phase C n'est pas requis pour faire fonctionner
I'appareil.
Connexion a quatre fils
Neutre non mis a la terre
c&ble de
I'alimentation
boTtede j
ills rouc
noirs
fil vert ills blancs
connecteur de
c&ble du
conduit list_ U.L _" four
o Brancher le fil rouge du four au fil d'alimentation
electrique rouge (ill chaud).
o Brancher le fil noir du four au fil d'alimentation
electrique noir (ill chaud).
o Brancher le fil neutre blanc du four au fil neutre blanc
(pas le fil de terre nu ou vert) de I'alimentation
electrique.
o Brancher le fil de terre vert du four au fil de terre nu ou
vert de I'alimentation electrique.
19
Connexion a trois fils
Neutre mis a la terre
c&ble de
I'alimentation
boTte de jonction
ills rouges-_
fils bancs,denudes
ouverts_",
ills blancs_
fil vert
ills noirs
connecteur de
_conduit liste U.L.
c&ble du
four
o Raccordez le fil rouge du four au fil rouge dans le
botte de jonction.
o Raccordez le fil noir du four au fil noir dans le botte de
jonction.
o Raccordez le fil de mise 9.terre vert et le fil blanc du
four au fil blanc, vert ou denudes neutre dans le botte
de jonction.
Le conduit pivote 9.I'endroit oQ il est raccorde au four.
Faites pivoter le conduit vers le haut (ou vers le bas) et
dirigez-le vers le trou de I'armoire pour le brancher 9.la
boTte de connexion.
Pour maintenir I'alimentation, le conduit pile ne dolt pas
_tre raccourci et devrait _tre oriente de faqon 9.pouvoir
_tre retire temporairement du four.
Installation de I'appareil
Remarque : L'appareil est Iourd. Pour I'inserer dans la
decoupe, faite-vous aider par une otre personne.
AVIS : Avant d'installer le four, prendre soin de verifier la
dimension du coffret et les raccordements electriques.
Fixation a I'armoire
1. Inserez 9.fond I'appareil et centrez-le. Ne coudez pas
le c&ble electrique.
2. Visez I'appareil en place.
Operation d'essai
1. Mettez sous tension au disjoncteur.
2. Pour modele HMC80251UC : Verifiez I'alimentation 9.
la botte de jonction au moyen d'un voltmetre.
Pour une installation de 240 V, la lecture entre les fils
rouge et noir (ligne 9.ligne) devrait _tre de 220 9.
240 volts.
Pour une installation de 208 V, la lecture entre les fils
rouge et noir (ligne 9.ligne) devrait _tre de 190 9.
208 volts.
3. Testez le mode de four :
Selectionnez le mode CONVECTION. Voyez et utilisez
le manuel d'entretien pour les instructions de
fonctionnement detaillees.
4. Verifiez que I'eclairage du four s'allume et que le four
se met 9.prechauffer.
,
,
7.
Testez le micro-ondes :
Placez une tasse d'eau dans la cavite du four. Suivez
les instructions dans le manuel d'utilisation et
d'entretien pour savoir comment chauffer une boisson.
Verifiez que I'eclairage du four s'allume et que I'eau
est chauffee.
Se Fun des tests n'aboutit pas tel que prevu ci-dessus,
contactez le service pour obtenir de I'aide.Sinon,
I'installation est terminee 9.ce moment-ci.
20
Soutien Bosch®
Avant d'appeler le service de depannage
Pour des informations sur le depannage, se reporter au
Manuel d'utilisation et d'entretien. Consulter la garantie
figurant dans le Manuel d'utilisation et d'entretien.
Pour contacter un technicien de depannage, voir les
coordonnees sur la couverture avant du manuel. Lorsque
vous telephonez, soyez pr_t 9.fournir les informations
imprimees sur la plaque signaletique de votre produit.
Plaque signaletique
La plaque signaletique affiche le modele et le num@o de
s@ie. Consultez la plaque signaletique de I'appareil
Iorsque vous sollicitez un service.
La plaque signaletique se trouve 9. I'int@ieur de la port
de I'appareil.
Pour ne pas avoir 9.chercher Iongtemps en cas de
besoin, vous pouvez inscrire ici les ref@ences de
I'appareil et le num@o de telephone du service apres-
vente
N° de modele
N° FD
Date d'achat
Service apres-vente
Conservez votre facture ou votre contrat aux fins de
validation de garantie si jamais vous avez besoin de
service.
Service
Nous realisons que vous avez effectue un investissement
consid@able dans votre cuisine. Nous nous engageons
9.offrir tout le support dont vous et votre appareil avez
besoin afin que vous puissiez profiter pleinement de
votre appareil.
Ne pas hesiter 9.contacter notre departement de service
9.la clientele si vous avez des questions ou dans le cas
peu probable que votre appareil Bosch@ ait besoin
d'entretien. Notre equipe de service est prate 9.vous
aider.
USA
800-944-2904
www.bosch-home.com/us/su pport
Canada
800-944-2904
www.bosch-home.ca/en/su pport
Pieces et accessoires
Les pieces, les filtres, les decalamineuses, les nettoyants
en acier inoxydable et plus encore peuvent _tre achetes
dans le magasin en ligne Bosch ou par telephone.
USA
www.bosch-home.com/us/store
Canada
Marcone 800-482-6022
ou
Reliable Parts 800-941-9217
21
  • Page 1 1
  • Page 2 2
  • Page 3 3
  • Page 4 4
  • Page 5 5
  • Page 6 6
  • Page 7 7
  • Page 8 8
  • Page 9 9
  • Page 10 10
  • Page 11 11
  • Page 12 12
  • Page 13 13
  • Page 14 14
  • Page 15 15
  • Page 16 16
  • Page 17 17
  • Page 18 18
  • Page 19 19
  • Page 20 20
  • Page 21 21
  • Page 22 22
  • Page 23 23
  • Page 24 24
  • Page 25 25
  • Page 26 26
  • Page 27 27
  • Page 28 28
  • Page 29 29
  • Page 30 30
  • Page 31 31
  • Page 32 32

Bosch HMC80251UC/01 Guide d'installation

Catégorie
Micro-ondes
Taper
Guide d'installation
Ce manuel convient également à
