Antari AF-3 Compact Special Effects Fan Mode d'emploi
Nous vous félicitons pour l'achat de votre nouvelle Antari AF-3 Compact Special Effects
Fan. En vue d'utiliser correctement votre nouvel appareil, veuillez lire attentivement ce
mode d'emploi. Si vous respectez les instructions suivantes, vous profiterez d'une
performance solide et convaincante de votre Antari AF-3 Compact Special Effects Fan pour
de nombreuses années.
Attention
1. L'usage de cet appareil n'est prévu que pour les adultes.
2. Éloigner les mains et ne jamais insérer des objets au ventilateur.
3. L’appareil a é conçu pour un emploi dans des locaux clos. Ne pas utiliser à l’extérieur.
Évitez les projections d'eau.
4. Mettre la machine hors de service quand vous n'utilisez pas la machine.
5. Ne jamais desservir les ouvertures de la machine.
Ajuster la vitesse de vent
La vitesse du ventilateur est ajustable en trois pas grâce au commutateur rotatif, la
commande sans fil, ou un contrôleur DMX.
1. Opération manuelle
Commutateur rotatif
10
Ajustez la vitesse comme souhaité avec le commutateur rotatif entre minimum (-) et
maximum (+).
En mode stand-by, la LED est allumée en verte. Quand le ventilateur est mis en service,
la LED est allumée en orange.
2. Opération sans fil (modèles AF-3R et AF-3XR seulement)
W-1 Técommande sans fil
cepteur
Pour choisir l'opération sans fil, 10 à ON.
La técommande inclus est registré avec la machine avant la livraison. Pour actionner
le ventilateur, appuyez sur le bouton A sur la técommande. Pour désactiver le
ventilateur, appuyez sur le bouton B. Ajustez la vitesse comme souhaité avec le
commutateur rotatif.
11
Pour le fonctionnement de la machine avec un transmetteur difrent que livré,
procédez de la manière suivante.
5. Mettez l'appareil en service.
6. Mettez l'interrupteur DIP 10 à OFF.
7. Mettez l'interrupteur DIP 10 à ON. L'indicateur LED clignote pendant environ 10
secondes. Pendant l'intervalle de 15 seconds, l'usager peut registrer un ou
plusieurs de transmetteurs en pressant le bouton “A” ou “B” sur chaque
transmetteur. Quand le signal d'enregistrement est bien reçu du récepteur, la LED
verte clignote.
8. Quand la LED verte clignote, les transmetteurs sont activés.
Veuillez observer que la fonctionne técommande sans fil est optionnelle et disponible
seulement pour les versions AF-3R et AF-3XR.

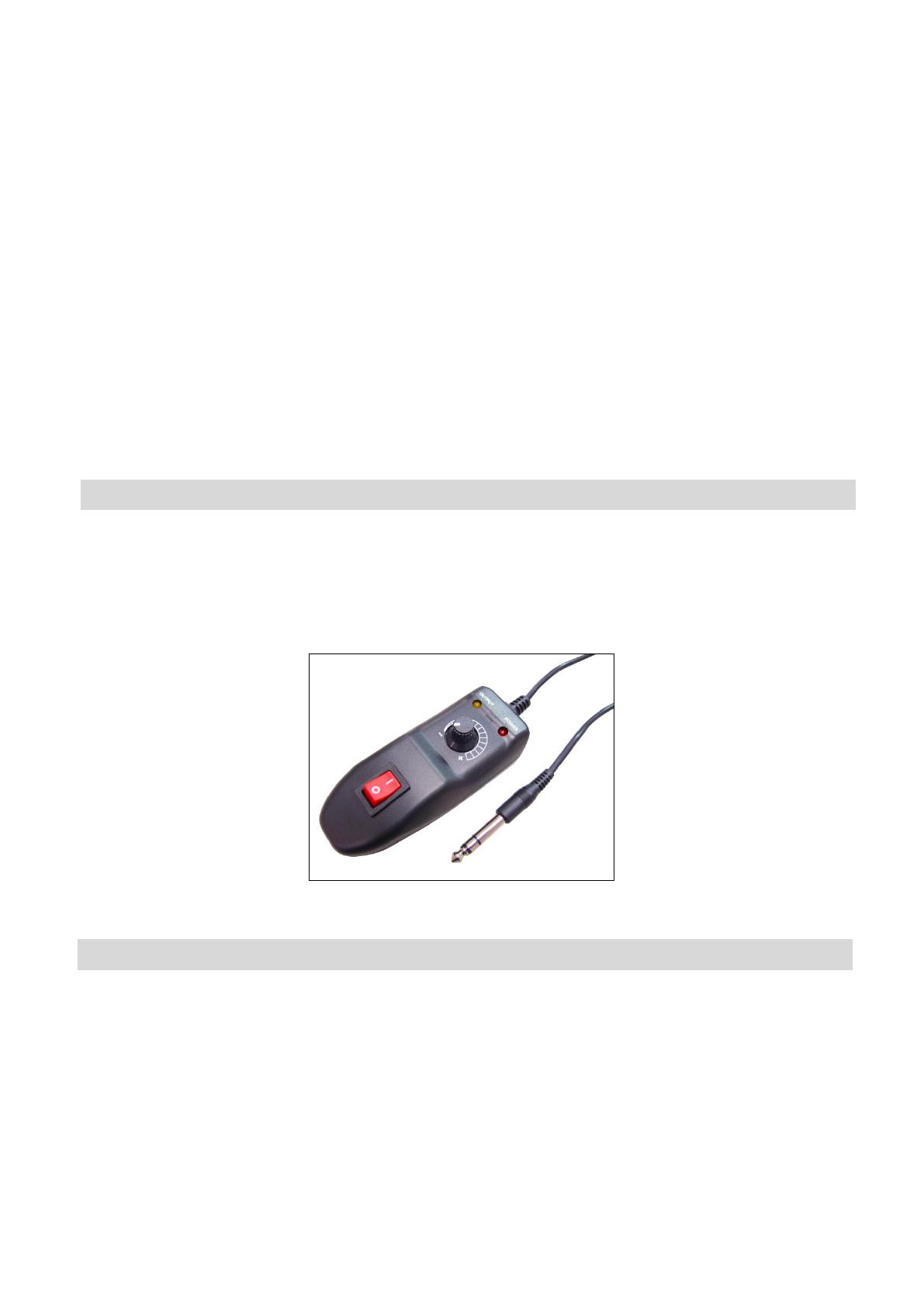

Z-3 Técommande (Accessoire)
Pour contrôler la machine avec la técommande, branchez la fiche jack à la prise jack à
l’arrière de la machine. Utilisez le bouton pour marche/arrêt le ventilateur, et ajustez la
vitesse avec le régulateur rotatif.
3. Opération DMX
Configuration de la connexion DMX
La machine possède fiches XLR 3 pôles et 5 pôles pour connecter un contrôleur DMX. Le
graphique ci-dessous montre la configuration des fiches.
12
Contact
Fonction
1
Masse
2
Signal-
3
Signal+
L'appareil a un canal de contrôle pour le réglage de la vitesse du ventilateur.
glages DMX :
Valeur DMX
Fonction
0~5
ventilateur arrêt
6~254
vitesse linéaire
255
vitesse maximal
En mode contrôle par DMX, il n'est plus possible de contrôler la machine manuellement
ou sans fil avec la técommande.
Ajustez l'adresse DMX par interrupteurs DIP :
13
DIP
3
4
5
6
7
8
9
10
canal
4
8
16
32
64
128
256
Connexion sans
fil, marche/arrêt
DIP
11
12
ON
Mode 2 canaux
Connexion sans fil
OFF
Mode 1 canal
Sans fonction
4. Técommande (Accessoire)
La machine possède une prise jack pour connecter la técommande Z-3 (facultatif).
Vous pouvez sélectionner la técommande Z-3 pour contrôler le débit d’air.
Sortie d'alimentation
La machine possède une sortie Powercon (sauf modèle AF-3X)
pour l’alimentation d’un second appareil.
14
Caractéristiques Techniques
Modèle
AF-3 / AF-3R
Alimentation
AC-100V/120V/220V/230V/240V, 50Hz-60Hz
Puissance de
rendement
AC 120V/230V, 100W
bit d'air max
900 m³/h, 530 CFM (50 Hz)
1020 m³/h, 600 CFM (60 Hz)
Vitesse du ventilateur
750~2550 tr/min (50 Hz)
750~2800 tr/min (60 Hz)
Mode DMX
1 canal (0-5 arrêt, 6-255 vitesse progressive)
2 canaux (0-127 arrêt, 128-255 marche)
Dimensions (mm)
332.9 (L) x 370 (H)
Poids
6.3 kg
*Lisez et gardez ces instructions.*
/
