LG M4212C-BAP Le manuel du propriétaire

Veuillez lire attentivement les

Consignes de sécurité

avant d'utiliser cet appareil.

Conservez ce manuel (CD) à portée de main pour pouvoir le consulter facilement.

Reportez-vous à l’étiquette du produit et transmettez l’information portée sur cette étiquette à

votre distributeur chaque fois que vous faite appel au service après-vente.

M4212C

M4712C

Manuel d’utilisation

1

Tout d’abord, contrôlez que tous les éléments suivants

sont bien présents.

Pied (1)

Vis (6)

Eléments

1. Sortez les éléments du pied de la boîte et assemblez-les comme indiqué par

l’illustration.

2. Placez un chiffon doux sur la table et posez le produit avec l’écran vers le

bas. Connectez le pied comme indiqué par l’illustration suivante.

Range-câbles (1)

3. Utilisez les vis pour fixer le pied sur la face arrière du produit, comme indiqué

dans le diagramme.

- Uniquement sur certains modèles.

Connecter le pied

2

Connexion des haut-parleurs

Après avoir monté le haut-parleur sur l’appareil en utilisant les vis montrées ci-

dessous, connectez les câbles des haut-parleurs.

- Uniquement sur certains modèles.

Lorsque les enceintes sont installées.

Type 1

3

Connexion des haut-parleurs

Après avoir monté le haut-parleur sur l’appareil en utilisant les vis montrées ci-

dessous, connectez les câbles des haut-parleurs.

- Uniquement sur certains modèles.

Lorsque les enceintes sont installées.

* Raccordez la borne d’entrée en respec-

tant les codes de couleurs.

Type 2

* Cette caractéristique n'est pas disponible

sur tous les modèles.

Retirez le papier.

Attache-câble

Après avoir installé les haut-parleurs, utilisez les attaches-câbles et les colliers de serrage

pour arranger les câbles des haut-parleurs.

Collier de serrage

* Cette caractéristique n'est pas

disponible sur tous les modèles.

4

Pour installer la fonction Portrait

- Seulement M4212C

« Lorsque vous installez la fonction Portrait (Portrait), faites-la pivoter

dans le sens des aiguilles d’une montre lorsque vous êtes face à elle. »

5

Utilisation de la télécommande

Désignation des touches de la télécommande

1 2 3

4 5 6

7 8

0

9

*

•

Touche AV

•

Touche de mise en veille

Réception des signaux AV, RGB PC,

HDMI/DVI,

Component1, Component2

L’appareil s’éteindra automatiquement

après un certain laps de temps.

Appuyez plusieurs fois sur cette touche

pour

définir un intervalle de temps approximatif.

•

Touche PSM

Boutons de réglages vidéo présélectionnés.

• Touche Menu

•

Touche Check

(Confirmation)

•

Touches Volume

•

Touche MUTE

Aucune fonction n'est

disponible.

Volume haut et bas.

Touches de direction

Haut/Bas

•

Touche ARC

Correction du format d’image.

Boutons des options de format

d’image.

•

Touche Auto

fonction de réglage automatique

(opérationnelle uniquement pour le

signal analogique)

•

Touche Exit (Sortie)

Aucune fonction n'est

disponible.

Aucune fonction n'est disponible.

•

Touche de mise sous/hors tension

•

Touche de sélection d'entrée

(reportez-vous à la page suivante)

6

Désignation et fonctions des commandes

Vue arrière

Connecteur d’alimentation : connexion du cordon d’alimentation

Ports série RS-232C

Prises d’entrée du PC

: HDMI prend en charge l’entrée HD (High Definition) et la norme HDCP (High-bandwidth

Digital Content Protection). Certains appareils nécessitent HDCP pour afficher les sig-

naux HD.

Prise audio du PC

:

connexion du câble audio à la prise *LINE OUT (prise de sortie de ligne) de la carte audio du PC.

Port de la télécommande câblée

Ports AV

Ports de haut-parleurs

*LINE OUT

Borne utilisée pour se connecter au haut-parleur, y compris à un amplificateur (Amp) intégré. Veillez à

contrôler la borne de connexion de la carte audio du PC avant de vous connecter. Si la sortie audio de la

carte audio du PC n’a qu’une seule sortie de haut-parleur (Speaker Out), baissez le volume de votre PC.

Si la sortie audio de la carte audio du PC admet et une sortie de haut parleur (Speaker Out), et une sortie

de ligne (Line Out), passez en sortie de ligne à l'aide du cavalier de la carte (consultez le manuel de la

carte audio).

* Il se peut que l’image de l’appareil dans ce Mode d'emploi soit différente de l’image actuelle.

AV IN/OUT

7

Vérifiez tout d’abord que l'ordinateur, l’appareil et les périphériques sont éteints.

Raccordez alors le câble du signal d’entrée.

Raccordement avec le câble du signal d’entrée D-Sub.

Raccordement avec le câble de signal d’entrée HDMI-DVI. (non fourni)

Panneau arrière de l’appareil.

Adaptateur Macintosh (non fourni)

Veuillez utiliser l’adaptateur standard Macintosh et non l'adaptateur

incompatible vendu dans le commerce. (Système de signaux différent)

Connexion aux matériels externes

Raccordez le cordon d’alimentation.

B

A

Branchement à un PC

MAC

Panneau arrière de l’appareil.

B

A

PC

PC/

MAC

PC

Raccordez le câble audio.

Panneau arrière de l’appareil.

(non fourni)

* L’utilisateur doit utiliser des câbles interface blindés (câble D-sub 15 broches, câble DVI),

avec cœur en ferrite pour assurer la conformité standard du produit.

8

Connexion aux matériels externes

Sélectionnez un signal d’entrée.

Appuyez sur la touche INPUT de la télécommande pour sélectionner le signal d'entrée.

Ou bien, appuyez sur la touche SOURCE située à l’arrière de l’appareil.

•

Mode de raccordement de deux ordinateurs.

Raccordez les câbles de signal (

HDMI-DVI, D-Sub

) à chaque ordinateur.

Appuyez sur la touche INPUT de la télécommande afin de sélectionner l'ordinateur que vous

souhaitez utiliser.

•

Connectez directement à une prise avec mise à la terre, ou à une rallonge électrique (prise à 3

broches.)

Remarque

Mettez l’appareil sous tension à l'aide de la touche de mise sous tension située sur l'appareil.

Mettez votre PC sous tension.

ON/OFF

AUTO/SET

SOURCE

TOUCHE DE MISE SOUS/HORS TENSION

2

1

Raccordement avec un câble de signal d’entrée D-Sub.

•

Sélectionnez RGB PC : Signal analogique D-Sub de 15 broches

Raccordement avec un câble de signal d’entrée HDMI-DVI.

• Sélectionnez

HDMI/

DVI : Signal numérique

HDMI-DVI

B

A

INPUT SET

SOURCE

AUTO/SET

Sources

AV

Component1

Component2

RGB PC

HDMI/DVI

Sources

AV

Component1

Component2

RGB PC

HDMI/DVI

9

Utilisez cette fonction lorsque vous affichez les entrées ANALOG RGB (RGB

ANOLOGIQUES) entre un PC et un autre appareil.

RGB IN

RGB OUT

RGB IN

RGB OUT

RGB IN

RGB OUT

RGB IN

RGB OUT

Appareil 1

PC

• Pour utiliser différents appareils raccordés entre eux

Raccordez une des extrémités du câble de signal d'entrée (câble du signal D-Sub à 15

broches) au connecteur RGB OUT (Sortie RGB) de l'appareil 1, puis raccordez l'autre

extrémité au connecteur RGB IN d’autres appareils.

Moniteurs en marguerite

Appareil 2

Appareil 3

Appareil 4

Câble du signal D-Sub de 15 broches

Connexion aux matériels externes

Lors de connexions multiples d’entrée/sortie en format cascade, il est conseillé d’utiliser des câbles sans pertes.

Nous vous recommandons d'utiliser un distributeur de signal.

Remarque

10

Connexion aux matériels externes

Un connecteur pour verrou Kensington

se trouve sur la face arrière. Le câble et

le verrou sont disponibles séparément et

ne sont pas vendus par LG. Pour de plus

amples informations, consultez la page

d’accueil du site Internet de Kensington :

http://www.kensington.com

Support mural VESA FDMI

Ce produit prend en charge un dispositif de montage mural conforme VESA FDMI.

Ces montages sont achetés séparément, et ne sont pas disponibles auprès de LG.

Reportez-vous aux instructions fournies avec ce montage pour plus d’informations.

Support mural VESA

Dispositif de verrouillage antivol

11

Connexion aux matériels externes

1 2 3

4 5 6

7 8

0

9

*

Si vous appuyez une fois sur

cette touche, la fenêtre d’entrée

de signaux suivante apparaîtra.

Sélectionnez le type de signal

de votre choix à l'aide des

touches .

•

Touche de sélection d'entrée

•

Touche AV

Boutons vidéo

1. Faites glisser le couvercle du compartiment à piles.

2. Introduisez les piles en respectant les polarités (+/-).

3. Refermez le couvercle du compartiment à piles.

• Veillez à ne pas jeter les piles usagées mais à utiliser les

moyens de recyclage afin de protéger l'environnement.

Insertion des piles dans la télécommande.

AV Component1

Component2 RGB PC

HDMI/DVI

Sources

AV

Component1

Component2

RGB PC

HDMI/DVI

AAA Type

12

IN

OUT

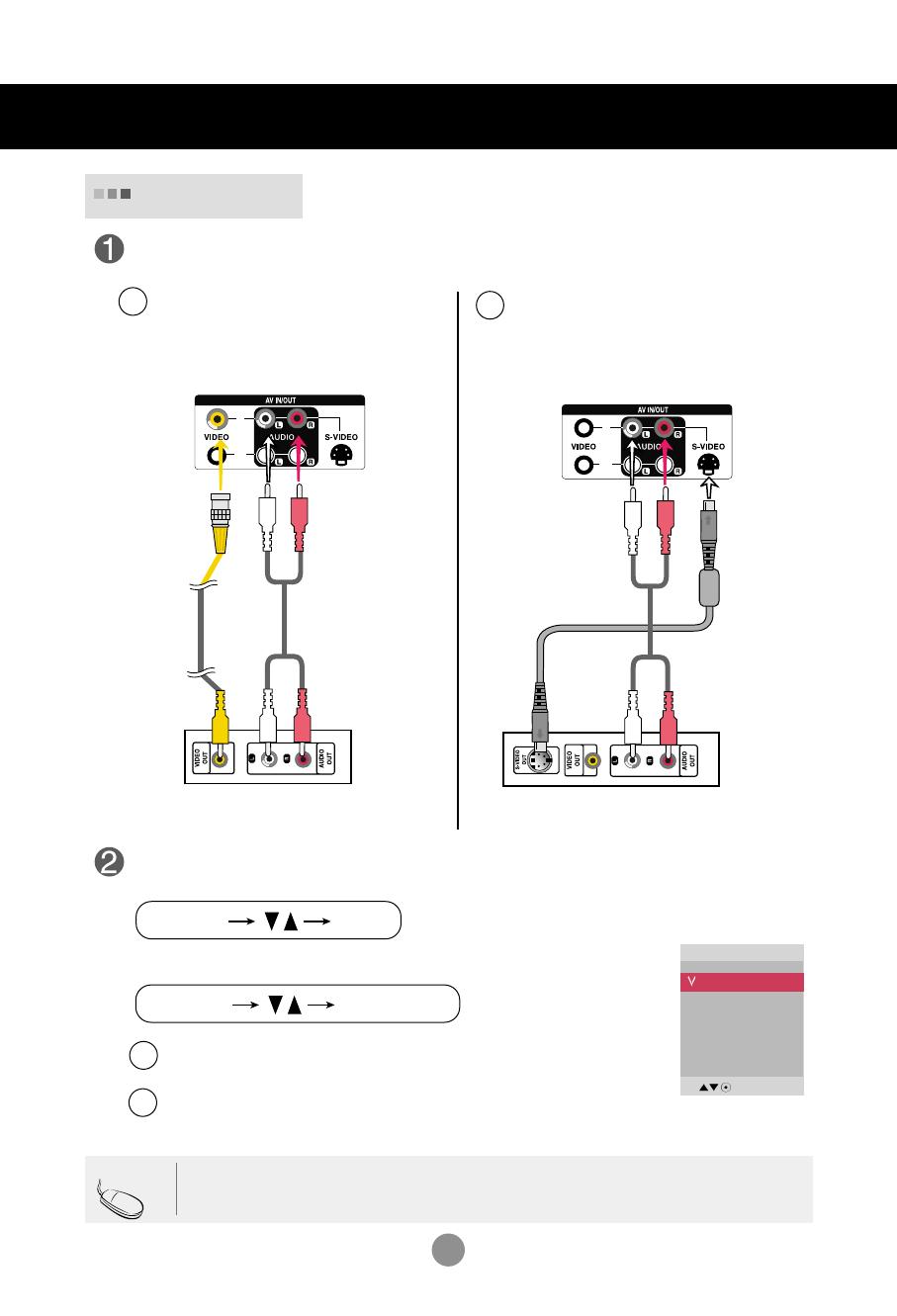

Connexion aux matériels externes

Raccordement avec un câble BNC.

•

Sélectionnez AV.

Raccordement avec un câble S-Video.

•

Sélectionnez AV.

B

A

Raccordement avec un câble S-Video.

•

Raccordez la borne d’entrée S-Video pour

obtenir une qualité d’image optimale.

Raccordez le câble vidéo comme indiqué sur le schéma ci-dessous, puis raccordez

le cordon d'alimentation (voir page 7).

B

Raccordement avec un câble BNC.

•

Raccordez la borne d’entrée en

respectant les codes de couleurs.

A

Câble BNC

(non fourni)

Appareil

Récepteur magnétoscope / DVD

Câble Audio

(non fourni)

Entrée Vidéo

IN

OUT

Appareil

Câble S-Video

(non fourni)

Câble Audio

(non fourni)

Récepteur magnétoscope / DVD

Si le câble BNC et le câble S-Vidéo sont connectés à la fois, l’entrée S-Vidéo est prioritaire.

Remarque

Sélectionnez un signal d’entrée.

Appuyez sur la touche INPUT de la télécommande pour sélectionner le signal d'entrée.

Ou bien, appuyez sur la touche SOURCE située à l’arrière de l’appareil.

INPUT SET

SOURCE

AUTO/SET

Sources

AV

Component1

Component2

RGB PC

HDMI/DVI

13

•

Sélectionnez Component 1.

•

Sélectionnez Component 2.

M

Raccordez le câble vidéo/audio comme indiqué sur le schéma ci-dessous, puis rac-

cordez le cordon d'alimentation (voir page 7).

Appareil

Récepteur TVHD

Câble BNC

(non fourni)

•

Raccordez la borne d’entrée en respectant les codes de couleurs.

Remarque :

- certains appareils nécessitent HDCP pour afficher les signaux HD.

- Component ne prend pas en charge HDCP.

Entrée Component (480p/576p/720p/1080i/480i/576i)

M

Connexion aux matériels externes

B

A

Récepteur TVHD

Appareil

Câble Audio

(non fourni)

Câble BNC

(non fourni)

Câble Audio

(non fourni)

B

A

Sélectionnez un signal d’entrée.

Appuyez sur la touche INPUT de la télécommande pour sélectionner le signal d'entrée.

Ou bien, appuyez sur la touche SOURCE située à l’arrière de l’appareil.

INPUT SET

SOURCE

AUTO/SET

Sources

AV

Component1

Component2

RGB PC

HDMI/DVI

Sources

AV

Component1

Component2

RGB PC

HDMI/DVI

14

Connexion aux matériels externes

Raccordez le câble vidéo/audio comme indiqué sur le schéma ci-dessous, puis rac-

cordez le cordon d'alimentation (voir page 7).

- HDMI prend en charge l’entrée HD (High Definition) et la norme HDCP (High-bandwidth Digital

Content Protection). Certains appareils nécessitent HDCP pour afficher les signaux HD.

Remarque : Dolby Digital n’est pas pris en charge.

Câble audio

RCA-PC

Entrée HDMI (480p/576p/720p/1080i/1080p)

Appareil

Boîtier décodeur

magnétoscope / DVD

Appareil

Boîtier décodeur

magnétoscope / DVD

Câble audio

HDMI-DVI

(non fourni)

Câble audio HDMI

(non fourni)

Raccordement avec un câble de signal d’entrée HDMI-DVI.

Raccordement avec un câble de signal d’entrée HDMI.

• Sélectionnez

HDMI/

DVI

Sélectionnez un signal d’entrée.

Appuyez sur la touche INPUT de la télécommande pour sélectionner le signal d'entrée.

Ou bien, appuyez sur la touche SOURCE située à l’arrière de l’appareil.

INPUT SET

SOURCE

AUTO/SET

Sources

AV

Component1

Component2

RGB PC

HDMI/DVI

15

IN

OUT

Lorsque vous utilisez l’entrée AV, vous pouvez connecter la sortie AV Out à d’autres moniteurs.

Appareil

Vidéo / TV / Appareil

Réception du signal de sortie AV

Vidéo / TV / Appareil

Connexion aux matériels externes

Câble BNC

(non fourni)

Câble Audio

(non fourni)

Câble BNC

(non fourni)

Câble Audio

(non fourni)

Lors de connexions multiples d’entrée/sortie en format cascade, il est conseillé d’utiliser des câbles sans pertes.

Nous vous recommandons d'utiliser un distributeur de signal.

Remarque

16

Protège-

câbles

1.

2.

Disposez les câbles au centre, comme indiqué dans le schéma ci-dessous.

Fixez le guide-câbles à l’arrière pour optimiser le rangement des câbles.

Maintenez le guide des câbles avec les deux mains

et poussez-le vers le bas.

Avertissement

• N'utilisez pas le protège-câbles comme poignée pour soulever le moniteur.

* Retirer le guide-câbles.

Range-câbles

* Uniquement sur certains modèles.

17

Menus de l’utilisateur

Options de réglage d’écran

• Appuyez sur cette touche pour mettre l’appareil sous tension.

Appuyez à nouveau sur cette touche pour le mettre hors tension.

• Ce voyant s’allume en bleu lorsque l’affichage fonctionne normale-

ment (mode Marche). Si l’affichage est en mode veille (économie

d’énergie), la couleur de ce voyant passe à l'orange.

• Permet de régler le

volume.

• Utilisez cette touche pour montrer ou cacher le menu à l’écran (OSD).

• Utilisez cette touche pour sélectionner une icône ou pour régler les

paramètres dans le menu OSD.

Touche de mise

sous/hors tension

Touche MENU

Touche de sélection et

de réglage de l’OSD

Voyant d’alimentation

• Touches de direction Haut/Bas

ON/OFF

AUTO/ SET

SOURCE

ON/OFF

AUTO/SET

SOURCE

Volume

35

18

• C’est ici que l’unité reçoit les signaux provenant de la télécommande.

Options de réglage d’écran

[Pour signal analogique PC]

Touche AUTO/SET

AV Vidéo composite,

Vidéo indépendante

Component 1 TVHD, DVD

Component 2 TVHD, DVD

RGB PC

Signal analogique D-Sub de 15 broches

HDMI/DVI Signal numérique

• Boutons entre les entrées

Touche SOURCE

SOURCE

AUTO/SET

Menus de l’utilisateur

Récepteur Infrarouge

[Si le mode XGA est activé et si la

résolution 1360x768 est sélectionnée]

Recherche automatique en cours

Sources

AV

Component1

Component2

RGB PC

HDMI/DVI

19

Menus de l’utilisateur

Menu OSD (affichage à l'écran)

Remarque

OSD (affichage à l’écran)

La fonction OSD vous permet de régler le menu de l’écran à votre convenance car celle-ci est

pourvue d’une présentation graphique.

Icône Description des fonctions


Son

Réglage de la fonction Son.

Réglage de la fonction Image.

Option

Sélection de la fonction Réglage.

Heure

Règle les options de minuterie.

Paramétrez l’identifiant, et vérifiez le numéro de série et la version de logiciel.

Information

La page est en cours de chargement...

LG M4212C-BAP Le manuel du propriétaire

Ce manuel convient également à

LG M4212C-BAP Le manuel du propriétaire

Documents connexes
