Wacker Neuson VP1135A US Parts Manual

www.wackerneuson.com

5100018351 100

11.2016

Single Direction Plates

Vorwärtslaufende Platten

Planchas Vibradoras Unidirecci

Plaques Vibrantes à sens de ma

VP1135A US

Parts Book

Ersatzteile

Lista de Repuestos

Liste de Pièces de Rechange

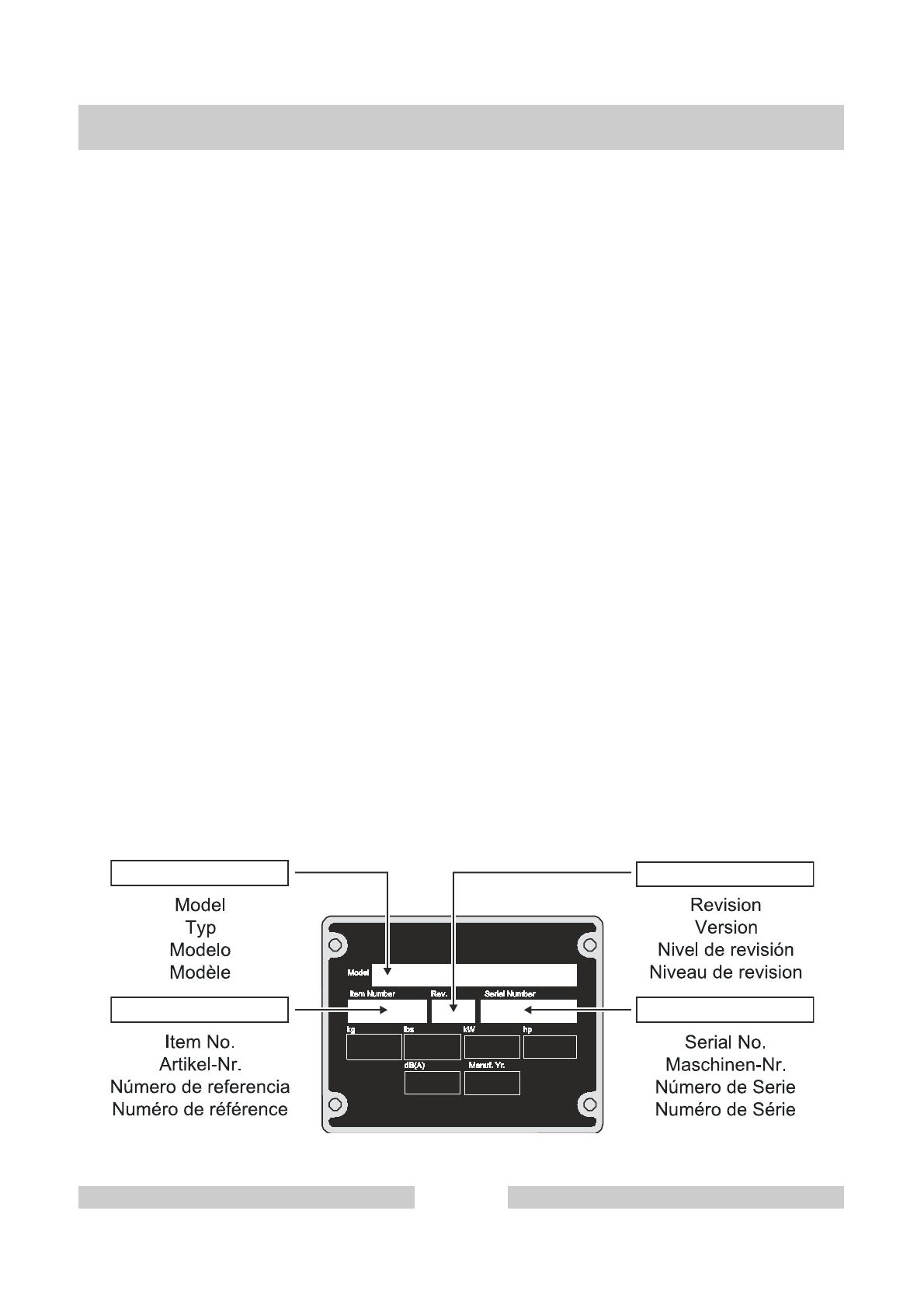

A nameplate listing the Model Number, Item Number, Revision, and Serial Number is

attached to each unit. Please record the information found on this plate so it will be available

should the nameplate become lost or damaged. When ordering parts or requesting service

information, you will always be asked to specify the model, item number, revision number,

and serial number of the unit.

Ein Typenschild mit Typ, Artikelnummer, Version und Maschinen-Nummer ist an jedem

Gerät angebracht. Die Daten von diesem Schild bitte notieren, damit sie auch bei Verlust

oder Beschädigung des Schildes noch vorhanden sind. Der Typ, die Artikel-Nummer, die

Versions- Nummer und die Maschinen-Nummer sind bei der Ersatzteilbestellung oder

Nachfragen bezüglich Service-Informationen stets erforderlich.

Una placa de identificación con el modelo, número de referencia, nivel de revisión y número

de serie ha sido añadida en cada máquina. Favor de anotar los datos en la placa en caso

de que la placa de identificación sea destruida o perdida. En todos los pedidos para

repuestos necesita siempre el modelo, el número de referencia, el nivel de revisión y el

número de serie de la máquina en cuestión.

Une plaque signalétique mentionnant le modèle, le numéro de référence, le niveau de

revision et le numéro de série est fixée sur chaque machine. Veuillez noter les informations

relevées sur cette plaque de façon à ce qu’elles soient toujours disponibles si la plaque

signalétique venait à être perdue ou endommagée. Lorsq ue vous commandez des pièces

détachées ou vous sollicitez des informations après-vente, on vous demandera toujours de

préciser le modèle, le numéro de référence, le niveau de revision et le numéro de série de

la machine.

My machine’s numbers are / Die Nummern meines Gerätes sind /

Los números de mi máquina son / Les numéros de ma machine son :

VP1135A US

Nameplate

Typenschild

Plaque signalétique

Placa de Identificación

5100018351 - 100

3

Part Numbers appearing in boldface type are recommended spare parts. This means that

these parts are subject to wear under normal operating conditions and may require periodic

service or replacement. It is recommended that these items be stocked to meet the

expected service requirements of this model. Actual stocking quantities of these and other

parts used in more extensive repairs will depend on the service practices of each customer.

Bei den in den Ersatzteillisten fettgedruckten Nummern handelt es sich um empfohlene

Ersatzteile. Dies bedeutet, daß diese Teile bei normalen Anwendungsbedingungen

natürlicher Abnutzung ausgesetzt sind und gelegentlich ersetzt oder überarbeitet werden

müssen. Es wird geraten, diese Teile auf Lager bereit zu haben, um für Service-Arbeiten an

diesem Gerät vorbereitet zu sein. Lagerbestände für diese und andere Teile, welche für

ausgiebigere Reparaturarbeiten benötigt werden, können je nach Service-Gewohnheiten

der einzelnen Kunden variieren.

Los números de partes en negritas en las Listas Ilustradas de Partes son los repuestos

recomendados, ésto quiere decir que estas partes se desgastarán bajo circunstancias de

funcionamiento normales y pueden requerir servicio periódico o su reemplazo. Se

recomienda que el cliente mantenga un abastecimiento adecuado de estas partes para

poder satisfacer la demanda requerida por el servicio a la máquina. La cantidad de

repuestos que el cliente necesitará para reparaciones dependerá de la póliza de servicio de

cada cliente.

Les numéros de pièces imprimés en caractères gras dans les Listes des Pièces Détachées

de ce manuel sont les pièces détachées recommandées par la Wacker. Cela veut dire que

ces pièces sont sujettes à usure dans des conditions de travail normales et peuvent

nécessiter de l’entretien ou leur remplacement. Nous recommandons que vous disposez

d’un stock de ces pièces pour pouvoir satisfaire la demande d’entretien de cette machine.

Le client doit decider lui-même de la quantité exacte de pièces de rechange qu’il disposera

dans ses stocks.

Part Numbers - Boldface

Fettgedruckte Artikelnummern

VP1135A US

Números de partes en negritas

Numéros de pièce - en caractères gras

4

5100018351 - 100

Vibration Plate

Vibrationsplatte

Plancha Vibradora

Plaque Vibrante

8

Vibration Plate

Vibrationsplatte

Plancha Vibradora

Plaque Vibrante

10

Baseplate cpl.

Untermasse kpl.

Masa inferior cpl.

Masse inferieure cpl.

12

Shackle cpl.

Bügel kpl.

Estribo cpl.

Étrier cpl.

14

Labels

Aufkleber

Calcomanias

Autocollants

16

Accessories

Zubehör

Accesorios

Accessoires

19

Urethane Pad Kit

Gleitvorrichtung

Placa de Deslizamiento

Jeu de Tapis en Polyuréthane

20

Spinkler System cpl.

Berieselung kpl.

Systema de Riego cpl.

Installation d'Arrosage cpl.

22

Engine

Motor

Moteur

25

Starter

Seilzugstarter

Arrancador

Démarreur

26

Fan hood

Gebläseabdeckung

Tapa de ventilador

Couvercle du sys. de vent.

28

Carburetor

Vergaser

Carburador

Carburateur

30

Air Cleaner

Luftfilter

Filtro del Aire

Filtre à Air

34

Muffler

Schalldämpfer

Silenciador

Silencieux

36

VP1135A US

Table of Contents

Inhaltsverzeichnis

Indice

Table des matières

5100018351 - 100

5

Fuel Tank

Kraftstofftank

Depósito de Combustible

Réservoir à Essence

38

Fly wheel

Schwungrad

Volante

Volant

40

Cylinder head

Zylinderkopf

Culata

Culasse

42

Ignition coil

Zündspule

Bobina de encendido

Bobine d'allumage

44

Governor

Regler

Regulador

Régulateur

46

Cylinder housing

Zylindergehäuse

Carcasa de cilindro

Carter cylindre

48

Crankcase cover

Kurbelgehäuseabdeckung

Cubierta da la caja de manivel

Couvercle carter de manivelle

50

Crankshaft

Kurbelwelle

Cigueñal

Vilebrequin

52

Piston

Kolben

Pistón

Piston

54

Camshaft

Nockenwelle

Arbol de levas

Arbre à cames

56

Exhaust baffle

Auspuffabdeckung

Deflector

Déflecteur

58

Labels

Aufkleber

Calcomanías

Autocollants

60

Table of Contents

Inhaltsverzeichnis

VP1135A US

Indice

Table des matières

6

5100018351 - 100

VP1135A US

Table of Contents

Inhaltsverzeichnis

Indice

Table des matières

5100018351 - 100

7

Vibration Plate

Vibrationsplatte

VP1135A US

Plancha Vibradora

Plaque Vibrante

8

5100018351 - 100

Ref.

Pos.

Part No.

Artikel Nr.

Qty.

St.

Description

Beschreibung

Descripción

Description

Measurem./Abm.

Torque/Drehm.

Norm

Sealant

Schmierstoff

2

5100018401

1

Upper Mass

Obermasse

Masa Superior

Masse Superieure

3

5100026132

1

Plate

Blech

Chapa

Tôle

4 0010622 6

Flat washer

Scheibe

Arandela

Rondelle

5 0011541 6

Cheese head screw

Zylinderschraube

Tornillo cilíndrico

Vis à tête cylindrique

25Nm/18ft.lbs

6

5100016327

1

Shockmount

Anschlagpuffer

Amortiguador

Silentbloc

35 x 40

11Nm/8ft.lbs

7 0021465 4

Lock washer

Sicherungsscheibe

Arandela de seguridad

Rondelle d'arrêt

HS12

8 0014316 4

Hexagonal head cap screw

Sechskantschraube

Tornillo hexagonal

Vis à tête hexagonale

M12 x 16

38Nm/28ft.lbs

DIN933

22

5100017108

2

Shockmount

Gummi-Metall-Puffer

Tope caucho-metal

Tampon métallique oscillant

40x20

11Nm/8ft.lbs

23

5100018421

1

Shackle cpl.

Bügel kpl.

Estribo cpl.

Étrier cpl.

24

5100018340

2

Bush

Buchse

Buje

Boîte

25 0220523 2

Hexagonal head cap screw

Sechskantschraube

Tornillo hexagonal

Vis à tête hexagonale

M12x 50 DIN933

38 2006531 3

Push-in plug

Verschlußstopfen

Tapón

Bouchon

0,285in

VP1135A US

Vibration Plate

Vibrationsplatte

Plancha Vibradora

Plaque Vibrante

5100018351 - 100

9

Vibration Plate

Vibrationsplatte

VP1135A US

Plancha Vibradora

Plaque Vibrante

10

5100018351 - 100

Ref.

Pos.

Part No.

Artikel Nr.

Qty.

St.

Description

Beschreibung

Descripción

Description

Measurem./Abm.

Torque/Drehm.

Norm

Sealant

Schmierstoff

9

5100025218

1

Gas Engine

Benzinmotor

Motor a Gasolina

Moteur à Essence

10 0010622 5

Flat washer

Scheibe

Arandela

Rondelle

11 0011540 4

Cheese head screw

Zylinderschraube

Tornillo cilíndrico

Vis à tête cylindrique

M8 x 35

25Nm/18ft.lbs

ISO4762

12

5100002804

1

Hose pipe cpl.

Schlauchleitung kpl.

Conducto flexible cpl.

Conduite flexible cpl.

18Nm/13ft.lbs

13

5100018408

1

Guard plate

Keilriemenschutzblech

Chapa protectora

Tôle de protection

14 0026169 5

Hexagonal head cap screw

Sechskantschraube

Tornillo hexagonal

Vis à tête hexagonale

5/16in-24UNF-2Ax3/4in

18Nm/13ft.lbs

15 0012362 1

Hexagonal head cap screw

Sechskantschraube

Tornillo hexagonal

Vis à tête hexagonale

25Nm/18ft.lbs

16

5100016313

1

Centrifugal clutch

Fliehkraftkupplung

Embrague centrífugo

Embrayage centrifuge

17 0033356 4

Hexagon nut

Sechskantmutter

Tuerca hexagonal

Écrou hexagonal

18

5100016321

1

Washer

Scheibe

Arandela

Rondelle

19

5100016461

1

Belt

Keilriemen

Correa

Courroie

20

5100018416

1

Belt guard

Riemenschutz

Protección de la polea

Protection de courroie

21 0216658 2

Screw

Dünnschaftschraube

Tornillo

Vis

M 8x 38

15Nm/11ft.lbs

44

5100002805

1

Hose pipe

Schlauchleitung

Conducto flexible

Conduite flexible

45 0206695 1

Locking device

Verschlusselement

Dispositivo de cierre

Fermeture

46 0206696 1

Plate

Lasche

Eclisa

Attache

VP1135A US

Vibration Plate

Vibrationsplatte

Plancha Vibradora

Plaque Vibrante

5100018351 - 100

11

Baseplate cpl.

Untermasse kpl.

VP1135A US

Masa inferior cpl.

Masse inferieure cpl.

12

5100018351 - 100

Ref.

Pos.

Part No.

Artikel Nr.

Qty.

St.

Description

Beschreibung

Descripción

Description

Measurem./Abm.

Torque/Drehm.

Norm

Sealant

Schmierstoff

1

5100022028

1

Baseplate

Untermasse

Masa inferior

Masse inferieure

2

5100022440

1

Eccentric shaft

Unwuchtwelle

Eje de la masa excéntrica

Arbre portant l'excentrique

3

5100025039

2

Grooved ball bearing

Rillenkugellager

Rodamiento a bolas

Roulement rainuré à billes

4

5100025229

1

Bearing bracket

Lagerschild

Placa de cojinete

Bride palier

5

5100025240

1

Bearing bracket

Lagerschild

Placa de cojinete

Bride palier

6 0011543 2

Socket head screw

Zylinderschraube

Tornillo hueco

Vis à six-pans creux

M8 x 20

16Nm/12ft.lbs

ISO4762

7 0011544 8

Cheese head screw

Zylinderschraube

Tornillo cilíndrico

Vis à tête cylindrique

M8 x 16

25Nm/18ft.lbs

ISO4762

8

5100022460

1

V-belt pulley

Keilriemenscheibe

Polea en V

Poulie à courroie

25Nm/18ft.lbs

9

5100016316

4

Shockmount

Gummi-Metall-Puffer

Tope caucho-metal

Tampon metallique oscillant

50x55

40Nm/30ft.lbs

10

5100024557

1

Bow handle

Bügelgriff

Empuñadura de estribo

Poignée detrier

11

5100018415

1

Gasket

Dichtung

Junta

Joint

12 0010622 10

Flat washer

Scheibe

Arandela

Rondelle

13

5100027427

1

Plate

Distanzblech

Chapa

Tôle

14 0011540 2

Cheese head screw

Zylinderschraube

Tornillo cilíndrico

Vis à tête cylindrique

M8 x 35

25Nm/18ft.lbs

ISO4762

15 0033356 2

Hexagon nut

Sechskantmutter

Tuerca hexagonal

Écrou hexagonal

VP1135A US

Baseplate cpl.

Untermasse kpl.

Masa inferior cpl.

Masse inferieure cpl.

5100018351 - 100

13

Shackle cpl.

Bügel kpl.

VP1135A US

Estribo cpl.

Étrier cpl.

14

5100018351 - 100

Ref.

Pos.

Part No.

Artikel Nr.

Qty.

St.

Description

Beschreibung

Descripción

Description

Measurem./Abm.

Torque/Drehm.

Norm

Sealant

Schmierstoff

1

5100018417

1

Shackle

Bügel

Estribo

Étrier

2

5100004367

2

Bush

Buchse

Buje

Boîte

VP1135A US

Shackle cpl.

Bügel kpl.

Estribo cpl.

Étrier cpl.

5100018351 - 100

15

Labels

Aufkleber

VP1135A US

Calcomanias

Autocollants

16

5100018351 - 100

Ref.

Pos.

Part No.

Artikel Nr.

Qty.

St.

Description

Beschreibung

Descripción

Description

Measurem./Abm.

Torque/Drehm.

Norm

Sealant

Schmierstoff

27

5100021995

1

Type Label

Aufkleber-Typ

Tipo etiqueta autoadhesiva

Autocollant de type

28 0222085 1

Label Symbol

Aufkleber Symbol

Calcomania Símbolo

Autocollant Symbole

29 0213181 1

Label logo

Aufkleber Logo

Calcomania Insigniaipo

Autocollant Logo

40mm

30

5100016455

1

Label (ON-OFF)

Aufkleber (ON-OFF)

Calcomania (ON-OFF)

Autocollant (ON-OFF)

31

5100018423

1

Label

Aufkleber

Calcomania

Autocollant

32 0219260 1

Labels

Aufkleber

Calcomanias

Autocollants

33 0220000 1

Instruction Label

Aufkleber-Warnhinweis

Calcomanía-Indicación

Autocollant avec Indication

34 0219181 1

Labels

Aufkleber

Calcomanias

Autocollants

35 0208195 1

Decal-Sound Power Level

Aufkleber-Schallleistungspegel

Etiqueta autoadhesiva-nivel de potencia

acúëëstica

Autocollante-niveau sonore

36 0219176 3

Labels

Aufkleber

Calcomanias

Autocollants

37 0219178 1

Labels

Aufkleber

Calcomanias

Autocollants

VP1135A US

Labels

Aufkleber

Calcomanias

Autocollants

5100018351 - 100

17

VP1135A US

18

5100018351 - 100

Accessories

Zubehör

Accesorios

Accessoires

Urethane Pad Kit

Gleitvorrichtung

VP1135A US

Placa de Deslizamiento

Jeu de Tapis en Polyuréthane

20

5100018351 - 100

La page est en cours de chargement...

Wacker Neuson VP1135A US Parts Manual

Wacker Neuson VP1135A US Parts Manual

dans d''autres langues

Documents connexes
