0620707 109
01.2012
Mobile Generators
Mobile Generatoren
Generadores Móviles
Groupes électrogénes
G 50
Parts Book
Ersatzteile
Lista de Repuestos
Liste de Pièces de Rechange
A nameplate listing the Model Number, Item Number, Revision, and Serial Number is
attached to each unit. Please record the information found on this plate so it will be available
should the nameplate become lost or damaged. When ordering parts or requesting service
information, you will always be asked to specify the model, item number, revision number,
and serial number of the unit.
Ein Typenschild mit Typ, Artikelnummer, Version und Maschinen-Nummer ist an jedem
Gerät angebracht. Die Daten von diesem Schild bitte notieren, damit sie auch bei Verlust
oder Beschädigung des Schildes noch vorhanden sind. Der Typ, die Artikel-Nummer, die
Versions- Nummer und die Maschinen-Nummer sind bei der Ersatzteilbestellung oder
Nachfragen bezüglich Service-Informationen stets erforderlich.
Una placa de identificación con el modelo, número de referencia, nivel de revisión y número
de serie ha sido añadida en cada máquina. Favor de anotar los datos en la placa en caso
de que la placa de identificación sea destruida o perdida. En todos los pedidos para
repuestos necesita siempre el modelo, el número de referencia, el nivel de revisión y el
número de serie de la máquina en cuestión.
Une plaque signalétique mentionnant le modèle, le numéro de référence, le niveau de
revision et le numéro de série est fixée sur chaque machine. Veuillez noter les informations
relevées sur cette plaque de façon à ce qu’elles soient toujours disponibles si la plaque
signalétique venait à être perdue ou endommagée. Lorsq ue vous commandez des pièces
détachées ou vous sollicitez des informations après-vente, on vous demandera toujours de
préciser le modèle, le numéro de référence, le niveau de revision et le numéro de série de
la machine.
My machine’s numbers are / Die Nummern meines Gerätes sind /
Los números de mi máquina son / Les numéros de ma machine son :
G 50
Nameplate
Typenschild
Plaque signalétique
Placa de Identificación
0620707 - 109
3
Part Numbers appearing in boldface type are recommended spare parts. This means that
these parts are subject to wear under normal operating conditions and may require periodic
service or replacement. It is recommended that these items be stocked to meet the
expected service requirements of this model. Actual stocking quantities of these and other
parts used in more extensive repairs will depend on the service practices of each customer.
Bei den in den Ersatzteillisten fettgedruckten Nummern handelt es sich um empfohlene
Ersatzteile. Dies bedeutet, daß diese Teile bei normalen Anwendungsbedingungen
natürlicher Abnutzung ausgesetzt sind und gelegentlich ersetzt oder überarbeitet werden
müssen. Es wird geraten, diese Teile auf Lager bereit zu haben, um für Service-Arbeiten an
diesem Gerät vorbereitet zu sein. Lagerbestände für diese und andere Teile, welche für
ausgiebigere Reparaturarbeiten benötigt werden, können je nach Service-Gewohnheiten
der einzelnen Kunden variieren.
Los números de partes en negritas en las Listas Ilustradas de Partes son los repuestos
recomendados, ésto quiere decir que estas partes se desgastarán bajo circunstancias de
funcionamiento normales y pueden requerir servicio periódico o su reemplazo. Se
recomienda que el cliente mantenga un abastecimiento adecuado de estas partes para
poder satisfacer la demanda requerida por el servicio a la máquina. La cantidad de
repuestos que el cliente necesitará para reparaciones dependerá de la póliza de servicio de
cada cliente.
Les numéros de pièces imprimés en caractères gras dans les Listes des Pièces Détachées
de ce manuel sont les pièces détachées recommandées par la Wacker. Cela veut dire que
ces pièces sont sujettes à usure dans des conditions de travail normales et peuvent
nécessiter de l’entretien ou leur remplacement. Nous recommandons que vous disposez
d’un stock de ces pièces pour pouvoir satisfaire la demande d’entretien de cette machine.
Le client doit decider lui-même de la quantité exacte de pièces de rechange qu’il disposera
dans ses stocks.

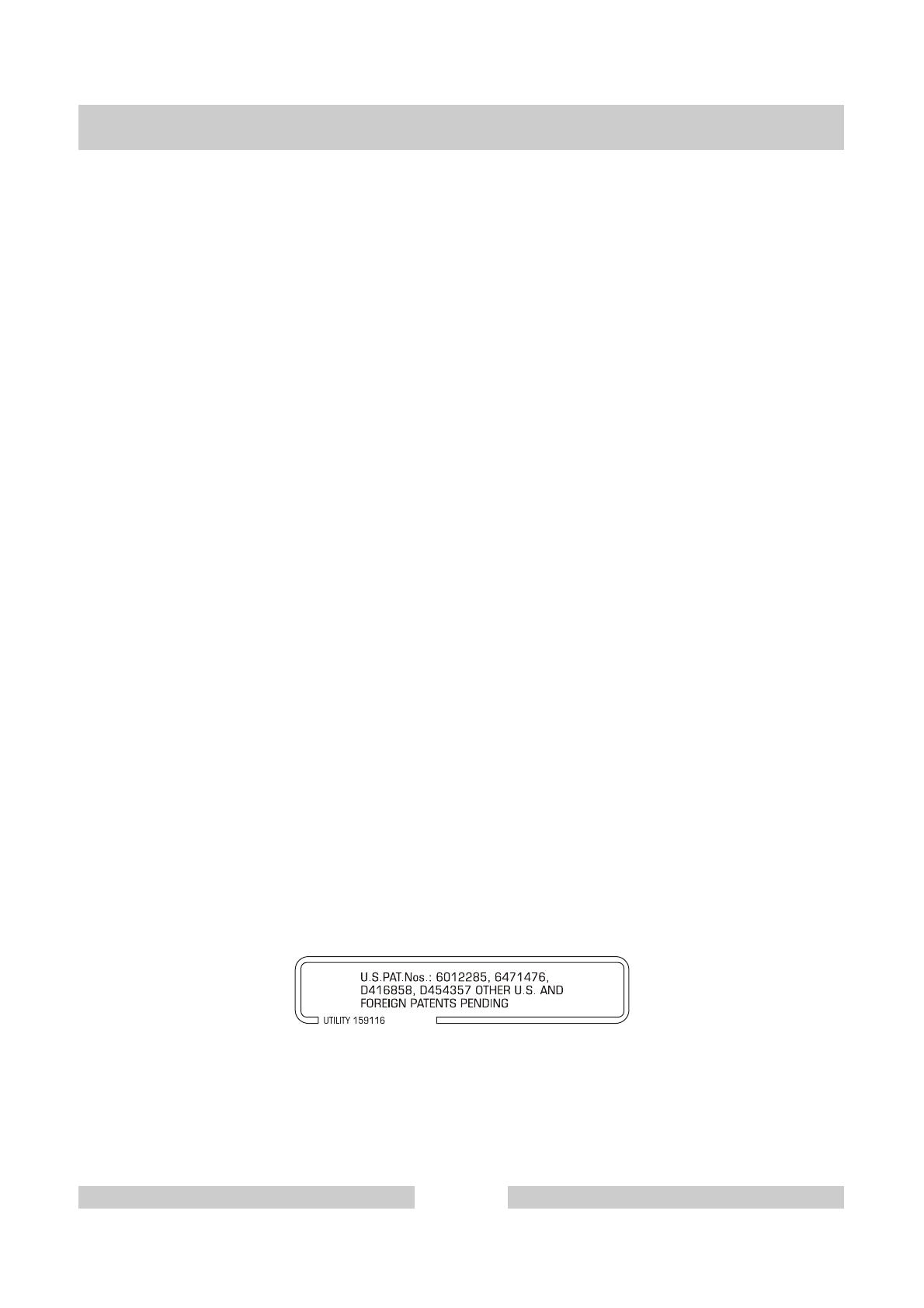

This machine may be covered by one or more of the following patents:
Dieses Gerät ist unter einem oder mehreren der folgenden Patente geschützt:
Puede ser que las patentes a continuación sean válidas para esta máquina:
Cette machine peut être protégée sous les brevets d’invention ci-dessous :
Part Numbers - Boldface / Patents
Fettgedruckte Artikelnummern / Patente
G 50
Números de partes en negritas / Patentes
Numéros de pièce - en caractères gras / Brevets d’Invention
4
0620707 - 109
Upper Enclosure
Oberes Gehäuse
Carcasa Superior
Carter Supérieur
8
Front Enclosure cpl.
Gehäuse Komplett Vorne
Conjunto Caja Delantero
Carter de Front
10
Handle Mount
Montage des Deichsels
Montaje del Brazo
Montage de Guidon
12
Rear Enclosure w/Fuel Fill
Gehäuse (hinten) mit Kraftstofffüller
Caja (de atrás) con llenador de combustible
Carter (arrière) avec remplisseur de carburant
14
Rear Left Door
Linke Tür Hinten
Puerta Trasera Izquierda
Porte-d'Arrière Gauche
16
Right Front Door
Rechte Tür Vorne
Puerta Delantera Derecha
Porte de Front/Droite
18
Front Left Door
Linke Tür Vorne
Puerta Delantera Izquierda
Porte de Front/Gauche
20
Right Rear Door
Rechte Tür Hinten
Puerta Trasera Derecha
Porte d'Arrière/Droite
22
Circuit Breaker cpl.
Unterbrecher kpl.
Conjunto Interruptor de Circuito
Coupe-Circuit Compl.
24
Wiring Harness/Control Panel
Kabelbaum/Schalttafel
Conjunto de Cables/Tablero deMando
Harnais de Câbles Électriques/Tableau de Commande
26
Controller Door cpl.
Kontrolltafel Tür
Conjunto Puerta Tablero de Control
Porte du Contrôleur
28
Control Panel cpl.
Betätigung kpl.
Regulador compl.
Commande compl.
30
Receptacle Panel cpl.
Steckdosen Tafel
Conjunto Panel Tomacorrientes
Tableau de Prises de Courant
32
Lug Door cpl.
Anschluss-Anlagentür kpl.
Conjunto Puerta de Conexionescompl.
Porte de Cosses Terminales compl.
34
G 50
Table of Contents
Inhaltsverzeichnis
Indice
Table des matières
0620707 - 109
5
Lug Box cpl.
Anschluss Anlage kpl.
Conjunto Caja de Conexiones compl.
Boîte de Cosses Terminales compl.
36
Front Panel
Blechtafel Vorne
Conjunto Panel Delantero
Tableau de Front
38
Radiator/Bulkhead cpl.
Kühler/Trennwand
Radiador/Conjunto Mamparo
Radiateur/Cloison de Séparation
40
Muffler
Auspufftopf
Silenciador
Pot d'échappement
44
Engine cpl.
Motor kpl.
Motor compl.
Moteur compl.
46
Air Filter Assembly
Luftfiltersatz
Conjunto Filtro del Aire
Jeu-Filtre à Air
50
Engine Mount cpl.
Motorkonsole
Conjunto Soporte de Motor
Montage du Moteur
52
Generator Mount cpl.
Teile für Montage des Generators
Piezas para Montaje del Generador
Pièces pour Montage du Générateur
54
Voltage Selector Switch Box
Schaltkasten
Caja del Interruptor
Coffret Électrique
56
Battery
Batterie
Batería
Batterie
58
Extended Run Tank
Dauerlaufkraftstofftank
Depósito de combustible de marcha continua
Réservoir de carburant de longue durée
60
Sheet Metal Assembly
Blechaufbau
Conjunto Planchas de Metal
Plaques de métal
64
Safety Labels
Sicherheitsaufkleber
Calcomanías de Advertencias
Autocollants de Sécurité
66
Labels - Control Panel & Controller
Aufkleber - Schalttafel und Kontroller
Calcomanias - Tablero de Mando y Controlador
Autocollants - Tableau de Commande et Contrôleur
68
Table of Contents
Inhaltsverzeichnis
G 50
Indice
Table des matières
6
0620707 - 109
Safety Labels
Sicherheitsaufkleber
Calcomanías de Advertencias
Autocollants de Sécurité
70
Labels
Aufkleber
Calcomanias
Autocollants
72
Engine Maintenance
Motorwartung
Mantenimiento del Motor
Entretien de Moteur
74
Trailer Frame w/Surge Brake
Anhängerrahmen mit Hydraulikbremse
Chasis de Remolque con Freno Hidráulico
Châssis de Remorque avec Frein Hydraulique
77
Trailer Frame w/Surge Brake Tandem Axle
Doppelachsiger Anhänger-Rahmen mit Hydraulikbremse
Chasis de Remolque de Doble Eje con Freno Hidráuli
Châssis de Remorque à Essieu Tandem avec Frein Hyd
78
Trailer Frame w/Electric Brake
Anhängerrahmen mit elektrik-Bremse
Chasis de Remolque con Freno Eléctrico
Châssis de Remorque avec Frein Électrique
83
Trailer Frame w/Electric Brake Tandem Axle
Doppelachsiger Anhänger-Rahmen mit Elektrik-Bremse
Chasis de Remolque de Doble Eje con Freno Eléctric
Châssis de Remorque à Essieu Tandem avec Frein Éle
84
G 50
Table of Contents
Inhaltsverzeichnis
Indice
Table des matières
0620707 - 109
7
Upper Enclosure
Oberes Gehäuse
G 50
Carcasa Superior
Carter Supérieur
8
0620707 - 109
Ref.
Pos.
Part No.
Artikel Nr.
Qty.
St.
Description
Beschreibung
Descripción
Description
Measurem./Abm.
Torque/Drehm.
Norm
Sealant
Schmierstoff
857 0011521 4
Hexagonal head cap screw
Sechskantschraube
Tornillo hexagonal
Boulon à tête hexagonale
M16 x 40
210Nm/155ft.lbs
DIN 933
921 0155244 4
Hexagon nut
Sechskantmutter
Tuerca hexagonal
Écrou hexagonal
M16 DIN 934
984 0180205 8
Serrated lockwasher
Zahnscheibe
Arandela estriada
Rondelle à éventail
M16
G 50
Upper Enclosure
Oberes Gehäuse
Carcasa Superior
Carter Supérieur
0620707 - 109
9
Ref.
Pos.
Part No.
Artikel Nr.
Qty.
St.
Description
Beschreibung
Descripción
Description
Measurem./Abm.
Torque/Drehm.
Norm
Sealant
Schmierstoff
16 0159868 1
Panel
Panel
Panel
Tableau
402 0158848 2
Right door hinge
Türscharnier-rechts
Bisagra de puerta-derecha
Charnière de porte-droite
403 0158847 2
Left door hinge
Türscharnier-links
Bisagra de puerta-izquierda
Charnière de porte-gauche
412 0117815 2
Handle
Handgriff
Manija
Poignée
626 0164235 2
Insulator-exhaust comp., sidefront
Isolator des Auspuffkastens (seitlich,
vorne)
Aislador de caja de escape (lateral,
delantero)
Isolant de boîte d'échappement (d'avant,
de côté)
627 0164236 2
Insulator-exhaust comp., side
Isolator des Auspuffkastens (seitlich)
Aislador de caja de escape (lateral)
Isolant de boîte d'échappement (de côté)
628 0164237 1
Insulator-exhaust comp., above door
Isolator des Auspuffkastens (über der Tür)
Aislador de caja de escape (sobre la
puerta)
Isolant de boîte d'échappement (au-dessus
de la po
835 0154519 4
Screw
Schraube
Tornillo
Vis
M6 x 25
869 0158897 6
Screw
Schraube
Tornillo
Vis
M8 x 20
25Nm/18ft.lbs
ISO 4017
896 0173783 8
Screw
Schraube
Tornillo
Vis
M8 x 35
25Nm/18ft.lbs
913 0010368 4
Lock nut
Sicherungsmutter
Contratuerca
Contre-écrou
M6 DIN 985
954 0010624 4
Flat washer
Scheibe
Arandela elástica
Rondelle de ressort
B6,4 DIN 125
963 0158899 14
Flat washer
Unterlegscheibe
Arandela plana
Rondelle
M8 ISO 7089
G 50
Front Enclosure cpl.
Gehäuse Komplett Vorne
Conjunto Caja Delantero
Carter de Front
0620707 - 109
11
Ref.
Pos.
Part No.
Artikel Nr.
Qty.
St.
Description
Beschreibung
Descripción
Description
Measurem./Abm.
Torque/Drehm.
Norm
Sealant
Schmierstoff
412 0117815 4
Handle
Handgriff
Manija
Poignée
700 0179942 2
Label
Aufkleber
Calcomania
Autocollant
835 0154519 8
Screw
Schraube
Tornillo
Vis
M6 x 25
913 0010368 8
Lock nut
Sicherungsmutter
Contratuerca
Contre-écrou
M6 DIN 985
954 0010624 8
Flat washer
Scheibe
Arandela elástica
Rondelle de ressort
B6,4 DIN 125
G 50
Handle Mount
Montage des Deichsels
Montaje del Brazo
Montage de Guidon
0620707 - 109
13
Rear Enclosure w/Fuel Fill
Gehäuse (hinten) mit Kraftstofffüller
G 50
Caja (de atrás) con llenador de combustible
Carter (arrière) avec remplisseur de carburant
14
0620707 - 109
Ref.
Pos.
Part No.
Artikel Nr.
Qty.
St.
Description
Beschreibung
Descripción
Description
Measurem./Abm.
Torque/Drehm.
Norm
Sealant
Schmierstoff
18 0159870 1
Rear panel
Blechtafel hinten
Panel trasero
Tableau d'arrière
25 0159874 1
Rear access panel (Medium Mobile Gen.)
Abdeckpanel (hinten, für mittelgrosse
Mobile Gener
Panel de acceso (de atrás, para Generador
mediano)
Tableau à accès (arrière, pour Groupes
Électrogène
110 0153013 1
Filler tube
Füllrohr
Tubo de llenado
Tube de remplisseur
202 0159017 1
Bracket
Konsole
Soporte
Support
223 0155186 1
Vent valve
Entlüftungsventil
Válvula del respiradero
Soupape de sortie d'air
280 0153002 1
Fuel fill port
Kraftstofffüllöffnung
Orificio de relleno de combustible
Port de remplisseur de carburant
285 0153424 1
Fuel fill cap
Kraftstofftankdeckel
Tapa del tanque de combustible
Chapeau de réservoir à essence
M4 x 14
402 0158848 2
Right door hinge
Türscharnier-rechts
Bisagra de puerta-derecha
Charnière de porte-droite
517 0154344 2
Clamp
Schelle
Abrazadera
Agrafe
630 0164239 2
Insulator-rear, side
Isolator (hinten und seitlich)
Aislador (de atrás y lateral)
Isolant (arrière et de côté)
631 0164240 1
Insulator-corner, fuel fill
Isolator-Kraftstoff-Füller Eckwand
Aislador-esquina boca de llenado
combustible
Isolant-console à équerre - remplisseur de
varbura
632 0164241 1
Insulator-duct, rear
Isolator-Röhrenleitung (hinten)
Aislador del tubo (de atrás)
Isolant de tuyauterie (arrière)
639 0164248 1
Insulator-duct, rear
Isolator-Röhrenleitung (hinten)
Aislador del tubo (de atrás)
Isolant de tuyauterie (arrière)
640 0164249 1
Insulator-corner, rear right
Isolator-Eckwand (hinten, rechts)
Aislador-esquina (de atrás, derecha)
Isolant-console à équerre (arrière, droite)
829 0154517 7
Pan head screw
Flachkopfschraube
Tornillo de cabeza de cono achatado
Vis ber
M5 x 20
DIN 7985A
853 0157021 4
Hexagonal flange head screw
Sechskantflanschschraube
Tornillo hexagonal de brida
Vis hexagonale de bride
M8 x 14
25Nm/18ft.lbs
869 0158897 2
Screw
Schraube
Tornillo
Vis
M8 x 20
25Nm/18ft.lbs
ISO 4017
888 0151194 2
Valve
Ventil
Válvula
Soupape
25Nm/18ft.lbs
912 0010369 7
Lock nut
Sicherungsmutter
Contratuerca
Contre-écrou
M5 DIN 985
916 0030066 2
Lock nut
Sicherungsmutter
Contratuerca
Contre-écrou
M8
953 0010625 7
Flat washer
Scheibe
Arandela elástica
Rondelle de ressort
A5 DIN 125
963 0158899 4
Flat washer
Unterlegscheibe
Arandela plana
Rondelle
M8 ISO 7089
990 0115783 1
Vent hose
Entlüftungsschlauch
Manguera del respiradero
Tuyau de sortie d'air
998 0153053 1
Fuel fill hose
Kraftstoffschlauch
Manguera de combustible
Tuyau de carburant
G 50
Rear Enclosure w/Fuel Fill
Gehäuse (hinten) mit Kraftstofffüller
Caja (de atrás) con llenador de combustible
Carter (arrière) avec remplisseur de carburant
0620707 - 109
15
Ref.
Pos.
Part No.
Artikel Nr.
Qty.
St.
Description
Beschreibung
Descripción
Description
Measurem./Abm.
Torque/Drehm.
Norm
Sealant
Schmierstoff
34 0159879 1
Rear left door
Blechtafel hinten & links
Panel trasero y izquierdo
Tableau d'arrière et à gauche
402 0158848 2
Right door hinge
Türscharnier-rechts
Bisagra de puerta-derecha
Charnière de porte-droite
410 0158862 1
Door latch
Türverriegelung
Aldaba de puerta
Loquet de porte
555 0153022 1
Door prop
Türstütze
Apoyo de puerta
Appui de porte
608 0162772 1
Seal
Dichtung
Empaque
Joint
3104mm
633 0164242 2
Insulator-door, rear left
Isolator der Tür (hinten, links)
Aislador de puerta (de atrás,izquierda)
Isolant de porte (arrière, gauche)
869 0158897 4
Screw
Schraube
Tornillo
Vis
M8 x 20
25Nm/18ft.lbs
ISO 4017
963 0158899 4
Flat washer
Unterlegscheibe
Arandela plana
Rondelle
M8 ISO 7089
G 50
Rear Left Door
Linke Tür Hinten
Puerta Trasera Izquierda
Porte-d'Arrière Gauche
0620707 - 109
17
Ref.
Pos.
Part No.
Artikel Nr.
Qty.
St.
Description
Beschreibung
Descripción
Description
Measurem./Abm.
Torque/Drehm.
Norm
Sealant
Schmierstoff
27 0159875 1
Front left door
Tür vorne & links
Puerta delantera y izquierda
Porte d'avant et à gauche
403 0158847 2
Left door hinge
Türscharnier-links
Bisagra de puerta-izquierda
Charnière de porte-gauche
410 0158862 1
Door latch
Türverriegelung
Aldaba de puerta
Loquet de porte
555 0153022 1
Door prop
Türstütze
Apoyo de puerta
Appui de porte
608 0162772 1
Seal
Dichtung
Empaque
Joint
3104mm
635 0164244 1
Insulator-door, front left
Isolator der Tür (vorne, links)
Aislador de puerta (delantero, izquierda)
Isolant de porte (d'avant, gauche)
869 0158897 4
Screw
Schraube
Tornillo
Vis
M8 x 20
25Nm/18ft.lbs
ISO 4017
963 0158899 4
Flat washer
Unterlegscheibe
Arandela plana
Rondelle
M8 ISO 7089
G 50
Front Left Door
Linke Tür Vorne
Puerta Delantera Izquierda
Porte de Front/Gauche
0620707 - 109
21
Wiring Harness/Control Panel
Kabelbaum/Schalttafel
G 50
Conjunto de Cables/Tablero deMando
Harnais de Câbles Électriques/Tableau de Commande
26
0620707 - 109
Ref.
Pos.
Part No.
Artikel Nr.
Qty.
St.
Description
Beschreibung
Descripción
Description
Measurem./Abm.
Torque/Drehm.
Norm
Sealant
Schmierstoff
340 0159118 1
AC wiring harness
AC-Kabelbaum
Conjunto de cables C.A.
Harnais de câbles électriquesCA
341 0164528 1
DC wiring harness
DC-Kabelbaum
Conjunto de cables C.D.
Harnais de câbles électriquesCC
485 0159129 1
Rheostat
Rheostat
Reóstato
Rhéostat
869 0158897 2
Screw
Schraube
Tornillo
Vis
M8 x 20 ISO 4017
920 0115570 3
Flange nut
Flanschmutter
Tuerca de reborde
Ecrou de bride
M8
25Nm/18ft.lbs
DIN 6923
966 0160626 2
Lock washer
Federring
Federring
Rondelle de ressort
M8
979 0118074 2
Lock washer
Federring
Federring
Rondelle de ressort
M8 DIN 6797
990 0154349 4
Diode cpl.
Diode kpl.
Diodo compl.
Rectificateur compl.
G 50
Wiring Harness/Control Panel
Kabelbaum/Schalttafel
Conjunto de Cables/Tablero deMando
Harnais de Câbles Électriques/Tableau de Commande
0620707 - 109
27
Ref.
Pos.
Part No.
Artikel Nr.
Qty.
St.
Description
Beschreibung
Descripción
Description
Measurem./Abm.
Torque/Drehm.
Norm
Sealant
Schmierstoff
458 0160778 1
Run/stop switch
Schalter-Lauf/Halt
Interruptor de marcha/parada
Interrupteur de funcionamiento/arrêt
459 0160779 1
Hour meter switch
Stundenzähler-Schalter
Conmutador del horometro
Commutateur du compteur horaire
460 0159139 1
Engine control module
Motorkontrollmodul
Módulo de mando del motor
Module de contrôle de moteur
485 0159129 1
Rheostat
Rheostat
Reóstato
Rhéostat
570 0153523 1
Guard
Schutz
Protector
Protection
805 0154512 4
Screw
Schraube
Tornillo
Vis
6-32 x 5/16in
884 0115527 2
Pan head screw
Flachkopfschraube
Tornillo de cabeza de cono achatado
Vis ber
M4 x 30 DIN 7985
911 0010370 1
Lock nut
Sicherungsmutter
Contratuerca
Contre-écrou
M4 DIN 985
952 0010628 2
Flat washer
Scheibe
Arandela elástica
Rondelle de ressort
A4,3 DIN 125
971 0154532 4
Lock washer
Federring
Arandela elástica
Rondelle de ressort
M3,5 DIN 127A
997 0165419 1
Liquid crystal display
Flüssigkristallanzeige
Pantalla de cristal líquido
Écran à cristaux liquides
998 0160770 1
Voltage regulator
Spannungsregler
Regulador de voltaje
Régulateur de tension
999 0160771 1
Fuse
Sicherung
Fusible
Fusible
G 50
Control Panel cpl.
Betätigung kpl.
Regulador compl.
Commande compl.
0620707 - 109
31
Ref.
Pos.
Part No.
Artikel Nr.
Qty.
St.
Description
Beschreibung
Descripción
Description
Measurem./Abm.
Torque/Drehm.
Norm
Sealant
Schmierstoff
455 0153263 2
Circuit breaker
Unterbrecher
Interruptor de circuito
Coupe-circuit
20A
456 0153264 1
Circuit breaker
Unterbrecher
Interruptor de circuito
Coupe-circuit
30A
457 0153265 2
Circuit breaker
Unterbrecher
Interruptor de circuito
Coupe-circuit
50A
478 0165354 1
Emergency stop switch
Not-Aus Schalter
Interruptor de parada de emergencia
Interrupteur d'arrêt d'urgence
486 0089849 2
GFI Receptacle Kit
Satz-GFI Steckdose
Juego de tomacorriente GFI
Jeu de prise de courant GFI
487 0153277 2
Receptacle
Steckdose
Tomacorriente
Prise de courant
50A
488 0088827 1
Receptacle (socket)
Steckdose
Tomacorriente
Prise de courant
30A
613 0160647 1
Seal
Dichtung
Empaque
Joint
704 0155460 1
Label
Aufkleber
Calcomania
Autocollant
806 0154513 16
Screw
Schraube
Tornillo
Vis
6-32 x .750
828 0154516 2
Pan head screw
Flachkopfschraube
Tornillo de cabeza de cono achatado
Vis ber
M5 x 16
DIN 7985A
831 0110405 12
Screw
Schraube
Tornillo
Vis
M4 x 14 DIN 7985
911 0010370 12
Lock nut
Sicherungsmutter
Contratuerca
Contre-écrou
M4 DIN 985
912 0010369 1
Lock nut
Sicherungsmutter
Contratuerca
Contre-écrou
M5 DIN 985
952 0010628 12
Flat washer
Scheibe
Arandela elástica
Rondelle de ressort
A4,3 DIN 125
953 0010625 2
Flat washer
Scheibe
Arandela elástica
Rondelle de ressort
A5 DIN 125
971 0154532 16
Lock washer
Federring
Arandela elástica
Rondelle de ressort
M3,5 DIN 127A
G 50
Receptacle Panel cpl.
Steckdosen Tafel
Conjunto Panel Tomacorrientes
Tableau de Prises de Courant
0620707 - 109
33
Ref.
Pos.
Part No.
Artikel Nr.
Qty.
St.
Description
Beschreibung
Descripción
Description
Measurem./Abm.
Torque/Drehm.
Norm
Sealant
Schmierstoff
63 0160589 1
Retaining plate
Lagerplatte
Placa de retención
Plaque d'arrêt
221 0153080 1
Lockout switch key
Schlüssel für Aussperrungsschalter
Llave para interruptor de cierre eléctrico
Clé pour interrupteur de contre-grève
401 0158696 1
Hinge
Scharnier
Bisagra
Charnière
415 0171449 1
Lug box panel
Anschlusspanel
Panel de terminales de conexión
Tableau de cosses terminales
418 0158784 1
Latch
Verriegelung
Aldaba
Loquet
622 0159152 1
Guard
Schutz
Protector
Protection
831 0110405 2
Screw
Schraube
Tornillo
Vis
M4 x 14 DIN 7985
881 0159811 7
Screw
Schraube
Tornillo
Vis
M5 x 16
911 0010370 2
Lock nut
Sicherungsmutter
Contratuerca
Contre-écrou
M4 DIN 985
912 0010369 7
Lock nut
Sicherungsmutter
Contratuerca
Contre-écrou
M5 DIN 985
952 0010628 1
Flat washer
Scheibe
Arandela elástica
Rondelle de ressort
A4,3 DIN 125
953 0010625 3
Flat washer
Scheibe
Arandela elástica
Rondelle de ressort
A5 DIN 125
G 50
Lug Door cpl.
Anschluss-Anlagentür kpl.
Conjunto Puerta de Conexionescompl.
Porte de Cosses Terminales compl.
0620707 - 109
35
Lug Box cpl.
Anschluss Anlage kpl.
G 50
Conjunto Caja de Conexiones compl.
Boîte de Cosses Terminales compl.
36
0620707 - 109
/

Dans d''autres langues
