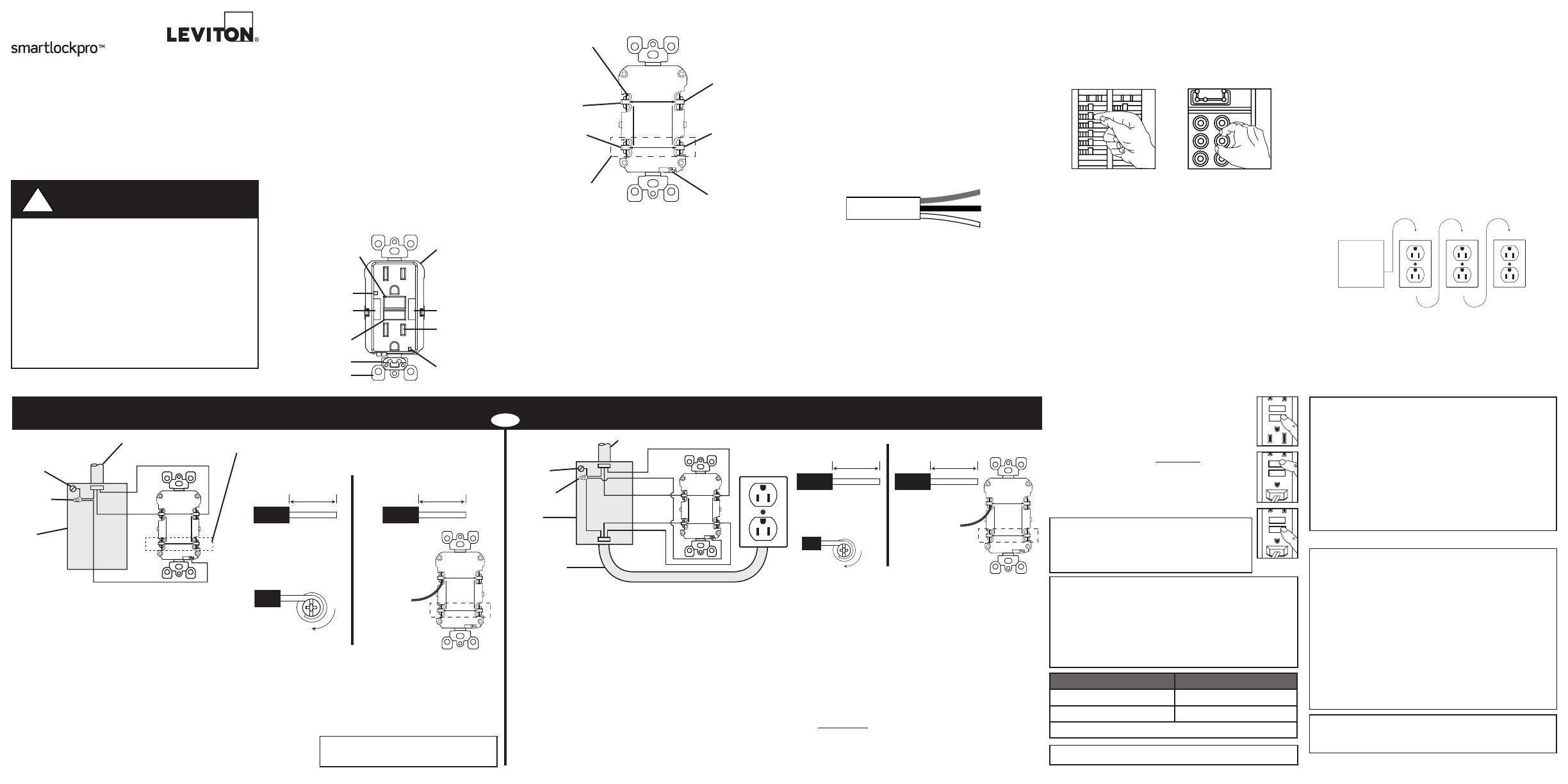

RESET
TEST MONTHLY
TEST MENSUEL
FOLLOW INSTRUCTIONS
SUIVEZ INSTRUCTIONS
RESET
TEST
TEST
CHARGE
LOAD
LIGNE
LINE
WHITE WIRE
FIL BLANC
HOT WIRE
FIL ACTIF
3. Les prises à DDFT peuvent-elles être
installées par leur acheteur?
L’installation des prises à DDFT peut s’avérer plus complexe que
celle des prises conventionnelles.
Pour l’effectuer, on doit s’assurer :
de comprendre les principes et techniques de câblage de
base;
de pouvoir interpréter les divers schémas;
d’avoir de l’expérience en matière de câblage de circuit;
de consacrer quelques minutes aux procédures de mise à
l’essai afin de vérifier le fonctionnement de son câblage.
4. Les câbles de ligne et de charge
Un câble est constitué de 2 ou de 3 fils.
Câble Fils
Câble de ligne :
Ce câble transporte le courant du panneau de branchement
(panneau de fusibles ou de disjoncteurs) à la prise à DDFT. Si
un seul câble entre dans la boîte murale, il s’agit de celui de
LIGNE, dont les fils ne peuvent être raccordés qu’aux bornes
de LIGNE (LINE) du dispositif.
Câble de charge :
Ce câble transporte le courant de la prise à DDFT à une autre
prise du circuit; ses fils ne peuvent être raccordés qu’aux
bornes de CHARGE (LOAD) du dispositif. Ces bornes sont
recouvertes d’un autocollant jaune, lequel NE DOIT PAS être
retiré tout de suite.
Installation et mise à l’essai
des prises à DDFT
Veuillez lire l’ensemble de ce
feuillet avant de commencer.
1. Qu’est ce qu’une prise à DDFT?
Les prises à disjoncteur-détecteur de fuites à la terre (DDFT) diffèrent des prises
conventionnelles; en présence de fuites, leur disjoncteur se déclenche, coupant
rapidement le courant électrique de manière à éviter des blessures graves.
Définition d’une fuite à la terre :
On parle de fuite quand le courant électrique emprunte une voie autre que son
parcours sécuritaire habituel, comme quand il traverse une personne pour atteindre
la terre. Les appareils défectueux peuvent notamment provoquer des fuites.
Les prises à DDFT n’offrent AUCUNE PROTECTION contre les
surcharges, les courts-circuits ou les décharges; on peut donc recevoir
un choc électrique, debout sur une surface non conductrice (comme les
planchers en bois), lorsqu’on touche des fils dénudés, et ce, même si le
circuit est protégé.
Les prises à DDFT sont dotées d’un mécanisme de verrouillage qui
empêche leur réarmement si :
Le dispositif n’est pas alimenté;
On a interverti les raccords de ligne et de charge du dispositif;
Si le dispositif échoue sa procédure de vérification interne, indiquant qu’il pourrait
ne plus être en mesure d’assurer une protection contre les fuites à la terre.
2.
Les caractéristiques de prises à
DDFT
Prise
Bouton TEST
(étape 8)
Bouton RESET
(étape 8)
Borne neutre
(argent) :
raccordement du
fil blanc du câble
de CHARGE
(LOAD)
Borne active
(laiton ou noir) :
raccordement du
fil noir du câble de
CHARGE (LOAD)
Témoin d’état
blanco/rouge
ARRIÈRE DU DISPOSITIF
Borne de terre
(verte) :
raccordement du fil
vert ou dénudé
Borne neutre
(argent) :
raccordement du fil
blanc du câble de
LIGNE (LINE)
5. Coupure du courant
Enficher un appareil électrique, comme une lampe ou un
récepteur radio, dans une des sorties de la prise concernée.
Mettre l’appareil SOUS TENSION. Au panneau de
branchement, trouver le fusible ou le disjoncteur qui protège la
prise en question; retirer ce fusible ou désarmer ce disjoncteur.
L’appareil électrique devrait être HORS TENSION.
Une fois cette vérification faite, enficher le même appareil dans
l’autre sortie afin de s’assurer que l’alimentation soit bien
coupée. Dans le cas contraire, on doit abandonner les travaux
et faire appel à un électricien qualifié.
6. Identification des câbles et des fils
Important :
ON NE DOIT PAS installer la prise à DDFT dans une boîte
murale contenant (a) plus de quatre (4) fils (sans compter les
fils de terre) ou (b) des câbles à plus de deux (2) fils (sans
compter le fil de terre). Dans de tels cas, on doit faire appel à un
électricien qualifié.
Si on remplace une prise existante, la sortir de la boîte murale
sans toutefois en défaire les raccords.
Si un seul câble (2 ou 3 fils) est présent, il s’agit de celui de
LIGNE; la prise est à l’emplacement “C” (schéma de droite).
En défaire les raccords et passer à l’étape 7A.
Si deux câbles (4 ou 6 fils) sont présents, la prise est à
l’emplacement “A” ou “B” (schéma de droite). Procéder aux
étapes (a) à (e) ci-contre.
Borne active (laiton
ou noir) :
raccordement du
fil noir du câble de
LIGNE (LINE)
Couleurs des vis (bornes) :
Verte = Borne de MISE À LA TERRE
Argent = Bornes NEUTRES
Laiton = Bornes ACTIVES
Procédure à suivre en présence de deux (2) câbles
(4 ou 6 fils) :
(a) Défaire les raccords entre le fil blanc et le fil noir d’un des
câbles et la prise existante, et protéger chacun des fils au
moyen d’un serre-fils distinct. S’assurer qu’ils proviennent
bien du même câble.
(b) Réinsérer la prise dans la boîte murale, fixer la plaque mura
-
le et rétablir le courant au panneau de branchement.
(c) Vérifier si le courant alimente la prise; le cas échéant, les
fils protégés sont ceux de CHARGE et, dans le cas
contraire, ces fils sont ceux de LIGNE.
(d) Couper le courant au panneau de branchement, marquer
les fils de LIGNE et de CHARGE, puis retirer l’ancienne
prise.
(e) Passer à l’étape 7B.
Emplacement sur le circuit :
L’emplacement de la prise à DDFT détermine la protection
qu’elle assure aux autres prises du circuit.
Exemple de circuit :
En installant la prise à DDFT à l’emplacement “A”, on protège
les côtés “CHARGE” des prises “B” et “C”. Si la prise à DDFT
est installée à l’emplacement “C”, elle n’assurera aucune
protection aux prises “A” et “B”. Il est important de noter que les
prises “A”, “B” et “C” peuvent se trouver dans des pièces
distinctes.
ABC
LIGNELIGNELIGNE
CHARGECHARGE
Panneau de
branchement
Bride de montage
Agrafe de mise à
la terre autonome
Sortie
VeilleuseVeilleuse
Détecteur de la
veilleuse
AVANT DU DISPOSITIF
*Orifice de câblage
arrière
MISES EN GARDE
!
PK-A3081-10-06-2B
Un autocollant jaune
recouvre les bornes de
CHARGE; ne pas le
retirer tout de suite.
Noir
Noir
Blanc
Blanc
CHARGE
LOAD
LIGNE
LINE
WHITE WIRE
FIL BLANC
HOT WIRE
FIL ACTIF
Mise à la terre
de la boîte (en
présence d'une
borne
de terre)
Noir
Blanc
CHARGE
LOAD
LIGNE
LINE
WHITE WIRE
FIL BLANC
HOT WIRE
FIL ACTIF
Mise à la terre de la
boîte (en présence
d'une borne de terre)
Serre-fils
Câble de LIGNE qui
alimente la prise à DDFT
Boîte
murale
Autocollant jaune qui doit toujours recouvrir les
bornes de CHARGE
Câblage latéral :
Enrouler sur la vis, 2/3
de tour vers la droite
Raccordement des fils
Câblage latéral :
Câblage arrière :
CHARGE
LOAD
LIGNE
LINE
WHITE WIRE
FIL BLANC
HOT WIRE
FIL ACTIF
CHARGE
LOAD
LIGNE
LINE
WHITE WIRE
FIL BLANC
HOT WIRE
FIL ACTIF
7. Raccordement des fils (ne choisir la procédure A ou B qu’après avoir lu le recto de ce feuillet dans son ensemble).
A: Présence d’un seul câble (2 ou 3 fils) dans la boîte murale B: Présence de deux câbles (4 ou 6 fils) dans la boîte murale
OU
Raccorder les fils du câble de LIGNE aux bornes de
LIGNE (LINE) :
Relier le fil BLANC à la borne neutre (ARGENT);
Relier le fil NOIR à la borne active (LAITON ou NOIR).
Raccorder le fil de terre (le cas échéant) :
Dans le cas de boîte sans borne de terre (non illustrée),
raccorder directement le fil DÉNUDÉ (ou VERT) du câble de
LIGNE à la borne de terre de la prise à DDFT.
Dans le cas de boîte avec borne de terre (illustrée ci-dessus),
raccorder deux longueurs de 15 cm (6 po) de fil de calibre 12
ou 14 AWG DÉNUDÉ (ou VERT), l’une à la borne de terre de la
prise à DDFT et l’autre, à la borne de terre de la boîte. Utilisant
un serre-fils, relier les extrémités de ces deux fils au fil de terre
DÉNUDÉ (ou VERT) du câble de LIGNE. Si de tels raccords ont
déjà été effectués, en vérifier la conformité.
Finir l’installation :
Replier les fils dans la boîte, en s’assurant que le fil de terre
n’entre pas en contact avec les bornes NEUTRES ou ACTIVES.
Visser la prise sur la boîte et fixer la plaque murale.
Passer à l’étape 8.
Câblage arrière :
Insérer
complètement
le fil dénudé
et serrer la
borne sur le
conducteur
SEULEMENT.
8.
Vérification du fonctionnement
Pourquoi procéder à cet essai?
Si on raccorde mal les prises à DDFT, elles pourraient n’offrir aucune protection
contre les chocs et les électrocutions attribuables aux fuites à la terre.
Si on inverse les raccords de LIGNE et de CHARGE, la prise à DDFT ne se
réarmera pas et n’alimentera ni ses sorties, ni les autres prises du circuit.
Procédure :
(a) Ce dispositif est livré en position désarmée; il ne peut être réarmé qu’une
fois l’alimentation rétablie après avoir été adéquatement raccordé. Brancher
un appareil électrique, comme une lampe ou un récepteur radio, dans une
des sorties du dispositif. Rétablir le courant au panneau de branchement.
S’assurer que le dispositif est encore désarmé en appuyant sur le bouton
TEST. Si l’appareil est hors tension et le DDFT refuse de se réarmer, se
reporter à la section DIAGNOSTIC DES ANOMALIES (les raccords de ligne et
de charge ont été inversés).
b) Enfoncer complètement le bouton RESET et le relâcher. Si le témoin s’allume
et l’appareil se met sous tension, le dispositif a été correctement installé. Si le
témoin est rouge (s’il reste allumé ou clignotant), ou si le DDFT ne peut être
réarmé; se reporter à la section AUTOVÉRIFICATION.
c) Si on a procédé à l’étape 7B de l’installation, enficher l’appareil électrique dans
Câble de
CHARGE qui
alimente les
autres prises
Serre-fils
Boîte
murale
Raccorder les fils du câble de LIGNE aux bornes de LIGNE (LINE) :
Relier le fil BLANC à la borne neutre (ARGENT);
Relier le fil NOIR à la borne active (LAITON ou NOIR).
Raccorder les fils du câble de CHARGE aux bornes de CHARGE
(LOAD) :
Retirer l’autocollant JAUNE de manière à dévoiler les bornes de CHARGE;
Relier le fil BLANC à la borne neutre (ARGENT);
Relier le fil NOIR à la borne active (LAITON ou NOIR).
Raccorder le fil de terre (le cas échéant) :
Raccorder deux longueurs de 15 cm (6 po) de fil de calibre 12 ou
14 AWG DÉNUDÉ (ou VERT), l’une à la borne de terre de la prise
à DDFT et l’autre, le cas échéant, à la borne de terre de la boîte.
Utilisant un serre-fils, relier les extrémités de ces deux fils au fil de
terre DÉNUDÉ (ou VERT) du câble de LIGNE ou de CHARGE. Si de
tels raccords ont déjà été effectués, en vérifier la conformité.
Finir l’installation :
Replier les fils dans la boîte, en s’assurant que le fil de terre n’entre
pas en contact avec les bornes NEUTRES ou ACTIVES. Visser la prise
sur la boîte et fixer la plaque murale.
Passer à l’étape 8.
Câble de LIGNE qui alimente la prise à DDFT
Câblage latéral :
Enrouler sur la vis,
2/3 de tour vers la
droite
Raccordement des fils
Câblage latéral : Câblage arrière :
les prises avoisinantes de manière à déterminer lesquelles
ont elles aussi été privées de courant lorsqu’on a appuyé
sur le bouton TEST. Mettre un autocollant de protection
par DDFT sur chacune de ces prises, puis appuyer sur le
bouton RESET pour réarmer le dispositif. NE PAS enficher
d’équipement de survie dans les prises dont l’alimentation
a été coupée.
d) Appuyer sur le bouton TEST chaque mois afin de vérifier
le bon fonctionnement du dispositif, sans oublier d’appuyer
sur le bouton RESET une fois l’essai terminé. Si le témoin
d’état ne devient pas blanc après qu’on ait enfoncé et
relâché le bouton RESET, ou encore si le DDFT ne peut
être réarmé, celui-ci doit être remplacé.
Fil
1,9 cm (0,75 po)
Fil
1,6 cm (0,63 po)
Fil
1,9 cm (0,75 po)
Fil
1,6 cm (0,63 po)
PK-A3081-10-06-2B© 2017 Leviton Mfg. Co., Inc.
DIAGNOSTIC DES ANOMALIES
Couper le courant et s’assurer de la conformité des raccords par
rapport au schéma de câblage approprié (étape 7A ou 7B). S’assurer
qu’aucun fil n’est libre ou mal raccordé. Si aucun des témoins n’est
allumé, il se pourrait que la prise ne soit pas alimentée ou que les
raccords ligne/charge aient été inversés. Si on change les raccords
de la prise, il faut reprendre la procédure d’essai décrite à l’étape 8.
Câblage arrière :
Insérer
complètement
le fil dénudé
et serrer la
borne sur le
conducteur
SEULEMENT.
GARANTIE LIMITÉE DE 2 ANS ET EXCLUSIONS
Leviton garantit au premier acheteur, et uniquement au crédit du dit acheteur, que ce produit ne présente ni
défauts de fabrication ni défauts de matériaux au moment de sa vente par Leviton, et n’en présentera pas
tant qu’il est utilisé de façon normale et adéquate, pendant une période de 2 ans suivant la date d’achat.
La seule obligation de Leviton sera de corriger les dits défauts en réparant ou en remplaçant le produit
défectueux si ce dernier est retourné port payé, accompagné d’une preuve de la date d’achat, avant la fin de
la dite période de 2 ans, à la Manufacture Leviton du Canada Limitée, au soin du service de l’Assurance
Qualité, 165 boul. Hymus, Pointe-Claire, (Québec), Canada H9R 1E9. Par cette garantie, Leviton exclut
et décline toute responsabilité envers les frais de main d’oeuvre encourus pour retirer et réinstaller le produit.
Cette garantie sera nulle et non avenue si le produit est installé incorrectement ou dans un environnement
inadéquat, s’il a été surchargé, incorrectement utilisé, ouvert, employé de façon abusive ou modifié de
quelle que manière que ce soit, ou s’il n’a été utilisé ni dans des conditions normales ni conformément aux
directives ou étiquettes qui l’accompagnent. Aucune autre garantie, explicite ou implicite, y compris
celle de qualité marchande et de conformité au besoin, n’est donnée, mais si une garantie implicite est
requise en vertu de lois applicables, la dite garantie implicite, y compris la garantie de qualité marchande et
de conformité au besoin, est limitée à une durée de 2 ans. Leviton décline toute responsabilité envers
les dommages indirects, particuliers ou consécutifs, incluant, sans restriction, la perte d’usage
d’équipement, la perte de ventes ou les manques à gagner, et tout dommage-intérêt découlant du
délai ou du défaut de l’exécution des obligations de cette garantie. Seuls les recours stipulés dans
les présentes, qu’ils soient d’ordre contractuel, délictuel ou autre, sont offerts en vertu de cette garantie.
Ligne d’Assistance Technique : 1 800 405-5320 (Canada seulement) www.leviton.com
RESET
TEST
TEST
RESET
RESET
TEST
TEST
RESET
RESET
TEST
TEST
RESET
AUTOVÉRIFICATION
Les prises à DDFT à mécanisme d’autovérification présentent les mêmes
caractéristiques que les modèles conventionnels à la différence qu’elles
mettent périodiquement à l’essai leurs composants électroniques afin de
confirmer leur bon fonctionnement. Le témoin restera allumé en blanc si le
dispositif est alimenté du côté ligne et fonctionne correctement.
Indication d’un problème : le témoin s’allume ou clignote en rouge si un
problème a été détecté. Le cas échéant, appuyer sur le bouton TEST pour
désarmer le DDFT. Remplacer le DDFT s’il ne se réarme pas. REMARQUE :
le témoin pourrait s’allumer brièvement en rouge au moment de la mise sous
tension ou du réarmement.
SmartlockPro est une marque de commerce de Leviton Manufacturing
Co., déposée aux États-Unis, au Canada, au Mexique et en Chine.
Ce produit est protégé par les brevets américains : 6,040,967; 6,246,558; 6,282,070;
6,381,112; 6,437,953; 6,646,838; 6,657,834; 6,788,173; 6,864,766; 6,944,001; 7,336,458;
7,355,117; 7,400,479; 7,463,124; 7,697,252; 7,737,809; 7,764,151; 7,820,909; 7,862,350;
7,868,719; 7,907,371; 8,004,804; 8,054,595; 8,130,480; 8,242,362; 8,444,309; 8,587,914;
8,599,522; 8,944,859; D674,753 et les droits étrangers correspondants.
DÉCLARATION DE LA FCC
Cet équipement a fait l’objet de tests et a été jugé conforme aux normes en matière
de dispositifs numériques de classe B, en vertu de la partie 15 des règlements de la
FCC, et conforme aux normes en matière de brouillage (NMB) préjudiciable en vertu
de la réglementation du ministère canadien des Communications. Ces normes ont
été élaborées dans le but d’assurer une protection raisonnable contre le brouillage
préjudiciable quand l’équipement est utilisé en milieu résidentiel. Cet équipement
génère, utilise et peut irradier de l’énergie haute fréquence; s’il n’est pas installé et
utilisé conformément aux directives, il peut engendrer des perturbations susceptibles
de brouiller les radiocommunications. Il est cependant impossible de garantir
l’absence de telles perturbations dans une installation donnée. Si cet équipement
est source de parasites au niveau des récepteurs radio ou des téléviseurs, ce qu’on
peut déterminer en le mettant sous et hors tension, on recommande à l’utilisateur de
rectifier la situation en adoptant une ou plusieurs des mesures suivantes :
• réorienter ou déplacer l’antenne réceptrice;
• augmenter la distance entre l’équipement et le récepteur;
• brancher l’équipement à une prise sur un circuit autre que celui où est branché le récepteur;
• consulter le détaillant ou un technicien expérimenté en matière de radios ou de téléviseurs
.
DÉCLARATION IC
Le présent appareil est conforme aux CNR d'Industrie Canada applicables aux
appareils radio exempts de licence. L'exploitation est autorisée aux deux conditions
suivantes : (1) l'appareil ne doit pas produire de brouillage, et (2) l'utilisateur de
l'appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est
susceptible d'en compromettre le fonctionnement.
N
o
de cat. Valeurs nominales
GFNL1 15 A-125 V c.a., 60 Hz
GFNL2 20 A-125 V c.a., 60 Hz
Tous les dispositifs ont une intensité nominale de 20 A en continu
REMARQUE: les bornes de CHARGE
acceptent les fils de cuivre pleins ou toronnés
d’un calibre de 10 à 14 AWG.
Afin d’éviter les chocs graves ou l’électrocution, on doit toujours COUPER le
courant au panneau de branchement avant de toucher au câblage.
N’utiliser cette prise à DDFT qu’avec du fil de cuivre ou plaqué cuivre; ne
pas s’en servir en présence de
fil d’aluminium.
Ne pas installer cette prise à DDFT sur un circuit qui alimente de
l’équipement de survie parce qu’en cas de déclenchement, ce circuit sera
coupé.
• Dans des emplacements humides ou mouillés, la prise à DDFT doit être
homologuée et marquée comme étant intempérisée (marque WR en
anglais).
• Dans des emplacements mouillés, on doit protéger la prise à DDFT au
moyen d’un couvercle ou d’un capot apte à tenir au sec tant les sorties que
la face des fiches qui y sont branchées.
• Ce dispositif doit être installé conformément aux codes nationaux et locaux
de l’électricité.
/

Ce manuel convient également à
