Installation Chart

Unscrew screws from the rear of

the chassis then remove the top

cover

Ослабьте два винта на задней

панели корпуса и снимите

верхнюю крышку.

取下上蓋螺絲,取下上蓋板Lösen Sie die beiden Schrauben von

der Rückseite des Gehäuses,

entfernen Sie dann die obere

Abdeckung.

Dévissez les deux vis de l'arrière du

boîtier puis retirez le panneau

supérieur.

Afloje dos tornillos de la parte posterior

del chasis para retirar la cubierta

superior.

Allentare le due viti sul lato posterior

del telaio e poi rimuovere il coperchio

superiore.

取下上盖螺丝,取下上盖板

ケース後部のネジ2本をゆるめ

てからトップカバーを取り

外します。

섀시 후면에 있는 두 개의

나사를 푼 다음

상단 커버를 분리합니다.

Unscrew four screws from the

optical drive bracket to remove it

Lösen Sie die vier Schrauben,

welche den Schacht für das optische

Laufwerk halten, nehmen Sie den

Schacht heraus.

Dévissez les quatre vis fixant le casier

du lecteur optique afin de le retirer

Desatornille cuatro tornillos que

sujetan el bracket del dispositivo óptico

y luego retírelo.

Svitare le 4 viti che tengono la staffa

del drive ottico e quindi rimuoverlo.

Открутите четыре шурупа,

удерживающих кронштейн

жесткого диска, и выньте

кронштейн.

鬆開光碟架4顆螺絲,卸下光碟架

松开光盘架4颗螺丝,卸下光盘架

Before you begin, please make sure that you

(1) have all components collected

(2) check that all components do not have compatibility problems with each other or

with the case

(3) if possible, assemble the components outside the case first to make sure they are working

(4) keep the motherboard manual ready for reference during installation

(5) prepare a Philips screwdriver.

Installation Guide

Unscrew two screws from the center brace to remove it

Lesen Sie die beiden Schrauben an der mittleren Halterung, nehmen Sie die Halterung heraus.

Dévissez les deux vis de la barre centrale afin de la retirer.

Desatornille dos tornillos del eje central para quitarlo.

Svitare le due viti del gancio centrale per rimuoverlo.

Открутите два шурупа на центральной скобе и выньте ее.

鬆開中支架2顆螺絲,卸下中支架

松开中支架2颗螺丝,卸下中支架

Installation Guide

Install power supply into the case. If you use a power supply with 120mm fan or bigger, we recommend installing it with the fan facing left (outwards).

For more information regarding power supply size limitations, please refer to the component guide in later pages

Falls Sie ein Netzteil mit einem 120 mm-Lüfter (oder größer) verwenden, empfehlen wir eine Installation, bei der der Lüfter nach links (außen) zeigt.

Weitere Hinweise zur Größenbeschränkung bei Netzteilen finden Sie in den Komponentenhinweisen auf den folgenden Seiten.)

Si vous utilisez une source d'alimentation avec un ventilateur de 120mm ou plus, nous vous recommandons d'installer avec le ventilateur tourné

vers la gauche (vers l'extérieur).

Si usa una fuente de alimentación con un ventilador de 120mm o mayor, le recomendamos instalarlo con el ventilador hacia la izquierda

(hacia afuera). Para tener mas informacion sobre las limitaciones de tamano de la fuente de alimentacion, por favor consulte la guia de

componenetes que aparece en paginas posteriores.

Se si utilizza un alimentatore con ventola da 120 mm o più grande, si consiglia di installarlo con la ventola rivolta verso sinistra (verso l'esterno).

Per maggiori informazioni in merito alle limitazioni in dimensioni degli alimentatori installabili, fare riferimento alla guida nelle pagine seguenti.

При использовании блока питания со 120-мм и более мощным вентилятором мы рекомендуем устанавливать его, направленным влево

(наружу). Более подробную информацию об ограничениях на габариты блока питания вы найдете на следующих страницах руководства.

將電源供應器由上放入機殼內,如果有12cm或以上尺寸的風扇,我們建議朝左(外部)(關於電源供應器長度規格,請參考元件尺寸限制)

将电源供应器由上放入机壳内,如果有12cm或以上尺寸的风扇,我们建议朝左(外部)(关于电源供应器长度规格,请参考组件尺寸限制)

120mmまたはそれより大きいファンの付属した電源を使用される場合は、ファンが左側（外向き）になるように設置することを推奨します。

전원 공급장치에 120mm 이상의 팬이 있는 경우 팬이 정면 왼쪽(바깥쪽)을 향하도록 설치할 것을 권장합니다.

Insert the I/O shield included with your motherboard into the rear I/O slot on the case

Setzen Sie das mit Ihrem Motherboard gelieferte I/O-Blech in die Aussparungen an der Rückseite des Gehäuses ein,

installieren Sie anschließend das Motherboard im Gehäuse.

Insérez la plaque d'E/S inclus avec votre carte mère, puis installez la carte mère dans le boîtier

Inserte el protector de E/S incluido en su placa base, luego instale la placa base en la carcasa.

Installare la mascherina I/O inclusa con la scheda madre, quindi installare la mainboard nel case.

Установите заглушку для разъёмов задней панели материнской платы, прилагаемую к материнской плате,

затем установите материнскую плату в корпус.

將I/O彈片裝上機殼

将I/O弹片装上机壳

お持ちのマザーボードに付属のI/Oシールドを挿入してから、ケースの中にマザーボードを取り付けます。

메인보드와 같이 동봉된 I/O Shield 를삽입한 후, 메인보드를케이스에설치합니다.

Installation Guide

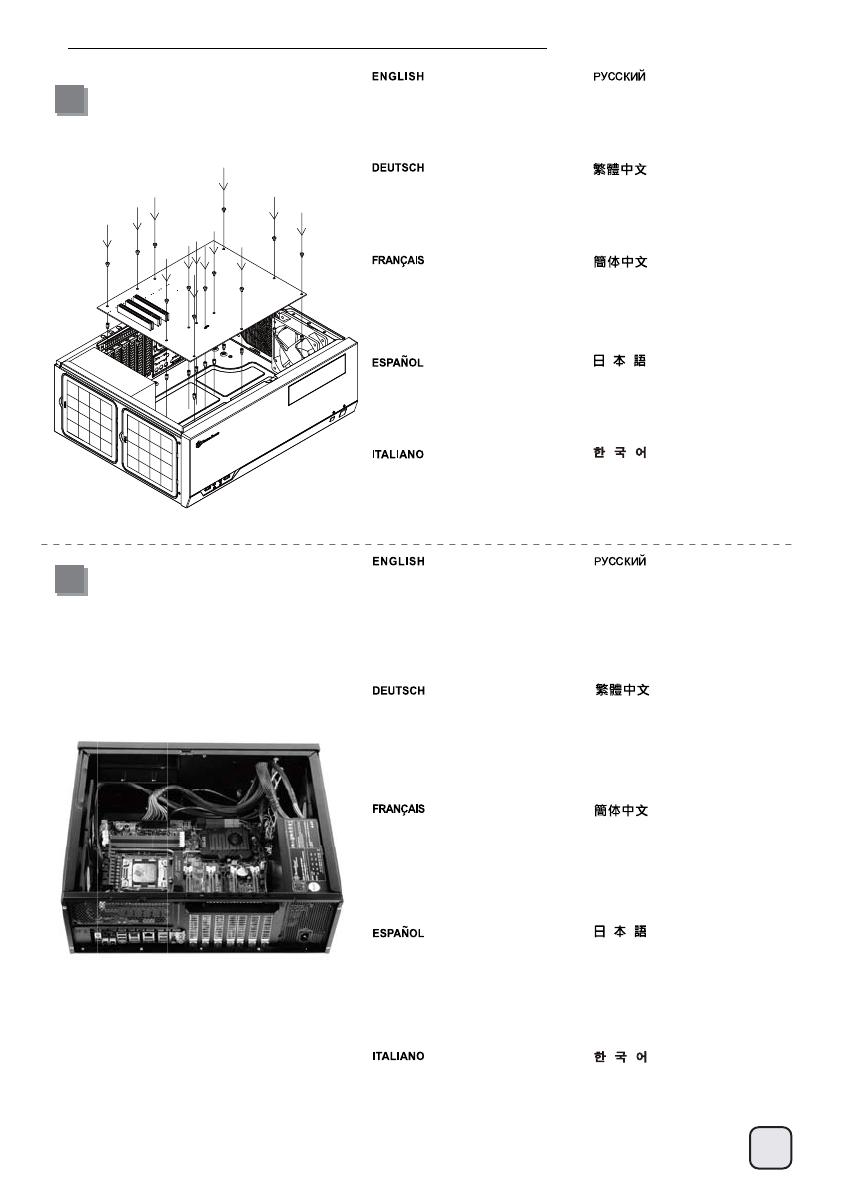

If required, install additional

motherboard standoffs onto the

motherboard tray, then install the

motherboard into the case and secure

with SCREW C

Si nécessaire, veuillez installer des

entretoises de carte mère

supplémentaires sur le plateau de la

carte mère, puis installer la carte mère

dans le boîtier et attachez-la avec la

VIS C.

Si es necesario, instale soportes

adicionales para placas base en la

bandeja de la placa base, luego

instale la placa base en la carcasa y

fíjela con TORNILLOS C

Se necessario, installare distanziatori

supplementari della scheda madre

cassetto della scheda madre, quindi

installare la scheda madre nel case e

fissarla con la VITE C

If required, install additional

motherboard standoffs onto the

motherboard tray, then install the

motherboard into the case and secure

with SCREW C

При необходимости установите

дополнительные опорные винты

на лоток системной платы, затем

установите системную плату в корпус

и закрепите с помощью винта C

请依需求将SCREW D 的主板螺柱锁固

于机壳,再将主板装入机壳,

用SCREW C 螺丝将其锁固

必要な場合は、マザーボードトレイに

追加のマザーボードスペーサーを取り

付けてから、ネジCでマザーボードをケ

ースに固定します。

필요할 경우 메인보드 트레이 위에

메인보드 스탠드오프를 추가 설치한 다음

메인보드를 케이스에 끼우고 나사 C로

고정하십시오.

請依需求將SCREW D 的主機板螺柱鎖

固於機殼,再將主機板裝入機殼,

用SCREW C 螺絲將其鎖固

We recommend at this point to start

thinking about routing the cables

cleanly before connecting them to

the motherboard, cables include fan

cables, power supply 24pin cable,

CPU ATX 4pin/EPS12V 8pin, front

panel connectors, and front I/O

connectors

An diesem Punkt empfehlen wir Ihnen,

über eine saubere Verlegung der Kabel

nachzudenken, bevor Sie die Kabel an

das Motherboard anschließen. Zu den

Kabeln zählen Stromversorgungskabel

(24-polig), CPU ATX-Kabel

(4-polig)/EPS 12 V-Kabel (8-polig),

Frontblenden-Anschlusskabel sowie

Front-I/O-Kabel.

A ce stade nous recommandons de

commencer à organiser proprement

les câbles avant de les brancher à la

carte mère, câbles de ventilateurs,

connecteur 24pin de l'alimentation,

Connecteur ATX 4 pin/EPS12V 8pin

du processeur, connecteurs du

panneau frontal, et les connecteurs

des ports E/S frontaux.

Le recomendamos que en este punto

comience a enrutar los cables con

limpieza antes de conectarlos a la placa

base. El término “cables” incluye los

cables de los ventiladores, el cable de

24 pines de la fuente de alimentación,

el de 4 pines CPU ATX/8 pines EPS12V,

conectores del panel frontal y

conectores de E/S frontales.

A questo punto, si raccomanda di

pensare a come gestire la disposizione

dei cavi interni prima di connetterli alla

scheda madre. Si fa riferimento ai i cavi

delle ventole, all cavo dell’alimentatore

a 24 pin, al 4pin ATX ed EPS 12V 8 pin,

alle connessioni del pannello frontale

ed alle connessioni frontali I/O.

Мы рекомендуем задуматься о

прокладке кабелей до их подключения

к материнской плате. Имеются в

виду

следующие кабели: кабели

вентиляторов, 24-контактный силовой

кабель, 4-контактный ATX и

8-контактный EPS 12В кабели ЦП,

разъемы передней панели и передние

разъемы ввода/вывода.

我們建議您可以在這時開始理線,

請先安插好ATX24Pin接線,

Front panel controller

與Front I/O

我们建议您可以在这时开始理线,

请先安插好ATX24Pin接线,

Front panel controller

与Front I/O

CPU ATX 4 /EPS12V 8

I/O

이번 단계에서부터 케이블 정리에대해

생각해주시기를권장합니다.팬케이블,

파워 서플라이 24핀케이블, CPU,

ATX 4핀/EPS 12V 8pin,전면패널 커넥터,

전면 IO 커넥터등이 대상이 됩니다.

Installation Guide

Install 2.5” drive onto the floor of the case and secure with screws. Make sure drive connectors are facing the rear of the case

Installieren Sie das 2,5 Zoll-Laufwerk im unteren Teil des Gehäuses; anschließend mit Schrauben fixieren. Stellen Sie sicher,

dass die Laufwerksanschlüsse in Richtung Gehäuserückseite zeigen

Installez le lecteur 2,5" dans la partie inférieure du châssis et attachez-le avec des vis. Vérifiez que les connecteurs

pour lecteur font face à l'arrière du châssis

Instale el dispositivo de 2,5" en el suelo de la carcasa y fíjelo con tornillos. Asegúrese de que los conectores de los dispositivos se

orientan hacia la parte trasera de la carcasa.

Installare l’unità 2.5” sulla base del case e fissarla con le viti. Assicurarsi che connettori dell'unità siano rivolti verso la parte posteriore del case

Установите 2,5-дюймовый дисковод в нижней части корпуса и закрепите его винтами. Разъемы подключения диска должны

быть обращены к задней панели корпуса

將2.5”硬碟裝入底板,並鎖固,接頭朝後

将2.5”硬盘装入底板,并锁固,接头朝后

2.5”ドライブをケース底部に設置しネジで固定します。ドライブのコネクタがケース後部に向いていることを確認します。

2.5”ドライブをケス底部に設置しネジで固定します。ドライブのコネクタがケス後部に向いていることを確認します。

Installation Guide

Use small bracket included in the

accessories box to install 3.5” drive

beneath the optical drive area

Verwenden Sie die mitgelieferte

kleine Halterung zur Installation des

3,5-Zoll-Laufwerks unter dem Bereich

des optischen Laufwerks

Utiliser le petit support fourni dans la

boîte d'accessoires pour installer le

disque 3,5" sous la zone de lecteur

optique.

Use el bracket pequeño incluido en

la caja de accesorios para instalar el

dispositivo de 3,5” bajo la zona del

dispositivo óptico

Utilizzare la piccola staffa inclusa nella

scatola degli accessori per installare

l’unità da 3,5" sotto la zona dell’unità

ottica

Для установки 3,5-дюймового диска

под оптическим приводом используйте

малый кронштейн из пакета

аксессуаров

使用零件包內附小架,

安裝光碟機下方的3.5”硬碟

使用零件包内附小架,

安装光驱下方的3.5”硬盘

3.5”ドライブは、アクセサリボックス

内の小型ブラケットを使って、

光学ドライブの下方に設置します。

액세서리 상자에 들어 있는 소형 브래킷을

이용해서 광 드라이브 영역 아래쪽에

3.5" 드라이브를 설치하십시오.

Depending on your configuration,

pre-connect any SATA cables to

your motherboard before installing

expansion cards

Je nach Konfiguration schließen

Sie jegliche SATA-Kabel an Ihrem

Motherboard an, bevor Sie

Erweiterungskarten installieren

Selon votre configuration,

veuillez pré-brancher les câbles

SATA de votre carte mère avant

d'installer des cartes d'extension.

Dependiendo de su configuración,

pre-conecte cualquier cable SATA

a su placa base antes de instalar

las tarjetas de expansión

In base alla configurazione,

pre-collegare tutti i cavi SATA alla

scheda madre prima di installare le

schede di espansione

В зависимости от конфигурации,

перед установкой карт расширения

подключите к системной плате

кабели SATA

視配置而定,介面卡可能擋住主機板

的SATA插槽,建議您先數好需要的

SATA線材,這時先插好

视配置而定,适配卡可能挡住主板

的SATA插槽,建议您先数好需要的

SATA线材,这时先插好

ご使用の構成に依存しますが、

拡張カード装着の前に必要な

SATAケーブルを前もってマザーボー

ドに接続しておきます。

사용자의 구성에 따라서는 확장 카드를

설치하기 전에 메인보드에 SATA

케이블을 미리 연결해야 합니다.

Installation Guide

Remove expansion slot covers as required, install expansion cards and secure with screws

Entfernen Sie die Abdeckungen des Erweiterungssteckplatzes wie erforderlich; installieren

Sie die Erweiterungskarten und sichern Sie mit Schrauben

Retirez les caches des fentes d’extension si nécessaire, installez les cartes d'extension et attachez-les avec des vis.

Retire las cubiertas de los zócalos de expansión según lo necesite, instale tarjetas de expansión y fíjelas con tornillos

Rimuovere le coperture degli alloggi di espansione come necessario, installare schede di espansione e fissarle con le viti

При необходимости снимите крышки слотов расширения, установите карты расширения и закрепите винтами

先取下擴充槽上的蓋板與擋片,再將擴充卡裝入,並以內附螺絲鎖固。

先取下扩展槽上的盖板与挡片,再将扩充卡装入,并以内附螺丝锁固。

必要に応じて拡張スロットカバーを外し、拡張カードを装着してからネジで固定します。

확장 슬롯 커버를 분리한 다음, 필요한 확장 카드를 설치하고 제공된 나사를 사용하여 고정시키십시오.

Installation Guide

Install hard drive and optical drive to optical drive bracket as required. For more details on installation of this bracket, please refer to the

guides in the later pages

Installieren Sie Festplatte und optisches Laufwerk wie erforderlich in der Halterung für optische Laufwerke. Weitere Einzelheiten zur

Installation dieser Halterung entnehmen Sie bitte den Anleitungen auf späteren Seiten

Installez le disque dur et le lecteur optique sur le support de lecteur optique si nécessaire. Pour plus de détails sur l'installation de ce support,

veuillez consulter les guides dans les pages suivantes.

Instale un disco duro o dispositivo óptico en el bracket para dispositivo óptico según lo precise. Para más detalles sobre la instalación

de este bracket, por favor consulte las guías de páginas posteriores

Installare il disco rigido e l’unità ottica al supporto dell'unità ottica come necessario. Per altri dettagli sull'installazione di questa staffa,

di consultare le guide nelle pagine successive

Установите жесткий диск и оптический привод соответствующим образом на кронштейн оптического привода. Подробная информация

по установке этого кронштейна дана в руководствах, приведенных далее

將硬碟與光碟安裝上光碟架,如果要用向下相容的方式安裝,請參考說明

将硬盘与光盘安装上光盘架,如果要用向下兼容的方式安装,请参考说明

必要に応じて、光学ドライブ・ブラケットにハードディスクドライブと光学ドライブをインストールします。

このブラケットのインストールに関する詳細は、後述ページにおけるガイドをご参照ください。

필요할 경우 하드 드라이브와 광 드라이브를 광 드라이브 브래킷에 설치하십시오. 이 브래킷 설치에 관한 자세한 내용은

다음 페이지의 지시사항을 참조하십시오.

Installation Guide

Remove 5.25” drive bay cover

if needed

Entfernen Sie die Abdeckung des

5,25-Zoll-Laufwerkseinschubs,

falls erforderlich

Retirez le couvercle de la

baie de lecteur 5,25" si

nécessaire.

Retire la cubierta de la bahía de

dispositivos de 5,25” si lo necesita

Rimuovere la copertura

dell’alloggio unità 5,25",

se necessario

При необходимости снимите

крышку отсека 5,25-дюймового

диска

移除需要安裝的5.25”檔板

移除需要安装的5.25”檔板

必要ならば5.25”ドライブ

ベイカバーを取外します。

필요할 경우 5.25" 드라이브

베이 커버를 벗기십시오.

Bauen Sie die mittlere Halterung

wieder in das Gehäuse ein.

Réinstallez la barre central

dans le boîtier.

Reinstale el eje central

en la carcasa.

Reinstallare il gancio centrale

nel case.

Вставьте центральную скобу

обратно в корпус.

安裝中支架

安装中支架

Reinstall the center brace back

into the case

Installation Guide

Reinstall the optical drive bracket

back into the case

Installieren Sie die Halterung für

optische Halterungen wieder im

Gehäuse

Réinstallez le support du lecteur

optique dans le boîtier.

Reinstale el bracket para

dispositivo óptico de nuevo en

la carcasa

Reinstallare il supporto dell'unità

ottica sul telaio

Установите кронштейн оптического

привода в корпус

將光碟架裝回機殼

将光盘架装回机壳

光学ドライブ・ブラケッ

トをケースに戻します。

광 브라이브 브래킷을 케이스에

도로 끼우십시오.

Schließen Sie alle Daten- und

Netzkabel für die installierten

Laufwerke an. 90 Grad

Branchez tous les câbles de données

et d'alimentation pour les lecteurs

installés. Des connecteurs coudés

à 90 degrés sont recommandés pour

mieux économiser de l'espace.

Conecte todos los cables de datos

y potencia para los dispositivos

instalados. Los conectores en ángulo

de 90 grados se recomiendan para

ahorrar más espacio

Collegare tutti i cavi dati e di

alimentazione per le unità installate.

Sono raccomandati connettori ad

angolo di 90 gradi per un migliore

risparmio di spazio

Подключите все кабели данных и

питания к установленным приводам.

Для оптимального использования

объема корпуса рекомендуется

использовать Г-образные разъемы

安裝所有Drive Bay的連接線,

無論是排線或是電源線,我們都建議

最好用90度的，比較省空間

安装所有Drive Bay的连接线,

无论是扁平电缆或是电源线,我们都建

议最好用90度的，比较省空间

装着されたドライブの用のデータ

および電源ケーブルを全部接続します。

より優れたスペース節約には、90度ア

ングルコネクタがお勧めです。

설치된 드라이브를 위한 모든 데이터와

전원 케이블을 연결하십시오. 좁은

공간의 경우 90도 각도의 커넥터

사용을 권장합니다.

Connect all data and power cables

for installed drives. 90 degree

angled connectors are recommended

for better space saving

Bra

et d

à 9

Installation Guide

Reinstall top cover back onto the case to complete installation

Bringen Sie zum Abschluss der Installation die obere Abdeckung wieder am Gehäuse an

Réinstallez le couvercle supérieur sur le boîtier pour terminer l'installation.

Reinstale la cubierta superior de nuevo en la carcasa para completar la instalación

Reinstallare la copertura superiore sul case per completare l'installazione

Установите верхнюю крышку на корпус

裝回上蓋板,完成組裝

装回上盖板,完成组装

上部カバーをケースに戻すと、インストールは完了です。

상단 커버를 케이스에 도로 씌우면 설치가 완료됩니다.

Connector definition

(1) Front panel connector installation no polarity, so they can be connected

in any orientation

Power switch and reset switch installation guide:

Please refer to the motherboard manuals for the motherboard’s “Front Panel Connector” or “System Panel Connector” pin definitio

Power switch and reset switch have no polarity, so they can be connected in any orientation.

Bitte suchen Sie in der Motherboard-Dokumentation nach der Pinbelegung der Anschlüsse des Frontbedienfeldes („Front Panel Conne

oder „ System Panel Connectors“). Ein-/Austaste und Rücksetztaste benötigen keine bestimmte Polarität, können daher beliebig (o

und - zu achten) angeschlossen werden.

Veuillez-vous référer au manuel de votre carte mère pour la description des broches "des connecteurs du panneau frontal" et des

"des connecteurs du panneau système". Les interrupteurs d'allumage et de réinitialisation ne possède pas de polarité, donc ils peuvent être

branché dans les deux sens.

Por favor, consulte en los manuales de la placa base la configuración de pines del “Conector de panel frontal” ó “Conector de panel de sistema”

de su placa base. Los interruptores de encendido y reseteo no tienen polaridad, luego se pueden conectar con cualquier orientac

Fare riferimento al manuale della scheda madre nella sezione “Connettori del pannello frontale” o “Connettori del pannello di sistema”. Power

switch e reset switch non hanno polarità, posso essere pertanto connessi con qualsiasi orientamento.

Описание контактов разъемов приведены в разделах “Разъемы передней панели” или “Разъемы системной панели” руководства

пользователя материнской платы. Выключатель питания и кнопка перезагрузки не имеют полярности, поэтому их можно подключать

в любой ориентации.

請參考主機說明書的Front Panel Connectors安裝Pin Define,將Connector插上；Power Switch 與Reset Switch並無正負極性之分,

反插正插都不影響功能性。

请参考主机说明书的Front Panel Connectors安装Pin Define,将Connector插上；Power Switch 与Reset Switch并无正负极性之分,

反插正插都不影响功能性。

메인보드 매뉴얼의 전면패널 커넥터 혹은 시스템패널 커넥터 핀을 참조하기 바랍니다. 파워 스위치와 리셋 스위치는 극성이 없어 어떤

방향으로 설치해도 무방합니다.

マザーボードの「フロントパネルコネクタ」または「システムパネルコネクタ」のピン配列についてはマザーボードマニュアルを参照してください。

電源スイッチとリセットスイッチに極性はないので、いずれの方向でも接続できま。

Connector definition

Please refer to the motherboard manuals for the motherboard’s “Front Panel Connector ” or “System Panel Connector” pin definition.; the white/black

wires are negative while other colors are positive wires. The Power LED wires are separate pins for compatibility with different motherboard pin

definition so please make sure they are connected in the right polarity by referring to your motherboard manual.

Bitte suchen Sie in der Motherboard-Dokumentation nach der Pinbelegung der Anschlüsse des Frontbedienfeldes („Front Panel Connectors“ oder „

System Panel Connectors“). Die weißen/ schwarz Adern sind negativ (-), die farbigen Adern positiv (+).Die Kabel für die Betriebsanzeige-LED sind

zur Kompatibilität mit unterschiedlichsten Motherboards einzeln, nicht als kompletter Stecker ausgeführt. Achten Sie hier bitte auf die richtige

Polarität, lesen Sie in der Dokumentation Ihres Motherboards nach.

Veuillez-vous référer au manuel de votre carte mère pour la description des broches "des connecteurs du panneau frontal" et des broches "des connecteurs du panneau

système". Les câbles colorés en blanc/noir sont négatifs alors que ceux d'une autre couleur sont positifs. Les câbles de la LED Power sont séparés afin d'être compatible

avec différentes cartes mères, donc vérifiez bien qu'ils sont branchés avec la bonne polarité en vous référant au manuel de votre carte mère

Por favor, consulte en los manuales de la placa base la configuración de pines del “Conector de panel frontal” ó “Conector de panel de sistema” de

su placa base. Los cables de color blanco/negro son negativos mientras que los de color son positivos. Los cables LED de potencia tienen pines

separados para compatibilidad con diferentes definiciones de pines de la placa base luego por favor, asegúrese de que están conectados en la

polaridad correcta consultando el manual de su placa base.

Fare riferimento al manuale della scheda madre nella sezione “Connettori del pannello frontale” o “Connettori del pannello di sistema”. I cavi di

colore bianco/nero sono il polo negativo, mentre quelli di colore diverso il positivo.

пользователя материнской платы. Белые/черный провода - отрицательной полярности, цветные провода - положительной полярности.

Провода светодиодного индикатора питания имеют отдельные контакты для совместимости с различными типами контактов материнских

плат, поэтому обратитесь к руководству пользователя материнской платы и убедитесь, что

полярность соблюдена.

請參考主機說明書的Front Panel Connectors安裝Pin Define,將Connector插上；白/黑色線的部分為負極,彩色線的部分是正極。

Power LED為了適應各主機板的不同, 特別設計為散Pin樣式,請安心使用。

请参考说明书的Front Panel Connectors安装Pin Define,将Connector插上；白/黑色线的部份为负极,彩色线的部份为正极。

Power LED为了适应主机板的不同, 特别设计为散Pin样式,请安心使用。

메인보드 매뉴얼의 전면패널 커넥터 혹은 시스템패널 커넥터 핀을 참조하기 바랍니다. 하얀/검은선의 경우 음극이며, 다른 색의 경우

양극입니다. 파워 LED 선은 분리되어 다양한 메인보드에서 동작할 수 있도록 되어 있습니다. 그러므로 메인보드 매뉴얼을 참조하여 올바를

극성을 주의해 선택하시기 바랍니다.

マザーボードの「フロントパネルコネクタ」または「システムパネルコネクタ」ピン配列についてはマザーボードマニュアルを参照してください。

白/黑色のリード線はマイナスで、色の着いたリード線がプラスです。電源LEDリード線は種々のマザーボードピン定義と互換性を持たせるため分離されたピ

ンとなっているので、ご使用のマザーボードマニュアルを参照して、適切な極性に接続されるようお確かめください。

(2) LED indicators installation guide

Connector definition

Below are the front I/O connectors pin definition, please also check your motherboard manual to cross reference with motherboard’s

front I/O pin headers. SilverStone’s I/O connectors are in block type to simplify installation.

Nachstehend finden Sie die Pinbelegung der vorderen E/A-Anschlüsse; bitte gleichen Sie zudem das Handbuch Ihres Motherboards mit

den vorderen E/A-Pinzuweisungen ab. SilverStones E/A-Anschlüsse befinden sich zur Vereinfachung der Installation in Blockart.

Au dessous de la description des broches des ports d'E/S, veuillez aussi vérifier sur le manuel de votre carte mère de manière croisée

que les broches sont correctement placées. Les connecteurs d'E/S de SilverStone sont en bloc pour en simplifier leur installation.

A continuación tiene la definición de pines de los conectores frontales de E/S, también debe consultar el manual de su placa base para c

omprobar la referencia de los pines para E/S frontales. Los conectores de E/S de SilverStone son de bloque para simplificar la instalación.

Di seguito lo schema delle connessioni I/O frontali, confrontare lo schema con quanto riportato sul manuale della scheda madre per

effettuare una controllo incrociato. I connettori I/O Silverstone, per semplificare l’installazione, sono del tipo “a blocco”.

Ниже приведено описание контактов передних разъемов ввода/вывода. Обратитесь также к руководству пользователя материнской

платы за описанием передних разъемов ввода/вывода типа "пин-хедер". Разъемы ввода/вывода "SilverStone" - блочного типа, что

облегчает сборку.

下表為Front I/O Connectors的Pin Define,請參閱主機板說明書的各Front I/O Connectors Pin Define一一核對。

Front I/O Connectors完全採用集合Pin方式以簡化安裝。

下表为Front I/O Connectors的Pin Define，请参阅主机板说明书的各Front I/O Connectors Pin Define一一核对。

Front I/O Connectors完全采用集合Pin方式以简化安装。

아래는 전면 I/O 커넥터의 핀 설정이며, 메인보드 매뉴얼을 참조해 메인보드의 전면 I/O 핀 헤더와 맞추어 설치합니다.

Silverstone의 I/O 커낵터는 블록 타이브로 구성되어 설치를 간편화 했습니다.

以下はフロントI/Oコネクタピン配列ですが、お持ちのマザーボードのフロントI／Oピンヘッダは、マザーボードマニュアルをご参照ください。

シルバーストーンのI/Oコネクタは、インストールの容易なブロックタイプになっています。

(3) Front I/O connector guide

HD AUDIO CONNECTOR

VBUS

PORT1L

PORT1R

PORT2R

SENSE_SEND

PORT2L

AUD GND

PRESENCE

SENSE1_RETURN

SENSE2_RETURN

INTA_P2_SSRX-

INTA_P2_SSRX+

INTA_P2_SSTX-

INTA_P2_SSTX+

INTA_P2_D-

INTA_P2_D+

GND

VBUS

INTA_P2_SSRX-

INTA_P2_SSRX+

INTA_P2_SSTX-

INTA_P2_SSTX+

INTA_P1_D-

INTA_P1_D+

PIN 10

PIN 1

PIN 19

PIN 11

GND

USB3.0 CONNECTOR

Component size limitations

The GD09 was designed to be compatible with standard sized or some larger

components, please refer to the following guidelines for component selection

and future upgrade considerations.

(A)

(B)

(1) CPU cooler height limitation

8MM

138MM

A. The GD09 has 138mm height limitation for CPU cooler and clearance of 8mm beyond the motherboard. If no optical drive is installed,

there is 170mm of room from the front panel to the motherboard edge.

B. The clearance below the optical drive is 88mm.

The total distance from the front optical drive opening to the rear of the motherboard is 348mm, so if you know how long the optical drive is,

then you can easily calculate the available area with the optical drive installed.

A. Das GD09 hat eine Höhenbeschränkung von 138 mm bei CPU-Kühlern und einen Abstand von 8 mm jenseits des Motherboards.

Falls kein optisches Laufwerk installiert wird, gibt es einen Freiraum von 170 mm Platz zwischen Frontblende zur Kante des Motherboards.

B. Der Abstand unter dem optischen Laufwerk beträgt 88 mm.

Der Gesamtabstand zwischen Öffnen des vorderen optischen Laufwerks und der Rückseite des Motherboards beträgt 348 mm; falls Sie also

wissen, wie lang das optische Laufwerk ist, können Sie den verfügbaren Platz mit installiertem optischem Laufwerk einfach berechnen.

A. Le GD09 a une limitation de hauteur de 138mm pour le refroidisseur de CPU et un espace libre de 8mm au-delà de la carte mère. Si aucun

lecteur optique n'est installé, il y a 170mm d'espace à partir du panneau avant jusqu'au bord de la carte mère.

B. L'espace libre en dessous du lecteur optique est 88mm.

La distance totale de l'ouverture avant du lecteur optique à l'arrière de la carte mère est 348 mm, donc si vous connaissez la longueur du lecteur

optique, alors vous pouvez facilement calculer la surface disponible avec le lecteur optique installé.

A. La GD09 tiene una limitación de altura de 138mm para el disipador de la CPU y un espacio libre de 8mm más allá de la placa base. Si no se

instalan dispositivos ópticos, existe un espacio de 170mm de espacio desde el panel frontal hasta el borde de la placa base.

B. El espacio libre necesario bajo el dispositivo óptico es de 88mm.

La distancia total desde la abertura del dispositivo óptico frontal hasta la parte posterior de la placa base es de 348mm, luego si conoce la longitud

del dispositivo óptico, podrá calcular fácilmente el espacio disponible con el dispositivo óptico instalado.

A. GD09 ha una limitazione in altezza di 138 mm per il dispersore di calore CPU ed uno spazio libero di 8 mm al di là della scheda madre. Se non

è installata alcuna unità ottica, c’è uno spazio di 170 mm dal pannello frontale al bordo della scheda madre.

B. Lo spazio libero sotto l'unità ottica è di 88 mm.

La distanza totale dall'apertura frontale dell’unità ottica ala parte della scheda madre è 348 mm, quindi se si sa quanto à lunga l'unità ottica si può

facilmente calcolare l'area disponibile quando l'unità ottica è installata.

341MM

170MM

88MM

A. Корпус GD09 имеет ограничение по высоте 138-мм для системы охлаждения процессора и зазор 8-мм над системной платой. Если

оптический привод не устанавливается, остается пространство 170-мм от края системной платы.

B. Зазор под оптическим приводом составляет 88-мм.

Общее расстояние от переднего отверстия для оптического привода до задней стороны системной платы составляет 348-мм, поэтому

если вам известна длина оптического привода, вы можете легко рассчитать доступное пространство при установленном оптическом

приводе.

Component size limitations

C. The illustration shows a SilverStone AR02 CPU cooler installed on a LGA115X platform with a 170mm long optical drive mounted.

AR02’s fan had to be installed on the rear of the heatsink to exhaust air toward the back of the case. If no optical drive was installed, then the fan can

be installed facing the front drawing air into the heatsink. For both fan configurations, GD09’s center brace barely clears AR02’s heatsink.

C. Die Abbildung zeigt einen auf einer LGA115X-Plattform mit montiertem 170 mm langem optischem Laufwerk installierten SilverStone CPU-Kühler

AR02. Der Lüfter des AR02 muss an der Rückseite des Kühlkörpers installiert sein, damit Luft Richtung Gehäuserückseite ausgegeben wird. Falls kein

optisches Laufwerk installiert ist, kann der Lüfter so installiert werden, dass er nach vorne zeigt und die Luft in den Kühlkörper zieht. Bei beiden

Lüfterkonfigurationen räumt die mittlere Klammer des GD09 knapp den Kühlkörper des AR02.

C. L'illustration montre un refroidisseur de CPU SilverStone AR02 installé sur une plate-forme LGA115X avec un lecteur optique de 170mm. Le

ventilateur du AR02 devait être installé à l'arrière du dissipateur thermique pour évacuer l'air vers l'arrière du boîtier. Si aucun lecteur optique n'a été

installé, le ventilateur peut alors être installé face à l'entrée frontale de l'air dans le dissipateur thermique. Pour les deux configurations de ventilation,

le centre du GD09 passe à peine le dissipateur thermique de AR02.

C. La ilustración muestra un disipador de CPU AR02 de SilverStone instalado en una plataforma LGA115X con un dispositivo óptico de 170mm de

largo instalado. El ventilador del AR02 debe instalarse en la parte posterior del disipador hacia el aire de salida de la parte posterior de la carcasa.

Si no se instalan dispositivos ópticos, entonces el ventilador se puede instalar orientado frente al aire de salida frontal hacia el disipador. Para ambas

configuraciones del ventilador la abrazadera central de la GD09 apenas deja espacio para el disipador AR02.

C. L'illustrazione mostra un dispersore di calore CPU SilverStone AR02 installato su una piattaforma LGA115X con una unità ottica lunga 170 mm. La

ventola di AR02 deve essere installata sul retro del dissipatore di calore per scaricare l'aria verso il retro del case. Se non è installata alcuna unità ottica,

la ventola può essere installata rivolta verso la parte anteriore aspirando l'aria dal dissipatore di calore. Per entrambe le configurazioni della ventola, il

supporto centrale di GD09 libera a malapena il dissipatore di calore di AR02.

C. На иллюстрации показана система охлаждения процессора SilverStone AR02 на платформе LGA115X с установленным оптическим

приводом длиной 170-мм. Вентилятор AR02 следует установить на задней части радиатора для вытяжки воздуха к задней панели корпуса.

Если оптический привод не устанавливается,

вентилятор можно установить направленным на лицевую панель для направления воздушного

потока на радиатор. В обеих конфигурациях вентилятора центральный кронштейн корпуса GD09 просто освобождает радиатор AR02.

A. GD09 모델의 경우 CPU 쿨러의 높이가 138mm로 제한되며 메인보드까지 8mm의 여유가 있습니다. 광 드라이브를 설치하지 않은 경우 전면

패널에서 메인보드 가장자리까지의 공간은 170mm입니다.

B. 광 드라이브 아래쪽 여유 공간은 88mm입니다.

광 드라이브 전면 구멍에서 메인보드 후면까지의 총 길이는 348mm이며 광 드라이브의 길이를 알고 있을 경우 광 드라이브 설치에 이용할 수 있는

공간을 쉽게 계산할 수 있습니다.

A. GD09には、CPUクーラー高さ制限およびマザーボード上方限度8mmの余裕があります。光学ドライブをインストールしない場合、

フロントパネルからマザーボード端まで170mmの余地があります。

B. 光学ドライブ下方の余地は88mmです。

フロントの光学ドライブからマザーボード後部までの距離は合計で348mmであるので、光学ドライブの長さが既知であれば、光学ドライブにインス

トール後に利用できるスペースを簡単に計算することができます。

A. Cooler限高是138mm,Cooler外源允許超出主機板上邊界8mm；不安裝光碟機的話前邊界為距離主機板後邊170mm

B. 而光碟機下方涵蓋的限高為88mm

光碟機表面距離主機板後邊348mm,你可以先知道光碟機本身長度是多少來判斷光碟機蓋住主機板的區域

A. Cooler限高是138mm,Cooler外源允许超出主板上边界8mm；不安装光驱的话前边界为距离主板后边170mm

B. 而光驱下方涵盖的限高为88mm

光驱表面距离主板后边348mm,你可以先知道光驱本身长度是多少来判断光驱盖住主板的区域

(C)

Component size limitations

C. 図には170mm長の光学ドライブをインストールしたLGA115Xプラットホームに設置されたSilverStone AR02 CPUクーラーが示されています。

AR02のファンは、ケース後方へ空気を排出するよう、ヒートシンク後方に設置する必要があります。光学ドライブをインストールしない場合、

ファンはフロントに向かってヒートシンクに空気を吸い込むよう設置できます。双方のファン構成では、GD09のセンターブレースは、ぎりぎり

でAR02のヒートシンクの余地に収まります。

C. 我們模擬安裝使用AR02安裝在LGA115X平台上,使用170mm的光碟機可能要把風扇安裝在Cooler後面用抽風的方式安裝,如果沒有裝光碟機,風扇可以

一般的裝在前面,而中支架確實很粗大,安裝AR02後,鰭片應該會壓在中支架下方

C. 我们模拟安装使用AR02安装在LGA115X平台上,使用170mm的光驱可能要把风扇安装在Cooler后面用抽风的方式安装,如果没有装光驱,风扇可以

一般的装在前面,而中支架确实很粗大,安装AR02后,鳍片应该会压在中支架下方

C. 이 그림은 170mm 길이의 광 드라이브가 장착된 LGA115X에 설치된 SilverStone AR02 CPU 쿨러의 모습입니다. 공기가 케이스 뒤쪽으로

배기되도록 AR02 팬을 방열판 후면에 설치해야 했습니다. 광 드라이브가 설치되지 않은 경우 전면을 향하게 팬을 설치하여 공기를 방열판으로

끌어들일 수 있습니다. 두 가지 팬 구성 모두에서 GD09의 중앙 죔쇠가 AR02의 방열판을 건드리지 않고 간신히 지나갈 정도입니다.

A: Depth limitation

The maximum PSU depth is 180mm if 120mm fan on the left side of the case and bottom 2.5” drives are installed. 180mm full modular PSUs such

as SilverStone’s Strider Gold Evolution models have connectors that interferes with larger fans so only 80mm fan can be installed in this incidence.

If no fan or 2.5” drives are required, then longer PSUs can be installed.

B: Cable length recommendations

Below is a table of recommend cable length based off of common retail power supplies. Please make sure that the power supply you want to use

has long enough cables to fit the below recommendations or you can also choose to purchase additional power cable extensions:

A: Beschränkung der Tiefe:

Die maximale Netzteiltiefe beträgt 180 mm, wenn ein 120-mm-Lüfter an der linken Gehäuseseite und die unteren 2,5-Zoll-Laufwerke installiert sind.

Vollständig modulare 180-mm-Netzteile wie SilverStones Strider Gold Evolution-Modelle haben Anschlüsse, die sich mit größeren Lüftern ins Gehege

kommen, sodass in diesem Fall nur 80-mm-Lüfter installiert werden können.

Falls kein Lüfter oder 2,5-Zoll-Laufwerk benötigt wird, können längere Netzteile installiert werden.

B: Empfohlene Kabellänge:

Nachstehend finden Sie eine Tabelle der empfohlenen Kabellänge basierend auf handelsüblichen Netzteilen. Bitte stellen Sie sicher, dass das von

Ihnen gewählte Netzteil entsprechend der nachstehenden Empfehlungen über ausreichend lange Kabel verfügt; alternativ können. Sie zusätzliche

Netzkabelverlängerungen kaufen:

(2) Power supply limitations

(A)

180MM

A. Limitation de profondeur:

La profondeur maximale du PSU est 180mm si un ventilateur de 120mm est installé dans la partie gauche du boîtier et des disques 2,5" en bas. Les

sources d' alimentation modulaires de 180mm telles que les modèles SilverStone Strider Gold Evolution ont des connecteurs qui interfèrent avec les

grands ventilateurs donc seulement des ventilateurs de 80mm peuvent être installés dans ce cas.

Si aucun ventilateur ou disque de 2,5" n'est nécessaire, alors des sources d'alimentation plus longue peuvent être installées.

B. Longueur des cables:

Vous avez ci dessous un tableau avec la longueur des cables recommandes base sur les alimentations du marche. Veuillez bien verifier que

l'alimentation que vous allez utiliser possede bien des cables assez long pour etre compatible avec ces recommandations. Sinon vous pouvez choisir

d'acheter des rallonges:

La page est en cours de chargement...

Component size limitations

(3) Graphics card/expansion card length limitation and relationship with center drive

(B)

A: 길이 제한

GD09은 최대 12.2”의 그래픽 카드를 지원합니다.

B: 드라이브 커넥터

그래픽 카드가 첫 번째 확장 슬롯에 설치되고 드라이브가 오른쪽에 설치된 경우 높이가 16mm 이하인 90도 SATA 커넥터를 사용할

것을 권장합니다.

A: 長さ制限

GD09は12.2インチの市販グラフィックカードをサポートできます

B: ドライブコネクタ

グラフィックスカードが1番目の拡張スロットに装着され、右側にドライブが設置されている場合は、高さが16mmに満たない90度アングル

付きSATAコネクタの使用をお勧めします。

A: 長度限制

GD09最多支援12.2”顯示卡

B: 硬碟接頭

如果顯示卡安裝在第一槽位,而右邊有安裝硬碟,建議使用16mm高度以內的90度SATA接線

A: 长度限制

GD09最多支援12.2”显示适配器

B: 硬碟接头

如果显示适配器安装在第一槽位,而右边有安装硬盘,

建议使用16mm高度以内的90度SATA接线

A: Length limitation

GD09 supports maximum of 12.2 inches long graphics cards

B: Drive connector

If graphics card is installed in the first expansion slot and there is a drive installed to the right, we recommend using 90 degree angled SATA

connector with a height of no more than 16mm

A: Längenbeschränkung

Das GD09 nimmt bis 12.2 lange Grafikkarten auf.

B: Laufwerksanschluss

Falls die Grafikkarte im ersten Erweiterungssteckplatz installiert wird und ein Laufwerk auf der rechten Seite installiert ist, sollten Sie einen

um 90 Grad abgewinkelten SATA-Anschluss mit einer Höhe von nicht mehr als 16 mm verwenden

A: Limitation de longueur

Le GD09 est compatible avec les cartes graphiques de 12.2”

B: Connecteur de lecteur

Si la carte graphique est installée dans le premier emplacement d'extension et un lecteur est déjà installé sur sa droite, nous recommandons

d'utiliser un connecteur SATA avec un angle de 90 degrés d'une hauteur ne dépassant pas 16 mm

A: Limitación de longitud

La GD09 puede aceptar tarjetas gráficas de hasta 12,2”

B: Conector para dispositivos

Si se instala una tarjeta gráfica en el primer zócalo de expansión y existe un dispositivo instalado a la derecha, le recomendamos usar un

conector SATA en ángulo de 90 grados con una altura no mayor de 16mm

A: Limite in lunghezza

GD09 può supportare schede grafiche con una lunghezza massima di 12,2”

B: Connettore unità

Se la scheda grafica è installata nel primo alloggio di espansione, e sulla destra è installata una unità, si raccomanda di utilizzare il connettore

SATA ad angolo di 90 gradi con un'altezza non superiore a 16 mm

A. Ограничение на длину

GD09 поддерживает графические карты потребительского уровня размером 12,2 дюйма

B. Разъем привода

Если графическая карта установлена в первый слот расширения, и установленный диск располагается справа, рекомендуем

использовать угловой SATA-разъем (90 градусов) высотой не более 16 мм.

AMD Radeon HD 7990 – 12”

AMD Radeon HD 7970 NVIDIA GeForce GTX690 – 11”

NVIDIA GeForce GTX780/TITAN - 10.5"

NVIDIA GeForce GTX680/770 10”

Graphic card length reference:

Component size limitations

A: Illustration: ASUS Rampage III Extreme is wider than standard ATX size of 9.6 inches

Although GD09 does not support true Extended ATX (SSI-EEB) motherboards, it does support ATX models up to 11 inches wide.

Motherboard standoff holes are included to support SSI-CEB so high-end enthusiasts ATX boards such as ASUS Rampage III Extreme

or EVGA X58 SLI Classified, which are up to 10.6 inches wide, can fit comfortably inside GD09.

B: Illustration: New generation of SSI-CEB server or workstation motherboards no longer require CPU cooler mounting holes on the

motherboard tray.

Coolers can now be installed directly on the motherboard. As a result, we eliminated support for SSI-CEB CPU cooler mounting holes and

instead increased the large gap on the motherboard tray to support CPU cooler back plates swapping with more LGA 115X motherboards.

The GD09 chassis’ support for new and future SSI-CEB motherboards should be unaffected by this change.

A: Abbildung: Das ASUS Rampage II Extreme ist breiter als die Standard-ATX-Größe von 9,6 Zoll

Obwohl das GD09 keine echten Extended ATX- (SSI-EEB) Motherboards unterstützt, unterstützt es ATX-Modelle mit einer Breite bis 11-Zoll.

Löcher für Motherboard-Abstandhalter sind zur Unterstützung von SSI-CEB verfügbar, sodass High-End-Enthusiasten ATX-Platinen, wie ASUS

Rampage III Extreme oder EVGA X58 SLI Classified, die bis zu 10,6-Zoll breit sind, komfortabel im GD09 unterbringen können.

B: Abbildung: Hochmoderne Motherboards von SSI-CEB-Servern und -Arbeitsrechnern benötigen keine Löcher zur CPU-Kühlermontage

am Motherboard-Einschub mehr.

Die Kühler können nun direkt am Motherboard installiert werden. Dadurch haben wir die Unterstützung der Löcher zur

SSI-CEB-CPU-Kühlermontage aufgegeben und stattdessen den Abstand am Motherboard-Einschub vergrößert; dadurch werden

CPU-Kühlerrückplatten unterstützt, die mit einer größeren Anzahl an LGA 115X-Motherboards kompatibel sind. Die Unterstützung neuer und

zukünftiger SSI-CEB-Motherboards durch das GD09-Gehäuse wird durch diese Änderung nicht beeinflusst.

A: Illustration : ASUS Rampage III Extreme est plus large que la taille ATX standard de 9,6 pouces

Bien que le GD09 ne supporte pas les cartes mères Extended ATX (SSI-EEB), il supporte les modèles ATX jusqu'à 11 pouces de large. Des

trous pour les espaceurs de carte mère sont inclus pour supporter SSI-CEB pour que les cartes ATX de haut de gamme tels que ASUS Rampage

III Extreme ou EVGA X58 SLI Classified, qui ont une largeur de jusqu'à 10,6", puissent rentrer facilement à l'intérieur du GD09.

B: Illustration : Les portes-carte mère destinés à la nouvelle génération de cartes mères pour station de travail ou serveur SSI-CEB n'ont plus besoin

de trous de montage pour le refroidisseur de l'unité centrale. Les refroidisseurs peuvent désormais s'installer directement sur la carte mère.

Nous avons ainsi éliminé le support destiné aux trous de montage pour le refroidisseur de l'unité centrale SSI-CEB et l'espace sur le porte-carte

mère permettant de permuter les plaques arrière du refroidisseur, avec plus de cartes mères LGA 115X, est agrandi. Le support du châssis GD09

pour les nouvelles cartes mères SSI-CEB et celles à venir, ne sera pas affecté par cette modification.

A: Ilustración: la ASUS Rampage III Extreme es más ancha que el tamaño estándar ATX de 9,6 pulgadas

Aunque la GD09 no acepta verdaderas placas base ATX Extendidas (SSI-EEB), acepta modelos ATX de hasta 11 pulgadas de ancho. Los agujeros

para soportes de la placa base se incluyen para aceptar SSI-CEB, luego los entusiastas de placas ATX de alto rendimiento como la ASUS

Rampage III Extreme o la EVGA X58 SLI Classified, que tienen hasta 10,6 pulgadas de ancho, puedan encajar cómodamente dentro de la GD09.

B: Ilustración: La nueva generación de placas base de servidor o estaciones de trabajo SSI-CEB ya no necesita agujeros de montaje para disipador

de CPU en la bandeja de la placa base.

Los disipadores ahora se pueden instalar directamente en la placa base. Como resultado, eliminamos los agujeros de montaje de disipador para

CPU SSI-CEB y en cambio aumentamos el gran espacio en la bandeja de la placa base para aceptar el cambio de placas traseras para disipador

de CPU con más placas base LGA 115X. Que el chasis de la GD09 acepte placas base SSI-CEB nuevas y futuras no debería verse afectado por

este cambio.

A: Illustrazione: ASUS Rampage III Extreme è più larga delle ATX standard da 9,6 pollici

Anche se GD09 non supporta schede madre true Extended ATX (SSI-EEB), supporta modelli ATX larghi fino a 11 pollici. Sono inclusi fori per

distanziatori della scheda madre per supportare SSI-CEB così che schede ATX high-end per appassionati come ASUS Rampage III Extreme o

EVGA X58 SLI Classified, che sono larghe fino a 10.6 pollici, possono stare comodamente dentro a GD09.

B: Illustrazione: Nuove generazioni di schede madre per server SSI-CEB o per workstation non richiedono più fori di montaggio per dispersori di

calore CPU sul cassetto della scheda madre.

I dispersori di calore possono essere installati direttamente sulla scheda madre. Di conseguenza abbiamo eliminato il supporto per fori di

montaggio per il dispersore di calore SSI-CEB, ed invece abbiamo aumentato l’ampio spazio libero sul cassetto della scheda madre per

supportare scambiatori di calore CPU con più schede madri LGA 115X. Il supporto del telaio di GD09 per le nuove e future schede madre

SSI-CEB non dovrebbe essere influenzato da questo cambiamento.

(4) Motherboard width limitation

(A) (B)

La page est en cours de chargement...

SilverStone Grandia GD09 Guide d'installation

Marque: SilverStone

Modèle: Grandia GD09

Catégorie: Boîtiers d'ordinateurs

Taper: Guide d'installation

Télécharger le PDF

rapport

dans d''autres langues

italiano: SilverStone Grandia GD09 Guida d'installazione
English: SilverStone Grandia GD09 Installation guide
español: SilverStone Grandia GD09 Guía de instalación

SilverStone Grandia GD09 Guide d'installation

SilverStone Grandia GD09 Guide d'installation

dans d''autres langues

Documents connexes

Autres documents
