HCW 82/HCF 82
Fernversteller HCW 82/
Raumtemperaturfühler HCF 82
Montage und Bedienung
Setpoint Adjuster HCW 82/
Room Temperature Sensor
HCF 82
Installation and Operation
Combiné d'ambiance HCW 82/
Sonde de température
ambiante HCF 82
Installation et Utilisation
Modulo ambiente
HCW 82/HCF 82
Montaggio e Funzionamento
Sensor a distancia HCW 82/
Sensor de temperatura
ambiente HCF 82
Montaje y funcionamiento
Temperatuurvoeler HCW 82/
Temperatuurvoeler met
instellknop HCF 82
Montage en bediening
Fjernregulering HCW 82/
Rumtemperaturføler HCF 82
Montering og betjening
Vue d'ensemble
11
Sommaire
1. Vue d'ensemble................................................... 11
1.1. Utilisation............................................................. 11
1.2. Différences HCW 82/HCF 82 .............................. 11
1.3. Contenu............................................................... 11
2. Mise en service ................................................... 11
2.1. Reconnaissance.................................................. 12
2.1.1. Affectation au régulateur de zones...................... 12
2.1.2. Affectation au Hometronic Manager HCM 200D . 12
2.1.3. Affecter le HCF 82 pour la protection anti-gel...... 12
2.1.4. Echec de la reconnaissance................................ 12
2.2. Montage .............................................................. 12
3. Particularités du HCW 82 .................................... 13
3.1. Commande.......................................................... 13
3.2. Limiter la plage de réglage .................................. 13
3.3. Fonctionnement avec source de courant
externe ................................................................ 13
3.4. Installer le contact de fenêtre .............................. 14
4. Changement de piles .......................................... 14
5. Contrôler la transmission radio............................ 14
6. Aide en cas de problème..................................... 14
7. Caractéristiques techniques ................................ 14
8. Directive 2002/96/CE relative aux déchets
d'équipements électriques et électroniques
(DEEE) ................................................................ 14
1. Vue d'ensemble
Pour la régulation intelligente de température ambiante, on
utilise les appareils d'ambiance HCW 82/HCF 82. La sonde
de température HCF 82 mesure la température ambiante et
l'envoie à d'autres appareils.
Le HCW 82 mesure la température ambiante et offre en
outre la possibilité de modifier la consigne de température
ambiante.
1.1. Utilisation
Les appareils d'ambiance transmettent les données à la
fréquence de 868,3 MHz. Les données peuvent être reçues
par d'autres appareils tels que le régulateur d'étage
HCE 80/HCC 80/HCE 80R/HCC 80R ou le Hometronic
Manager HCM 200D.
On peut ainsi couvrir une large gamme d'applications – de
la régulation individuelle de zone à la commande de la
protection anti-gel.
1.2. Différences HCW 82/HCF 82
En plus du HCF 82, le HCW 82 possède les fonctions
suivantes:
Possibilité de raccordement pour un bloc d'alimentation
externe (voir "Fonctionnement avec source de courant
externe", Page 5).
Possibilité de raccordement pour un contact de fenêtre
(voir "Installer le contact de fenêtre", Page 14).
Molette de réglage vous permettant de modifier
directement la consigne de température ambiante.
La plage de réglage est de ± 12 °C, à partir de la valeur
de base de 20 °C (en position 0).
1.3. Contenu
1 HCW 82/HCF 82
2 piles Mignon
2. Mise en service
AVERTISSEMENT
Transmission des données
insuffisante!
Perturbation du récepteur radio de
l'appareil par des objets métalliques ou
d'autres appareils radio.
Veillez à une distance suffisante par
rapport aux objets métalliques.
Montez l'appareil à au moins 1 m de
distance d'appareils radio tels que
des écouteurs radio sans fil,
téléphones sans fil suivant standard
DECT etc.
En cas de parasites radio
impossibles à éliminer, choisissez un
autre emplacement de montage.
1
2

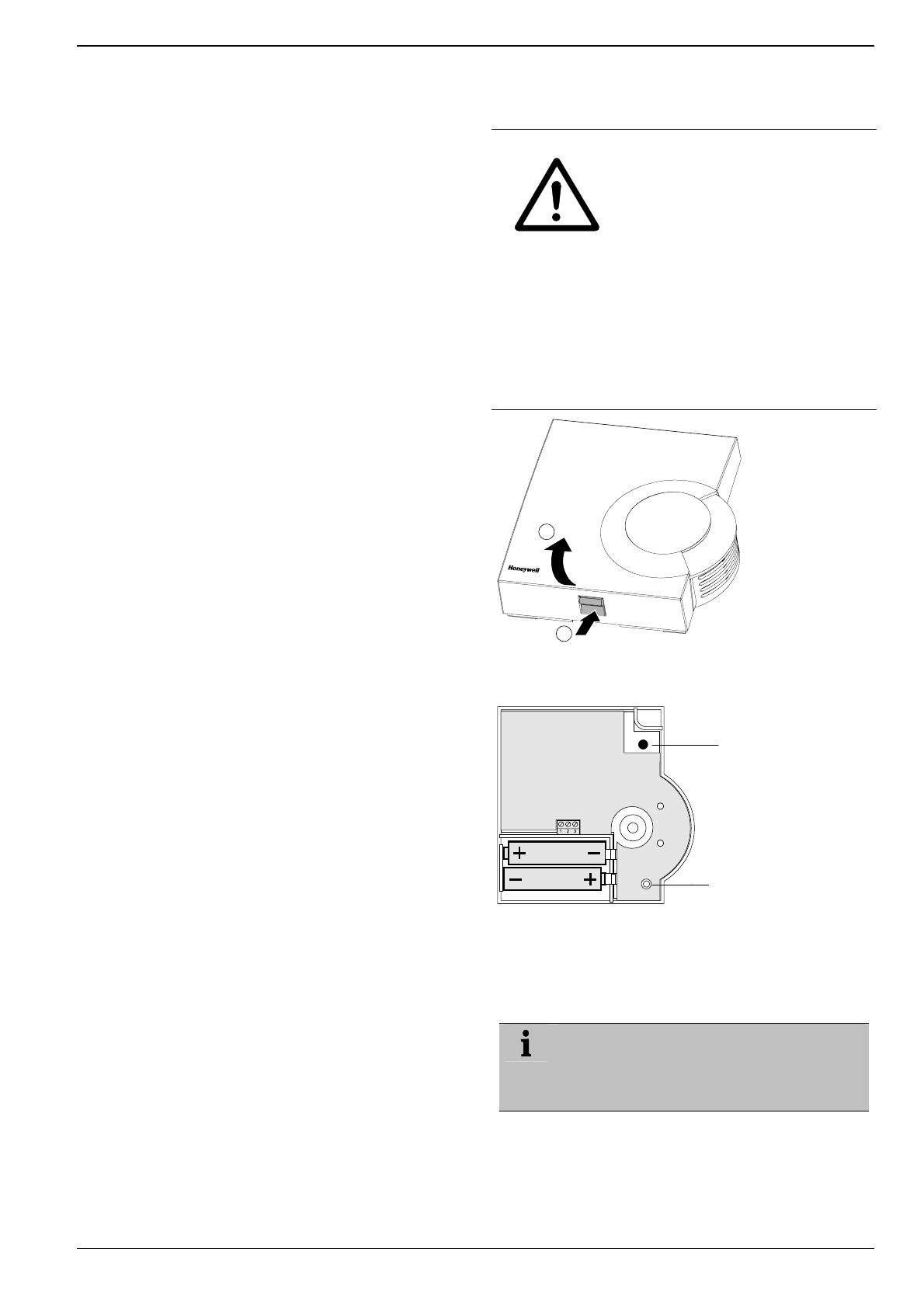

Figure 1: Enlever le couvercle du boîtier
Enlevez le couvercle du boîtier de la sonde de température
ambiante (voir Figure 1).
Figure 2: Polarité des piles et bouton d'émission
Mettez en place les piles Mignon fournies en respectant la
polarité (voir Figure 2).
Lorsque la LED rouge du HCW 82/HCF 82 clignote, les
piles doivent être remplacées (voir "Changement de piles",
Page 14).
A la place des piles, la télécommande HCW 82
peut également fonctionner sur une source de
courant externe. Vous trouverez des indications
à ce sujet dans la section "Fonctionnement avec
source de courant externe", Page 5.
Placez la sonde de température ambiante à l'emplacement
de montage prévu, mais ne la câblez pas tout de suite.
Affectez au HCW 82/HCF 82 la plage de température
correspondante (voir "Apprentissage").
LED rou
g
e
Bouton d'émission
Mise en service
12
2.1. Reconnaissance
2.1.1. Affectation au régulateur de zones
Pour affecter le HCW 82/HCF 82 à une plage de
température, suivez les instructions du chapitre "Mise en
service" des instructions de montage "Régulateur de zones
HCE 80/HCE 80R/HCC 80/HCC 80R".
2.1.2. Affectation au Hometronic Manager
HCM 200D
Pour affecter le HCW 82/HCF 82 à une plage de
température, suivez les instructions du chapitre "Installer le
HCW 82/HCF 82 et l'affecter à une zone" du mode d'emploi
du Hometronic Manager HCM 200D.
2.1.3. Affecter le HCF 82 pour la
protection anti-gel
Le HCW 82/HCF 82 peut uniquement être
affecté au Hometronic Manager comme sonde
de protection anti- gel si l'interrupteur d'appareil
HS 30 est utilisé pour la demande de la
chaudière.
Pour affecter le HCF 82 comme sonde de protection anti-
gel, procédez comme suit:
Appuyez sur le bouton
"Pousser / Tourner".
Le Hometronic Manager
affiche le menu "Réglages".
Allez dans le menu "Installation".
Allez dans le menu "Demande chaudière".
Tournez le bouton "Pousser /
Tourner" jusqu'à ce que
"Sonde antigel" soit affichée.
Appuyez sur le bouton "Pousser / Tourner".
Le curseur clignote à côté de "Sonde antigel". Le
Hometronic Manager est prêt pour la réception des
données de la sonde.
Activez la reconnaissance dans les 4 min en appuyant sur
le bouton d'émission de la sonde de température ambiante
(voir Figure 2, bouton d'émission).
Après
la reconnaissanceussi, un * apparaît à l'écran
du Hometronic Manager à côté de "Sonde antigel".
La sonde de température ambiante est affectée au
Hometronic Manager pour la protection anti-gel.
Vous trouverez dans le mode d'emploi du
Hometronic Manager comment lire les
mesures
de la sonde de température ambiante sur le
Hometronic Manager ou adapter la valeur de
seuil pour la protection anti-gel.
2.1.4. Echec de la reconnaissance
Si
la reconnaissance
a échoué:
Améliorez la transmission (voir ci-dessous).
Répétez
la reconnaissance
.
Améliorer la transmission
Lors du choix de l'emplacement de chaque appareil, veillez
à garde une distance d'au moins 1 m par rapport aux
appareils radio tels que les écouteurs radio sans fil,
téléphones sans fil suivant standard DECT etc.
N'installez pas les appareils sur des prises murales
métalliques et installez-les au moins à 30 cm d'un appareil
générant de la chaleur.
Modifiez le cas échéant le lieu de montage de la sonde de
température ambiante.
2.2. Montage
Enlevez les piles.
Marquez les
trous de perçage suivant le schéma de
montage
(voir Figure 3).
Figure 3: Schéma de montage (indications en mm)
Percer les trous.
Vissez au mur la sonde de
température ambiante.
Installez les piles.
Replacez le couvercle du boîter
par le haut puis verrouillez le par
le bas (voir Figure 4).
Figure 4:
Replacez le couvercle du
boîtier
INSTALLATION
DES-INSTALLATION
HEURE D'ETE
FONCTION SONDE
MODULE DE COMMUT.
SONDE ANTIGEL
Particularités du HCW 82
13
3. Particularités du HCW 82
3.1. Commande
La molette de réglage du combiné d'ambiance HCW 82
permet de régler simplement la consigne de température
ambiante.
La plage de réglage est de ± 12 °C, à partir de la valeur de
base de 20 °C (en position 0).
Figure 5: HCW 82
Sélectionnez avec la molette de réglage (1) (voir Figure 5)
le décalage de la température désirée (indications de
l'échelle graduée en °C).
3.2. Limiter la plage de réglage
Vous pouvez limiter la plage de réglage de la molette.
Enlevez le couvercle du boîtier (voir Figure 1, Page 11).
Figure 6: Limiter la plage de réglage
Déplacez les deux petites goupilles pour limiter la plage de
réglage (voir Figure 6). Pour cela, aidez-vous de l'échelle
intérieure: à la Figure 6, les goupilles sont réglées de façon
à ce que la molette de réglage ne puisse être réglée que
de ± 3 °C autour du point d'origine.
Tournez la molette de réglage dans le sens des aiguilles
d'une montre jusqu'à la butée.
Contrôlez si la molette de réglage se trouve dans la
position montrée à la Figure 5.
Le cas échéant, replacez la molette de réglage tournée de
180° afin qu'elle ait la position indiquée.
Tournez la molette de réglage en position 0.
Replacez le couvercle du boîter par le haut puis verrouillez
le par le bas (voir Figure 4).
3.3. Fonctionnement avec source de
courant externe
A la place des piles, la télécommande HCW 82 est
également prévue pour le fonctionnement sur une source de
courant externe.
AVERTISSEMENT
Détérioration de l'appareil!
Utilisation d'un bloc d'alimentation
inapproprié.
Utilisez un bloc d'alimentation avec
3 VDC ± 10 %, min. 25 mA.
Lors du raccordement, veillez à ce
que le bloc d'alimentation soit hors
tension.
Tenez compte du schéma de
raccordement indiqué à côté des
bornes de câble.
Prenez votre bloc d'alimentation de 3 VDC ± 10 %, 25 mA.
Mettez le bloc d'alimentation hors tension.
Enlevez le couvercle du boîtier du HCW 82 (voir Figure 1,
Page 11).
Enlevez les piles.
Mettre à la poubelle, les piles
conformément aux stipulations légales et
pas avec les ordures domestiques.
Dévissez la télécommande HCW 82.
2
1
12 3
+ 3V
Figure 7: Raccordement de la source de courant externe
(uniquement HCW 82)
La longueur de câble maximale admissible entre
le bloc d'alimentation et l'appareil est de 100 m.
Utilisez si possible un câble de type JE-Y (ST)Y
2x2x0,8 mm ou
JE-LIYCY 2x2x0,5 mm
2
.
Introduisez le câble de sortie du bloc d'alimentation à
travers l'ouverture du boîtier (1) (voir Figure 7) vers
l'intérieur.
Raccordez le câble de sortie à la borne (2)
(voir Figure 7).
Raccordement 2: masse
Raccordement 3: tension
Revissez la télécommande HCW 82.
Replacez le couvercle du boîter par le haut puis verrouillez
le par le bas (voir Figure 4).
Changement de piles
14
3.4. Installer le contact de fenêtre
Raccordez une sonde de détection avec contact libre de
potentiel au HCW 82 (installation au raccordement 1 et au
raccordement 2, voir Figure 7 (2), Page 13).
Affectez le HCW 82 au Hometronic Manager HCM 200D
comme sonde (voir mode d'emploi HCM 200D "Affecter le
régulateur à une sonde").
Si on utilise plusieurs contacts libres de
potentiel, ceux-ci doivent être branchés
en série.
4. Changement de piles
Changez les piles lorsque la LED rouge de la sonde de
température ambiante clignote et que l'appareil ne se trouve
pas en mode de test.
Enlevez le couvercle du boîtier du HCW 82/HCF 82
(voir Figure 1).
Enlevez les piles.
Mettre à la poubelle, les piles conformément aux
stipulations légales.
Mettre à la poubelle, les piles
conformément aux stipulations légales et
pas avec les ordures domestiques.
Remplacez toujours en même temps deux piles.
Utilisez uniquement des piles 1,5-V-mignon de
type LR06, AA.
Mettez les piles en place en respectant la polarité
(voir Figure 2).
Replacez le couvercle du boîter par le haut puis verrouillez
le par le bas (voir Figure 3).
5. Contrôler la transmission
radio
Le HCW 82/HCF 82 peut envoyer au récepteur affecté
(p. ex. un régulateur de zones) un signal de test pour le
contrôle de l'intensité du signal.
Maintenez la touche de reconnaissance enfoncée pendant
au moins 30 s jusqu'à ce que la LED rouge s'éteigne.
L'appareil se trouve maintenant en mode de test et émet
toutes les 5 s un signal de test.
La LED s'allume brièvement à chaque signal de test.
Vérifiez la transmission radio au récepteur. Vous trouverez
dans le mode d'emploi respectif comment recevoir et
interpréter les signaux de test.
Le mode de test se termine automatiquement
après 5 minutes. On peut également mettre fin
au mode de test en enlevant les piles, en
coupant la liaison réseau ou en appuyant sur la
touche de reconnaissance.
6. Aide en cas de problème
Problème Cause Solution
Piles mal
installées
Replacer correctement
les piles.
La reconnais-
sance
a échoué
Liaison
radio
défectueuse
Eliminer les sources de
parasites (métal,
appareil radio).
Changer le lieu de
montage.
Répéter la reconnais-
sance.
Piles mal
installées
Replacer correctement
les piles.
Liaison
radio
défectueuse
Eliminer les sources de
parasites (métal,
appareil radio).
Répéter la reconnais-
sance.
Pas de données
de mesure au
Hometronic
Manager
Module non
affecté ou
mal affecté
Répéter la reconnais-
sance.
Contrôler l'affectation, le
cas échéant répéter.
Le contact de
fenêtre n'est pas
pris en compte
Le contact
de fenêtre
n'est pas
affecté
Répéter la reconnais-
sance pour le contact de
fenêtre.
7. Caractéristiques
techniques
Piles 1,5 V Mignon, type LR06, AA
Bloc d'alimentation
3 VDC ± 10 %, min. 25 mA
Câble pour bloc
d'alimentation/contact
de fenêtre
2x0,8 mm; 2x0,5 mm²
Longueur max. 100 m
Fréquence 868,3 MHz (émetteur)
8. Directive 2002/96/CE
relative aux déchets
d'équipements électriques
et électroniques (DEEE)
Mettre à la poubelle, l'emballage et le
produit dans un centre de recyclage
approprié à la fin de la durée de vie du
produit.
Ne jetez pas le produit avec les ordures
ménagères normales.
N'incinérez pas le produit.
/

Ce manuel convient également à
