CAME 62740110 Configuration manual

SERVER ETI/MINISER FA01588-IT

MANUALE DI CONFIGURAZIONE

FA01588M04

IT

I

tal

i

ano

EN

E

n

g

lish

FR

F

ran

ç

ais

RU

Pу

сски

й

Pag. 2 - Manuale FA01588-IT - 04/2021 - © CAME S.p.A. - I contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso. - Istruzioni originali

CONFIGURAZIONE DEL PC

Prima di procedere con la configurazione di tutto il sistema è necessario configurare il PC in modo che sia pronto ad interfacciarsi

correttamente con il server ETI/MiniSER Xip una volta collegato.

I requisiti del PC devono essere:

- Minimo Windows XP

- Adobe Flash Player 10

Accendere il PC e procedere come segue:

Con il tasto destro del mouse cliccare sull’icona “Risorse di rete”.

Dal menù a tendina cliccare sull’icona “Proprietà”.

Selezionare “Connessione alla rete locale (LAN)”

e con il tasto destro del mouse cliccare sull’icona

“Proprietà”.

Pag. 3 - Manuale FA01588-IT - 04/2021 - © CAME S.p.A. - I contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso. - Istruzioni originali

Selezionare “Protocollo Internet (TCP/IP)” e

cliccare su “Proprietà”.

In questa videata spuntare la voce “Utilizza il

seguente indirizzo IP” e compilare i campi come

segue:

Indirizzo IP: 192.168.0.100

Subnet mask: 255.255.255.0

Cliccando su OK il nostro PC è pronto per dialogare

con il server ETI/MiniSER Xip.

Pag. 4 - Manuale FA01588-IT - 04/2021 - © CAME S.p.A. - I contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso. - Istruzioni originali

CONFIGURAZIONE DEL SERVER ETI/MINISER XIP

Accesso alla pagina di conﬁ gurazione

Per accedere alla pagina di configurazione del server ETI/MiniSER Xip occorre digitare sul browser che si utilizza abitualmente

l’indirizzo http://192.168.0.3 oppure http://192.168.1.3 se il PC è stato configurato con indirizzo 192.168.1.100.

Dopo alcuni istanti apparirà la pagina web di configurazione che richiederà per

l’accesso le credenziali dell’utilizzatore.

La configurazione di defaul è:

Username: installer

Password: 112233

Login

Home

Setup

Configurazione sistema

XIP PABX

Controllo accessi

Logs

Amministrazione

Data

Benvenuto

Ora

Funzione XIP

Login

Username Installer

Password ******

Pag. 5 - Manuale FA01588-IT - 04/2021 - © CAME S.p.A. - I contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso. - Istruzioni originali

Dati

Setup

Setup di rete

L’identificativo deve corrispondere a quello utilizzato dal software di

configurazione di impianto PCS/XIP

Le due porte RJ45 sono interconnesse in switch

a livello

ethernet, rispondono allo stesso indirizzo IP del dispositivo, indirizzo

che corrisponde all’unica interfaccia logica ETH0, ed allo stesso

MAC Address. Il traffico dati transita tra le due interfacce e da

entrambe si accede al MiniSER ed ai suoi servizi (Videocitofonia,

configuratore, maintenance).

Nome del referente o persona a cui rivolgersi in caso di necessità

Impostazioni di default:

- Modalità di funzionamento: Dual Network

- IP address ETH0 192.168.0.3

- IP address ETH1 192.168.1.3

I campi contrassegnati da asterisco sono obbligatori.

Attenzione!

Dopo aver modificato i parametri di rete, premendo il pulsante “Salva” verrà persa la connessione con il dispositivo. Per

ristabilire la connessione potrebbe essere necessario configurare il PC come precedentemente indicato.

Identificativo

Dati

Salva

Connessioni Server DHCP

Switch

Referente

Identificativo

Indirizzo

Nome/Organizzazione

Numero di telefono

Cellulare

Indirizzo IP

Subnet mask

Gateway

Default Gateway

Porta web server

Tipo

Setup di rete

Inserire l’indirizzo IP scelto per questo dispositivo e la relativa

subnet mask. Se necessario inserire nel campo sottostante

anche il default gateway per la sottorete scelta.

Il parametro DNS è opzionale

Pag. 6 - Manuale FA01588-IT - 04/2021 - © CAME S.p.A. - I contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso. - Istruzioni originali

Le due porte NON sono interconnesse tra loro a

livello logico , corrispondono ciascuna ad una

diversa interfaccia ethernet, rispettivamente ETH0

e ETH1, e quindi ad una diversa subnet.

Per le due interfacce è necessario inserire indirizzo

IP, netmask e gateway.

Un terminale videocitofonico IP collegato alla

sottorete della Porta 0 (ETH0) può fare/ricevere

videochiamate verso/da un dispositivo IP collegato

alla sottorete della Porta1 (come per esempio la

presenza di terminali IP in appartamento, ETI/SER

con Portiere ed ETI/XIP nella rete condominiale).

Le rotte statiche

sono delle regole per

trasmettere i pacchetti IP verso reti diverse dalle

due sottoreti corrispondenti alle interfacce ETH0

e ETH1.

Target address: permette di inserire l’indirizzo dell’host specifico (es 192.168.123.227) o di una subnet (es 192.168.95.0)

da raggiungere con la rotta statica.

Subnet Mask: maschera di rete corrispondente all’host specifico (in tal caso sarà la maschera a 32 bit 255.255.255.255) o

alla subnet (es. 255.255.255.0) da raggiungere con la rotta statica.

Gateway: è l’indirizzo IP del router a cui il MiniSER dovrà inviare i pacchetti per la rotta specifica.

Come Gateway viene suggerito automaticamente il Gateway dell’interfaccia ETH0 oppure ETH1 a seconda che si scelga come

“Interface” ETH0 o ETH1 .

Tale gateway può essere diverso da quelli suggeriti, ma l’indirizzo dovrà appartenente alla subnet dell’interfaccia scelta.

Interface: permette di scegliere l’interfaccia verso la quale i pacchetti che corrispondono alla rotta statica verranno trasmessi

e ricevuti dal MiniSER; è l’interfaccia connessa alla sottorete dove si trova il gateway per quella rotta.

Salva

Connessioni

Rotte Statiche

Server DHCP

Servizi

Dual Network

Target Address Subnet Mask Gateway Interfaccia Aggiungi

Modiﬁ ca

Elimina

Salva

Indirizzo IP Indirizzo IP

Subnet mask Subnet mask

Gateway Gateway

Default Gateway

Target address Subnet Mask Gateway Interface

Porta web server

Tipo

Setup di rete

192.168.52.225.0 192.168.71.101

255.255.255.0 255.255.255.0

192.168.52.1 192.168.71.1

Pag. 7 - Manuale FA01588-IT - 04/2021 - © CAME S.p.A. - I contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso. - Istruzioni originali

Attraverso il servizio Server DHCP , il MiniSER

assegna indirizzi IP di un certo insieme e relative

netmask e gateway, ai dispositivi “client” che ne

facciano richiesta (attraverso il protocollo standard

DHCP). Per default il servizio è disabilitato.

Abilita Server DHCP: abilitazione/

disabilitazione servizio DHCP server

Interfaccia: consente di scegliere su quale interfaccia attivare il servizio, nel caso di configurazione in Dual Network;

nel caso di configurazione in Switch, l’unica interfaccia possibile è la ETH0. Non è possibile attivare il servizio su entrambe

le interfacce.

Gateway: è l’indirizzo IP (obbligatorio) del default gateway che verrà configurato nei client che richiedono il servizio DHCP.

Come preimpostazione viene suggerito lo stesso indirizzo presente nel parametro “Gateway” dell’interfaccia ETH0 o ETH1 scelta

nel menù ‘Setup di rete’. L’indirizzo deve essere un indirizzo appartenente alla sottorete dell’interfaccia su cui è attivo il DHCP

Server.

DNS: questo parametro viene inviato agli host che chiedono il servizio DHCP; è opzionale.

Intervallo indirizzi IP: è l’insieme di indirizzi IP - “pool” - che il DHCP server assegna ai vari host che ne fanno richiesta;

l’intervallo è composto dagli indirizzi consecutivi compresi tra i due indirizzi inseriti. Tale intervallo deve appartenere alla

sottorete dell’interfaccia su cui è attivo il DHCP Server.

Lease time: è l’intervallo di tempo durante il quale un indirizzo del “pool” appena assegnato ad un client, viene considerato

“occupato” e non assegnabile ad altri host. Il client rinnoverà la richiesta entro un tempo inferiore al lease time. Una volta

assegnati tutti gli indirizzi del pool, il DHCP server non risponde più ad altre richieste dai DHCP clients, fino alla disponibilità

di indirizzi per scadenza del lease time.

Lista client DHCP: sono elencati tutti i client che hanno fatto richiesta di DHCP e sono attivi (cioè il lease time non è

scaduto); vengono anche visualizzati un hostname, se il client lo ha comunicato al MiniSER, ed il MAC address del client

Connessioni Rotte Statiche Server DHCP Servizi

Salva

Target address

Abilita Server DHCP

Interfaccia

Gateway

DNS

Intervallo indirizzi IP

Lease time (ore)

Lista client DHCP

Subnet Mask Interface

Setup di rete

Pag. 8 - Manuale FA01588-IT - 04/2021 - © CAME S.p.A. - I contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso. - Istruzioni originali

Cambio login e password

Mediante questa finestra l’installatore può modificare Username

e Password.

Data e ora

Mediante questa finestra è possibile impostare data ora e fuso

orario corretti, ed eventualmente far dipendere la regolazione di

tali dati dal server NTP.

La sezione ‘Servizi’ è disponibile solo se la

configurazione delle due porte è Dual Network. Per

ciasuna porta è possibile abilitare o disabilitare i

servizi elencati di seguito:

Sistema Videocitofonico XIP: è il servizio per la gestione di tutta la parte videocitofonica, multiserver, master/slave e

controllo accessi. Per un corretto funzionamento deve essere attivo almeno in una delle due interfacce.

Configurazione Web: è il servizio di accesso alle pagine web di configurazione. Per un corretto funzionamento deve essere

attivo almeno in una delle due interfacce.

Manutenzione: è il servizio per accedere al dispositivo con il tool di configurazione PCS/XIP.

Data

Ora/Min

NTP Server

Time Zones

Data e ora

Username attuale

Installatore

Cambio login e password

Salva

Nuovo username

Password attuale

Nuova password

Reinserisci nuova password

Connessioni Rotte Statiche Server DHCP Servizi

Servizi ETH0 ETH1

Sistema Videocitofonico XIP

Configurazione Web

Manutenzione

Setup di rete

Pag. 9 - Manuale FA01588-IT - 04/2021 - © CAME S.p.A. - I contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso. - Istruzioni originali

Conﬁ gurazione sistema

Master/Slave setup

In un impianto che prevede la presenza di un ETI/MiniSER Xip e più gateway ETI-Xip l’ETI/MiniSER Xip dovrà necessariamente

essere il master e sarà il primo ad essere programmato.

Attenzione!

Il setup del metodo di comunicazione “SSL” (Secure Sockets Layer) deve essere lo stesso su tutti i dispositivi

dell’impianto.

La prima parte della finestra

permette di scegliere una porta di comunicazione attraverso la quale gli slave comunicheranno

con l’ETI/MiniSER Xip master; nello spazio

indicare la porta attraverso la quale gli slave comunicheranno con l’eventuale

backup in caso di interruzione temporanea della comunicazione con il master (per entrambi i campi il range ammesso va da

20050 a 20166).

La tabella

permette di aggiungere gli ETI-Xip slave (se presenti) che andranno a comporre l’impianto; per fare ciò premere

il pulsante

“Aggiungi”.

Sulla finestra che appare digitare il nome dell’ ETI-Xip slave (l’indirizzo IP è

facoltativo e viene rilevato automaticamente dal master).

Una volta eseguito il setup degli altri ETI-Xip la colonna “Indirizzo BPTL 3” mostrerà l’indirizzo dello slave connesso e la

colonna “Status” lo stato della comunicazione.

Non connesso o in fase di connessione (la connessione potrebbe richiedere una attesa commisurata alla complessità

dell’impianto)

Connesso e totalmente funzionante

Master/Slave Setup

master

Aggiungi

Rimuovi

Salva

Inserisci un nuovo slave

Descrizione

Indirizzo IP

Salva

Tipo

Porta master

Porta backup

Descrizione Indirizzo IP Indirizzo BPTL3

Status Backup

Indirizzo IP del master

Indirizzo BPTL3 master

Indirizzo BPTL3 backup

Indirizzo IP del backup

Pag. 10 - Manuale FA01588-IT - 04/2021 - © CAME S.p.A. - I contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso. - Istruzioni originali

Una volta aggiunti tutti gli slave componenti l’impianto è possibile fare in modo che uno di essi (quello con la casella

“Backup” contrassegnata ) esegua continuamente il backup dell’ETI/MiniSER Xip master.

In caso di guasto del dell’ETI/MiniSER Xip master, il backup lo sostituirà e gli slave comunicheranno con esso attraverso la

porta specificata nel punto .

Attenzione!

Il gateway ETI Xip preposto a sostituire il server ETI/MiniSER Xip, in caso di guasto sarà in grado di garantire solo le

funzioni base videocitofoniche e di controllo accessi dell’impianto.

Varchi e telecamere

La tabella, elenca tutti i varchi connessi all’impianto e a quali ETI sono connessi.

Aggiungi

Rimuovi

Salva

Descrizione Indirizzo IP Indirizzo BPTL3

Status Backup

Varchi e telecamere

Indirizzo Nome ETI/XIP Proprietà

Aggiorna

Pag. 11 - Manuale FA01588-IT - 04/2021 - © CAME S.p.A. - I contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso. - Istruzioni originali

Multiserver

In impianti che prevedono la presenza di più server, questa sezione permette di monitorare lo stato degli altri server connessi

all’impianto.

Un server potrebbe risultare non registrato qualora sussistano problemi nella connessione di rete tra i dispositivi (in questo

caso anche la sincronizzazione fallisce ) oppure l’indirizzo assegnato al server selezionato in fase di programmazione

dell’impianto è stato cambiato; in questo caso, digitare il nuovo indirizzo nello spazio e premere “Salva”.

Invece un server registrato ma non sincronizzato non consente di conoscere lo stato dei dispositivi ad esso connessi.

Se i server sono stati configurati per comunicare su porte diverse, allora la sincronizzazione risulta impossibile. É quindi

necessario che il parametro “Porta Web server” della sezione “Setup di rete” del server remoto non sincronizzato, coincida

con il parametro “Porta” di questa pagina, e che il parametro “Https” della sezione “Setup di rete” coincida con lo stesso

di questa pagina. Inserire tali parametri opportunamente nei campi a fondo pagina

relativi alla riga selezionata.

Salva

Indirizzo

Porta

Https

Nome

Multiserver

Indirizzo Porta Https Registrato Sincronizzato

Pag. 12 - Manuale FA01588-IT - 04/2021 - © CAME S.p.A. - I contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso. - Istruzioni originali

Xip PABX

Sorgente chiamata:

Sono i dispositivi, il blocco a cui essi appartengono o i portieri da cui ha origine una chiamata.

Destinazione chiamata:

Sono i dispositivi, i portieri o gruppi di portieri ai quali può essere indirizzata una chiamata.

Glossario

Impostazioni generali

Tempo di squillo trascorso il quale l’utente chiamato verrà

considerato assente

Tempo di squillo trascorso il quale l’utente chiamato verrà

considerato assente e verrà attivata la deviazione

I posti esterni del sistema XIP possono interoperare anche con

dispositivi telefonici. Nel caso quindi di comunicazione attiva tra

essi, i comandi Apriporta, AUX1 e AUX2 possono essere attivati da

sequenze DTMF, e cioè da sequenze di cifre digitate sulla tastiera

del terminale telefonico.

Tali codici sono configurabili nella maschera riportata a fianco.

Il codice deve essere composto dall’asterisco seguito da un

numero composto da un minimo di una ad un massimo di 4 cifre.

La finestra “Rubrica” permette di generare un file contenente la

numerazione breve assegnata ai dispositivi connessi all’impianto

o ad un ramo dello stesso.

Selezionare il formato del file che si desidera ottenere .

Selezionare il ramo di impianto al quale sono connessi i derivati

dei quali si vogliono ottenere i numeri brevi .

Premere il pulsante “Recupera“ per generare il file.

Rubrica

Impostazioni generali

Salva

Recupera

Rubrica

Tipo file:

Tempo di squillo

Apriporta

Codici di attivazione

Tempo di squillo con deviazione

AUX1

AUX2

Pag. 13 - Manuale FA01588-IT - 04/2021 - © CAME S.p.A. - I contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso. - Istruzioni originali

Credenziali

Mediante questa maschera è possibile abilitare ed

assegnare una password per le App Xip Mobile

registrate sul dispositivo. La stessa password,

assieme al Sip account, dovranno essere utilizzati

per la configurazione dell’app Xip Mobile. Ciascuno

di questi account è abbinato ad una licenza

disponibile.

Le impostazioni di default non prevedono la pre-

senza di una password.

Mediante questa finestra è possibile cambiare la

password nel caso in cui venisse smarrita o fosse

necessario riassegnarla.

I ricevitori SIP generici sono dispositivi o

applicazioni software in grado di interoperare

attraverso il protocollo SIP al sistema

videocitofonico XIP.

Mediante questa finestra è possibile assegnare

una password ai Ricevitori SIP generici.

Al punto è possibile abilitare il ricevitore

selezionato; ogni ricevitore abilitato viene

abbinato ad una licenza disponibile .

Le impostazioni di default non prevedono la pre-

senza di una password.

Credenziali

Descrizione Sip account AbilitatoUnità

Unità IP sertec Xip Mobile 1

Unità IP sertec Xip Mobile 2

Unità IP sertec Xip Mobile 3

Unità IP sertec 2 Xip Mobile 4

Unità IP sertec 2 Xip Mobile 5

Sip account

Nuova password

Reinserisci password

Abilitato

Numero di licenze dispnibili 0

Salva

Ricevitori XIP Mobile Ricevitori SIP generici Ricevitori SIP ATA

Ricevitori SIP Gateway

Credenziali

Descrizione Sip account AbilitatoUnità

Unità IP sertec GST

SIP generico 1

Sip account

Nuova password

Reinserisci password

Abilitato

Numero di licenze dispnibili 0

Salva

Ricevitori XIP Mobile Ricevitori SIP generici Ricevitori SIP ATA Ricevitori SIP Gateway

Pag. 14 - Manuale FA01588-IT - 04/2021 - © CAME S.p.A. - I contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso. - Istruzioni originali

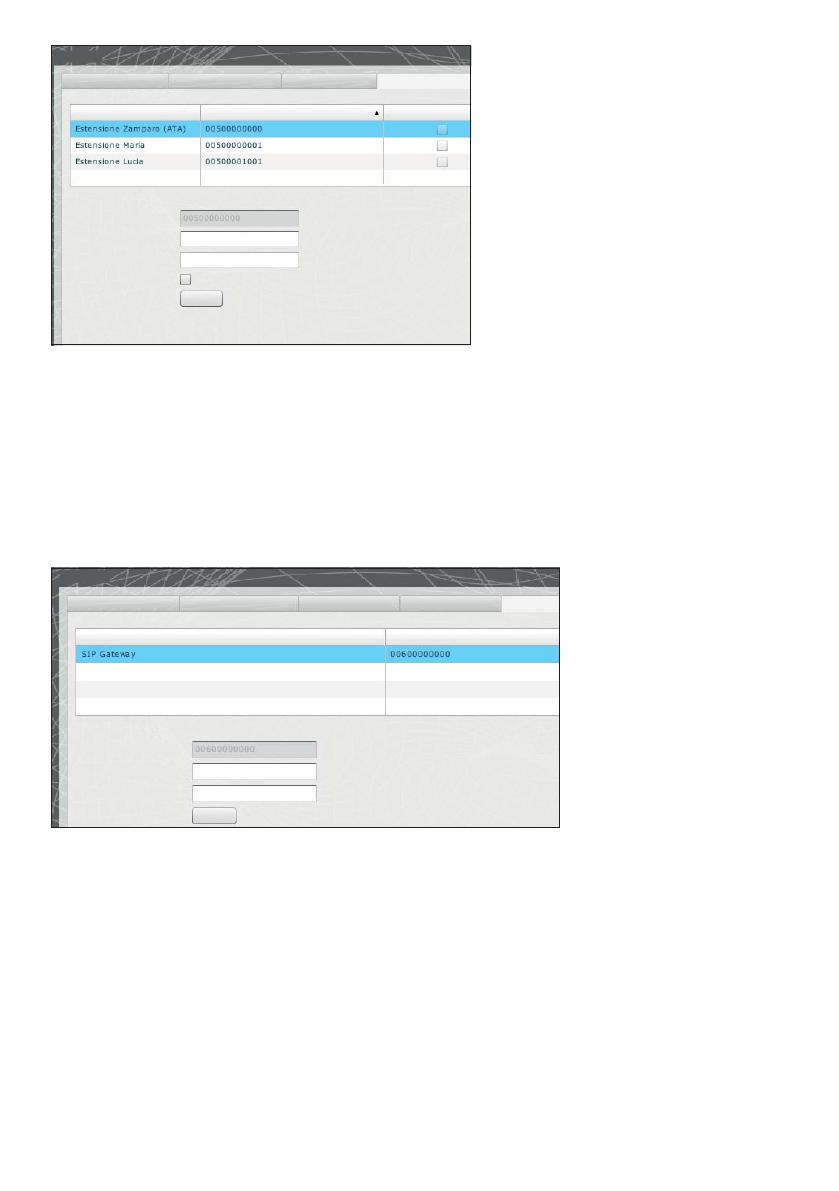

Un ricevitore SIP ATA (Analog Terminal Adapter)

è un dispositivo attraverso il quale un telefono

analogico può interoperare con il sistema

videocitofonico XIP. Supporta il protocollo SIP ed

è in grado di registrarsi all’ETI/SER.

Mediante questa finestra è possibile assegnare

una password ai Ricevitori SIP ATA.

Al punto è possibile abilitare il ricevitore

selezionato; ogni ricevitore abilitato viene

abbinato ad una licenza disponibile .

Un ricevitore SIP Gateway è un

dispositivo attraverso il quale una

utenza telefonica (su rete pubblica

o su centralino PBX, analogica

o GSM) può interoperare con il

sistema videocitofonico XIP.

Supporta il protocollo SIP ed è in

grado di registrarsi all’ETI/Miniser.

Mediante questa finestra è

possibile assegnare una password

ai Ricevitori SIP Gateway.

Le impostazioni di default non prevedono la presenza di una password.

Il Sip account e l’eventuale password dovranno essere poi conﬁ gurati nel SIP Gateway utilizzato per l’unità selezionata. Prima di

realizzare l’impianto, veriﬁ care con il servizio tecnico CAME quali modelli di SIP ATA e SIP Gateway sono compatibili con il sistema.

Le impostazioni di default non prevedono la presenza di una password.

Il Sip account e l’eventuale password dovranno essere poi conﬁ gurati nel dispositivo ATA utilizzato per l’unità selezionata.

Prima di realizzare l’impianto, veriﬁ care con il servizio tecnico CAME quali modelli di SIP ATA e SIP Gateway sono compatibili

con il sistema.

Credenziali

Descrizione Sip account Abilitato

Sip account Numero di licenze disponibili 0

Abilitato

Nuova password

Reinserisci password

Salva

Ricevitori XIP Mobile Ricevitori SIP generici Ricevitori SIP ATA Ricevitori SIP Gate

Credenziali

Descrizione Sip account

Sip account

Nuova password

Reinserisci password

Salva

Ricevitori XIP Mobile Ricevitori SIP generici Ricevitori SIP ATA Ricevitori SIP Gateway

Pag. 15 - Manuale FA01588-IT - 04/2021 - © CAME S.p.A. - I contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso. - Istruzioni originali

Estensioni

Mediante questa finestra è possibile assegnare un numero telefonico all’estensione selezionata.

Al punto

è possibile selezionare il SIP Gateway dal quale sono raggiungibili le estensioni; ogni ricevitore abilitato viene

abbinato ad una licenza disponibile .

Ogni SIP gateway inserito nell’impianto, consente di gestire chiamate videocitofoniche da portiere o da posto esterno verso

un numero telefonico di rete pubblica o su centralino PBX. Tale destinazione si identifica come “Estensione” nel sistema XIP.

Estensioni

Descrizione N° Estensione Abilitato

N° Estensione

SIP Gateway

Abiilitato

Salva

Numero di licenze disponibili 0

®

VA/08

ETI/XIP ETI/MiniSER XIP

XIP-Mobile

Router ADSL

Default GW

Home LAN

Internet

Terminali IP

IP Terminals

Pag. 16 - Manuale FA01588-IT - 04/2021 - © CAME S.p.A. - I contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso. - Istruzioni originali

Esempio applicativo di gestione delle chiamate cito e videocitofoniche

Monofamiliare

Descrizione installazione

• Unica LAN (domestica);

• MiniSer in conﬁ gurazione Switch;

• Indirizzo IP del MiniSer appartenente alla LAN domenstica;

• PC e Smartphone/Tablet possono navigare senza particolari accorgimenti nella conﬁ gurazione di rete;

• Fino a 10 chiamate simultanee tra ETI/XIP, terminali IP di terze parti e XipMobile;

• Uno o più blocchi XIP (ETI/XIP+VA/08) ciascuno con i limiti del sistema X1

• Derivati generici e XipMobile richiedono il caricamento delle relative licenze nel MiniSer;

• Se NON è già presente il servizio DHCP (solitamente fornito dal router adsl o dall’access-point), il MiniSer può fare da DHCP server;

ATTENZIONE: normalmente in una rete LAN un solo dispositivo dovrebbe fornire il servizio DHCP.

• ETI/XIP e ETI/MiniSer XIP hanno indirizzi IP statici: devono essere scelti al di fuori del set di indirizzi assegnati via DHCP

®

Smartphone

Appartamento 1 Appartamento 2

Router

ADSL

ETI/MiniSER XIP

Terminali IP

Home LAN

Internet

Ethernet 10/100/1G

VA/08

ETI/XIP

ETI/SER

Router

ADSL

Switch

ETI/MiniSER XIP

Terminali IP

Home LAN

Internet

Common LAN - Backbone

Pag. 17 - Manuale FA01588-IT - 04/2021 - © CAME S.p.A. - I contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso. - Istruzioni originali

Plurifamiliare Descrizione installazione

• LAN backbone (comune) distinta e separata dalle LAN

domestiche;

• MiniSer in conﬁ gurazione Dual Network;

• Le LAN domestiche possono avere range di indirizzi

indipendenti (ad esempio possono essere tutte del tipo

192.168.1.X, e la LAN comune diversa, ad esempio

192.168.100.X);

• Alla LAN comune appartengono (cioè hanno indirizzo

IP di questa rete) gli ETI/XIP, l’ETI/SER, il Porter e tutte

le interfacce dei MiniSer collegate ad essa;

• Le interfacce interne dei MiniSer hanno indirizzamento

coerente con la LAN domestica e sono indipendenti tra

loro;

• I MiniSer ed il ETI/SER costituiscono un sistema XIP

multiserver;

• È possibile anche avere montanti X1: in tal caso le

unità interne composte da derivati X1 e derivati IP co-

stituiscono unità miste, mentre quelle con solo derivati

IP costituiscono unità IP;

• Ciascun ETI/MiniSer può gestire ﬁ no a max 10 chia-

mate simultanee tra terminali IP di terze parti e XipMo-

bile,

• PC e Smartphone/Tablet all’interno di ciascun appar-

tamento possono navigare senza particolari accorgi-

menti nella conﬁ gurazione di rete attraverso il proprio

accesso ad internet;

• Per ogni appartamento, se non è già presente il ser-

vizio DHCP (solitamente fornito dal router ADSL o

dall’access-point), MiniSer può fare da DHCP server;

• Gli ETI/MiniSer hanno indirizzi IP statici per entrambe

le interfacce: devono essere scelti al di fuori del set di

indirizzi eventualmente assegnati via DHCP da servizi

presenti in ciascuna subnet.

Pag. 18 - Manuale FA01588-IT - 04/2021 - © CAME S.p.A. - I contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso. - Istruzioni originali

Controllo accessi

Come si generano i permessi

Attraverso la combinazione di 4 regole è possibile definire una serie di “permessi”:

Percorsi È un insieme di varchi ai quali è consentito l’accesso

Fasce orarie Sono delimitazioni temporali nell’arco della giornata nelle quali è possibile entrare negli accessi

controllati

Programmi

settimanali Sono giorni della settimana in cui è consentito l’accesso

Festività Sono i giorni dell’anno in cui NON è consentito l’accesso

Fase 1: generazione del permesso

Le 4 regole vengono combinate e generano il permesso, che è valido quando tutte e quattro le regole sono verificate.

Fase 3: creazione degli utenti

Fase 2: combinazione di permessi in Gruppi

Ad esempio:

1) la targa è presente nel percorso

2) l’ora rientra nella fascia oraria

3) il giorno della settimana è presente nel programma settimanale

4) il giorno non è presente nelle festività.

Ad ogni utente, oltre ai dati anagrafici, vengono assegnati sia il codice numerico che l’eventuale

tag RFID (badge) o il codice della chiave infrarossi; ad ogni utente viene associato un “Gruppo”.

Quando un utente si identifica con un badge o codice e almeno uno dei permessi associati al

gruppo di appartenenza risulta valido, l’accesso all’area viene garantito.

La combinazione di uno o più permessi genera un “Gruppo”.

Attenzione!

Nel caso di impianto multiserver, le regole di controllo accessi rimangono indipendenti per ciascun server, e andranno

quindi inserite per ciascuno di essi.

Pag. 19 - Manuale FA01588-IT - 04/2021 - © CAME S.p.A. - I contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso. - Istruzioni originali

Utenti

La finestra “Utenti” permette di svolgere una serie di funzioni, come ad esempio ricercare utenti per cognome, codice

badge o gruppo di appartenenza. Gli utenti contrassegnati sono stati creati mediante il programma PCS-Xip.

Premendo il pulsante “Aggiungi” è possibile aggiungere nuovi utenti, attivarli o disattivarli , associarli ad un gruppo

, determinare il periodo di validità del permesso di accesso ed eventualmente assegnare loro un badge, un codice di

accesso .

Mediante gli appositi pulsanti

è anche possibile modificare o eliminare utenti .

Utenti

Aggiungi

Cognome

Ricerca

cognome gruppi

codice badge

Cerca

Salva

Dettagli utente

Cognome Nome GiuseppeOregliani

Società Dipartimento VenditeAlfatech

Caporeparto Palazzina SudLeonzi Giacomo

Numero di telefonno Attiva Si

Nome gruppo

Valido da

Non più Valido da

Codice badge Codice chiave

IMPIEGATI ALFATECH

Nome Gruppo Default

Modifica

Elimina

OPERAIO PULIZIE 1 OPERAI PULIZIE

OPERAIO PULIZIE 2 OPERAI PULIZIE

GALLI ETTORE IMPIEGATI EURORAC

VERDI GIACOMO IMPIEGATI EURORAC

ARANCI ROSA IMPIEGATI ALFATECH

FRANCHI PATRIZIO IMPIEGATI ALFATECH

ALETTE FLORA IMPIEGATI ALFATECH

GROSSI MAURO IMPIEGATI ALFATECH

LEONZI GIACOMO DIRIGENTI EURORAC

NERI RICCARDO DIRIGENTI ALFATECH

Pag. 20 - Manuale FA01588-IT - 04/2021 - © CAME S.p.A. - I contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso. - Istruzioni originali

Premendo il pulsante “Aggiungi” , sulla finestra “Gruppi” è possibile creare gruppi ai quali associare categorie di utenti.

Nell’area è possibile assegnare un nome al gruppo ed eventualmente aggiungere altre informazioni utili; è anche possibile

attivare o disattivare l’intero gruppo .

Solo quanto scritto all’interno delle caselle contrassegnate dall’asterisco rosso apparirà nei menù a tendina delle altre finestre

di programmazione.

Gruppi

Gruppo

Dettagli gruppo

Dettagli gruppo Permessi del gruppo

Si

Salva

Default Aggiungi

Nome

Società Dipartimeno

Italimpianti

Caporeparto Palazzina

Rigoni Elio

Numero di telefonno Attivo

Modifica

Elimina

DIRIGENTI ALFATECH

DIRIGENTI EURORAC

IMPIEGATI ALFATECH

IMPIEGATI EURORAC

OPERAI PULIZIE

Manutentori Impianti

La page charge ...

CAME 62740110 Configuration manual

CAME 62740110 Configuration manual

dans d''autres langues

Documents connexes
