BIXOLON SPP-R310 Guide d'installation

La page charge ...

◈ Informations

Ce guide d'installation contient des informations brèves nécessaires à l'installation du produit.

Reportez-vous au manuel d'utilisation du CD, fourni avec le produit pour plus de détails

concernant les instructions d'installation. Le CD contient les informations suivantes:

1. Manuel: Utilisateur, Programme du module Windows CE, Pages de codes,

Commandes, Bluetooth et sans fil

2. Pilote: Windows driver

3. Utilitaire: VMSM (Virtual Memory Switch Manager),

NV Image Download Manager,

Gestionnaire de téléchargement de Firmware

BIXOLON s'engage à poursuivre ses efforts pour améliorer les fonctions et la qualité de ses

produits. Par conséquent, les caractéristiques du produit et/ou le contenu du manuel

d'utilisation peuvent être modifiés sans avis préalable.

◈ Mesures de sécurité concernant la batterie

1. Si vous observez quelque chose d'anormale comme une odeur étrange ou une surchauffe

lors de la première utilisation, contactez immédiatement votre fournisseur local.

2. Rechargez la batterie uniquement à l'aide du chargeur indiqué (et fourni en option) par

BIXOLON L'utilisation d'un mauvais chargeur peut se traduire par une surchauffe, une

combustion et/ou une exposition de la batterie.

3. N'utilisez pas ou ne laissez pas la batterie dans un endroit exposé à de fortes température

ou à la lumière directe du soleil, dans un véhicule par exemple. Cela risque d'entraîner une

surchauffe et/ou une combustion de la batterie. Par ailleurs, la performance de la batterie et

la durée de vie du produit peuvent s'amoindrir.

4. Ne laisser pas d'eau, d'eau de mer ou d'humidité entrer ou fuir dans la batterie Si le

mécanisme de sécurité de la batterie venait à s'oxyder, la batterie pourrait être en sur-

tension avec un courant électrique et/ou un voltage anormal pouvant entraîner une

surchauffe, des étincelles et/ou une explosion.

5. Ne jetez pas la batterie et ne la soumettez pas à un choc violent. Si le mécanisme de

sécurité de la batterie est endommagée, la batterie risque d'être en sur-tension et, par

conséquent, une réaction chimique négative peut être générée dans la batterie.

Il existe un éventuel risque de surchauffe, de combustion et/ou d'explosion de la batterie.

6. N'utilisez pas la batterie si elle est endommagée ou si l'extérieur est déformé en raison d'un

choc externe ou si elle fuit.

◈ Confirmation du contenu

SPP-R310/L310

Batterie

Chargeur de batterie

Rouleau du papier

(seulement SPP-R310)

Câble d'alimentation

Clip ceinture

CD

Guide d'installation

◈ Nom des pièces du produit

Paper Cover

Power Button

Open button

Paper Feed Button

Power Connection

Battery

Hole for mounting belt strap / belt clip

Cable Connection

Interface Cap

◈ Installation et charge

Installation

de la batterie

1. Insérez la batterie à l'arrière de

l'imprimante, en veillant à bien aligner le

crochet de la batterie.

2. Poussez la batterie dans la fente jusqu'au

clic.

※ Note

La batterie n'étant pas chargée au moment de l'achat, chargez-la avant de

l'utiliser. (Utilisez le chargeur de batterie)

Installation

du papier

1. Appuyez sur le bouton Ouvrir pour ouvrir

le capot du papier.

2. Insérez le rouleau, comme illustré.

(Retirez le moyeu du rouleau de papier en

place.)

3. Veillez à bien aligner le papier

4. Sortez le papier et fermez le capot du

papier.

5. Tirez l'excédent de papier vers le côté de

l'imprimante.

Chargeur de

batterie

1. Eteignez l'imprimante.

2. Connectez le câble d'alimentation au

chargeur de la batterie puis connectez

l'alimentation CA.

3. Ouvrez le cache de l'interface externe

dans le sens de la flèche.

4. Connectez le chargeur de batterie au

connecteur d'alimentation.

※ Note

L'imprimante peut être sérieusement endommager si un chargeur de batterie

non fourni par BIXOLON est utilisé. BIXOLON ne sera pas tenue

responsable de tout dommage résultant d'une telle utilisation.

(La tension et le courant électrique de la batterie et ceux du chargeur de la

batterie doivent correspondre.)

Sangle de

ceinture

du papier

1. Insérez la vis de la sangle de ceinture

dans le trou de la sangle de ceinture.

2. Utilisez une pièce pour serrer la vis de la

sangle de ceinture, tel qu'illustré.

Installation

du clip

ceinture

1. Insérez la vis du clip ceinture dans le trou

de fixation du clip ceinture.

2. Serrez la vis du clip ceinture avec un

objet tel une pièce, tel qu'illustré.

(Veillez à la serrer dans le bon sens)

◈ Utilisation du panneau de commandes

BOUTON

ALIMENTATION

BOUTON

ALIMENTATION

LED

ERREUR LED BATTERIE

LED

STATUT

• BOUTON ALIMENTATION (POWER)

Ce bouton sert à allumer et éteindre l'imprimante.

• BOUTON ALIMENTATION (FEED)

Ce bouton permet d'alimenter le papier manuellement, les hexadécimales programmées et

transférées à l'imprimante.

• LED ERREUR

Si le voyant est rouge, le capot du papier est ouvert.

Si le voyant clignote rouge, soit le papier est épuisé, soit la tête d'impression est en surchauffe.

Si le voyant continue à clignoter rouge, cela peut indiquer un problème grave avec le produit ;

consultez un réparateur agréé.

• LED BATTERIE

Si les trois voyants sont bleus, la batterie est entièrement chargée.

Si deux voyants sont bleus, la batterie est partiellement chargée.

Si un voyant est bleu, la batterie est faiblement chargée.

Si le voyant est rouge, la batterie doit être rechargée ou remplacée.

• LED STATUT (Bluetooth ou LAN sans fil)

1) Lors de l'utilisation du Bluetooth

Si l'imprimante est prête pour une communication sans fil avec le Bluetooth, le voyant vert

ainsi que le voyant du statut de la batterie sont allumés.

2) Lors de l'utilisation du LAN sans fil.

Le voyant de droite indique la force du signal du LAN sans fil. Le voyant vert s'allume

lorsque la force du signal est correct tandis que le voyant clignote vert quand la force du

signal est faible.

※ Note

En mode Veille, seul le voyant du Statut s'allume.

Guide d'installation de l'imprimante

Imprimante de reçus mobile SPP-R310/L310

Trou de fixation de la passant ceinture / du clip ceinture

Bouchon

D’interface

Connecteur de câble

Batterie

Connecteur alimentation

Couvercle papier

Bouton

d’alimentation

Bouton

alimentation

papier

Bouton

Ouvrir

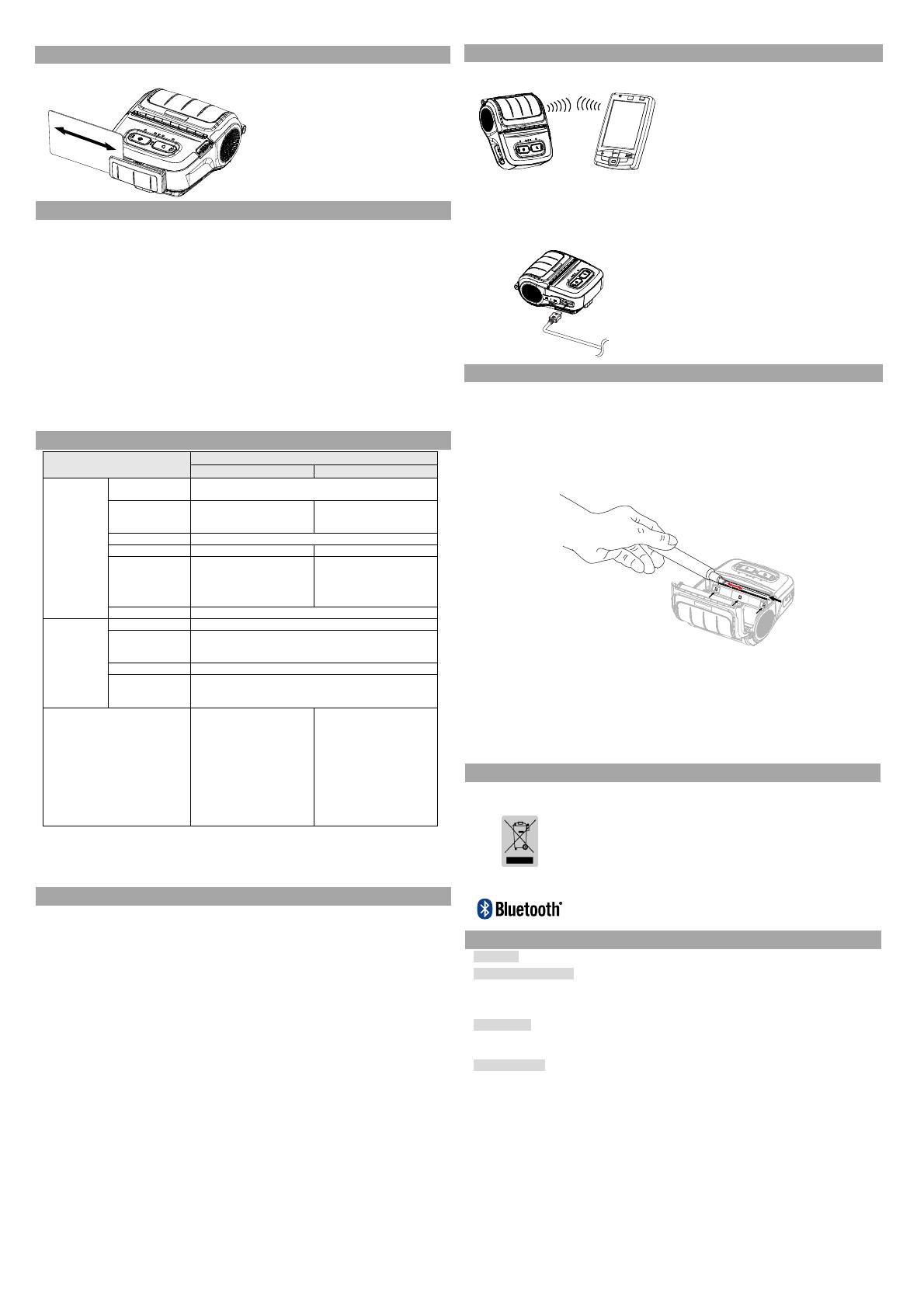

◈ Utilisation du mode MSR (seulement SPP-R310)

1. Insérez la carte, comme indiqué sur le

schéma de gauche, puis faites glisser

dans le sens des flèches. (Possibilité de le

faire dans les deux sens)

※ Note

Si la carte n'enregistre pas, vérifiez d'abord

qu'elle bien alignée. Lorsque vous passez la

carte, la vitesse recommandée est de 100 ~

1200 mm/sec.

◈ Auto-test

Exécutez l'auto-test lors de la première installation de l'imprimante ou lorsque l'imprimante à

rencontrer un problème. Vérifiez ce qui suit:

• Circuit de commande, mécanismes, qualité d'impression, version RAM, et paramétrage de Memory

Switch

Si l'imprimante ne présente aucun problème lors de cet auto-test, vérifiez les autres dispositifs,

périphériques ou logiciels. Cette fonction est indépendante de celle des autres dispositifs et logiciels.

• Instructions de l'auto-test

1) Éteignez l'imprimante et fermez le capot du papier de l'imprimante.

2) Appuyez simultanément sur le bouton d'alimentation du papier et le bouton d'alimentation pour

allumer l'imprimante.

3) Une fois l'impression commencée, relâchez les deux boutons.

4) Pour ajouter une impression d'un motif ASCII, appuyez une nouvelle fois sur le bouton

d'alimentation de papier.

5) Une fois le motif ASCII imprimé, l'auto-test s'arrête automatiquement.

◈ Caractéristiques du produit

Item

Description

SPP-R310 SPP-L310

Impression

Mode

d'impression

Impression thermique

Vitesse

d'impression

Reçu papier: 100 mm/sec

Papier monocouche: 80

mm/sec

Reçu papier: 100 mm/sec

Papier monocouche: 80

mm/sec

Résolution 203 DPI

Emulation BXL/POS SLCS, BPL-Z™, BPL-C™

Capteur

Capteur de fin de papier,

Capteur d'ouverture du

capot de papier,

Capteur de marque noire

(Option)

des capteurs de papier,

Capteur d'ouverture du

capot de papier,

Capteur de marque noire

Type de découpe Tear-bar

Papier

Type de papier Papier thermique

Diamètre

extérieur du

rouleau de papier

Reçu papier: Max. Ø50 mm (1.97”)

étiquettes papier: Max. Ø49 mm (1.93”)

Papier monocouche: Max. Ø49 mm (1.93”)

Largeur 79.5 ± 0.5 mm (3.13” ± 0.2”)

Épaisseur

Reçu papier: 0.07 ± 0.005 mm

étiquettes papier: 0.07 ± 0.15 mm

Papier monocouche: 0.08 ± 0.01mm

Interface

SPP-R310

- USB, SERIAL

- Bluetooth Class2 V3.0

+EDR

- LAN 802.11 b/g/n

SPP-R310plus

- USB, SERIAL

- Bluetooth 4.1

(Classic/LE)

- LAN 802.11 a/b/g/n

USB, SERIAL

Bluetooth 4.1(Classic/LE)

LAN 802.11 a/b/g/n

※ Note

1) Cet équipement est destiné pour une utilisation en intérieur, uniquement, et toutes les

communications sont limitées au même bâtiment.

2) L'interrupteur permet de déconnecter l'appareil. En cas de danger, éteignez tout.

◈ Fonction de l'impression d'étiquettes

1. Paramétrage de la fonction Étiquette

Le papier étiquette et le papier à marque noire sont disponibles en mode étiquette.

• Paramétrage des opérations

1) Allumez l'imprimante

2) Ouvrez le capot du papier, appuyez sur le bouton d'alimentation du papier et maintenez-le vers

le bas au moins 2 secondes.

3) Après le bip, insérez le papier et fermez le capot.

4) Répétez les étapes ci-dessus pour revenir en mode Reçu.

• Paramétrage Via Memory Switch

1) Reportez-vous à la section de modification de Memory Switch du manuel de commandes.

2. Fonction Calibrage automatique

La fonction de l'impression d'étiquettes exige une reconnaissance des écarts de papier à étiquette

et de la barre noire du papier à marque noire pour qu'une impression soit possible.

Si les écarts de papier à étiquette ne sont pas correctement reconnus, utilisez la fonction de

calibrage automatique.

• Instructions du calibrage automatique(seulement SPP-R310)

1) Éteignez l'imprimante lorsqu'elle est en mode Impression d'étiquettes.

2) Appuyez sur le bouton d'alimentation du papier, maintenez-le vers le bas, puis appuyez sur le

bouton Alimentation (Power).

3) Une fois l'impression terminée, appuyez sur le bouton Alimentation (Power) pour exécuter le

calibrage automatique.

Sélectionnez le mode

Calibrage automatique: Bouton alimentation (power)

Auto-test: Bouton Alimentation (Feed)

4) Une page du papier à étiquette sort lors de l'exécution du calibrage automatique.

◈ Connexion des périphériques

1. Connexion Bluetooth et LAN sans fil

1) L'imprimante peut être connectée aux

périphériques ayant une connectivité Bluetooth

(PDA, PC, etc.).

2) Utiliser la fonction de connectivité Bluetooth pris

en charge par le dispositif pour le connecter à

l'imprimante.

3) L'imprimante peut être connectée à d'autres

stations comme un PDA ou un PC supportant une

communication LAN sans fil en mode ad-hoc et

AP en mode Infrastructure.

※ Note

Reportez-vous au manuel LAN sans fil Bluetooth pour plus de détails concernant la connexion.

Vous pouvez vérifier l'environnement Bluetooth (authentification, encryptage, mode connexion) et

l'environnement LAN(IP, SSID, authentification, encryptage) via la page d'auto-test.

2. Connexion du câble d'interface

1) Ouvrez le cache de l'interface

2) Connectez le câble d'interface (en option) au

connecteur du câble de l'imprimante.

◈ Nettoyage de l'imprimante

Si l'intérieur de l'imprimante est poussiéreux, la qualité d'impression peut être amoindrie.

Si tel est le cas, suivez les instructions ci-dessous pour nettoyer l'imprimante.

• Assurez-vous d'avoir éteint l'imprimante avant de la nettoyer.

• La tête d'impression peut être très chaude lors de l'impression, si vous souhaitez la nettoyer,

éteignez l'imprimante et attendez environ 10 minutes avant de commencer le nettoyage.

• Lorsque vous nettoyez la tête d'impression, veillez à ne pas toucher la partie chaude de la tête de

l'impression.

→ La tête d'impression est susceptible d'être endommagée par de l'électricité statique, etc.

• Veillez à ne pas rayer et/ou endommager la tête d'impression.

1) Ouvrez le capot du papier et sortez le papier.

Utilisez un stylo de nettoyage pour nettoyer la tête d'impression, en allant du centre vers

l'extérieur.

2) Essuyez la tête d'impression à l'aide d'un stylo de nettoyage.

3) Retirez le la poussière de papier du capteur de papier à l’aide du stylo nettoyeur.

4) Attendez 10 minutes après avoir nettoyé l’impression avant d’utiliser l’imprimante, jusqu’à ce

que l’agent nettoyant du stylo soit totalement évaporé et sec.

5) Insérez le papier puis fermez le capot de l'imprimante.

◈ Certification

Ce symbole indiqué sur le produit et sa documentation indique qu'ils ne doivent pas

être jetés avec les autres déchets ménagers. Par mesure de prévention pour

l'environnement et pour la santé humaine, veuillez séparer ces composants des

autres types de déchets et les recycler conformément au principe de réutilisation des

ressources. Les particuliers sont invités à contacter le distributeur leur ayant vendu

le produit ou à se renseigner auprès de leur mairie pour savoir où et comment ils

p

euvent se débarrasser de ce produit afin qu'il soit recyclé en respect avec la nature.

Les entreprises sont invitées à contacter leurs fournisseurs et à consulter les

conditions de leur contrat de vente. Ce produit ne doit pas être mêlé aux autres

déchets commerciaux.

La marque Bluetooth suivante et QD ID D029148 sont compatibles, uniquement,

avec les modèles qualifiés Bluetooth SIG.

☎ BIXOLON Co., Ltd.

● Website http://www.bixolon.com

● Korea Headquarters

(Add) 7~8F, (Sampyeong-dong), 20, Pangyoyeok-ro241beon-gil,

Bundang-gu, Seongnam-si, Gyeonggi-do, 13494, Korea (ROK)

(Tel.) +82-31-218-5500

● U.S. Office

(Add) BIXOLON America Inc., 3171 Fujita St, Torrance, CA 90505

(Tel.) +1-858 764 4580

● Europe Office

(Add) BIXOLON Europe GmbH, Tiefenbroicher Weg 35 40472 Düsseldorf

(Tel.) +49 (0)211 68 78 54 0

La page charge ...

BIXOLON SPP-R310 Guide d'installation

Ce manuel convient également à

BIXOLON SPP-R310 Guide d'installation

dans d''autres langues

Documents connexes

Autres documents
