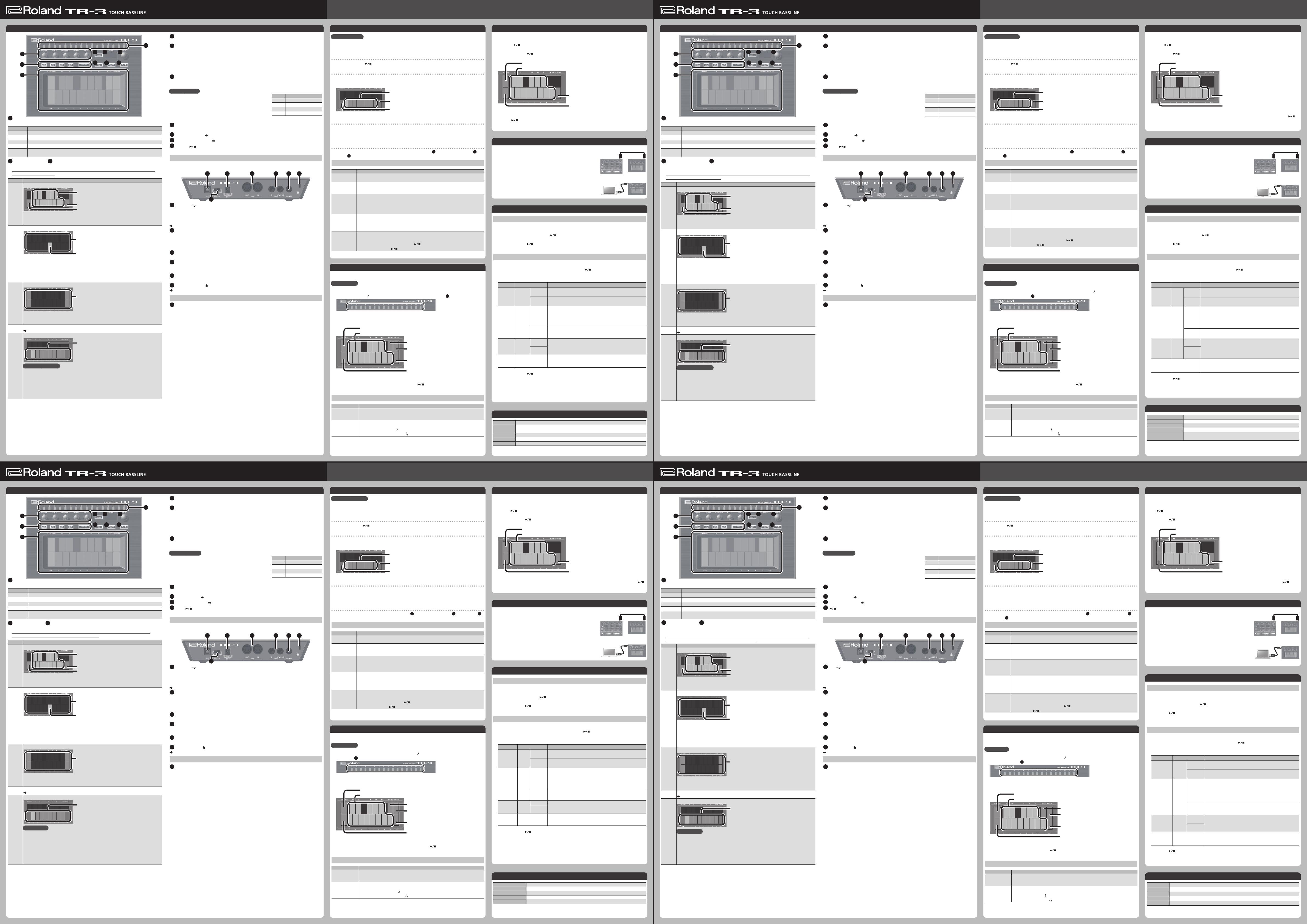

English

Owner’s Manual

Realtime Recording

In this method of recording, the notes you perform are recorded in real time. The current pattern will be

overwritten.

1. Press the [REALTIME REC] button.

The [

] button blinks; the TB-3 is in record-ready mode. To cancel, press the [REALTIME REC] button to

make it go dark.

2. Press the [

] button to start recording.

3. Perform on the pad; your performance is recorded.

Notes that loop-play while you hold down [CLEAR] are deleted.

Record notes. Hold down the same note pad to enter a tie.

Octave up

* Use step recording to enter accents or slides.

Octave down

4. When you’re  nished realtime recording, press the [REALTIME REC] button to make it go dark.

• The TB-3 will return to pattern playback. To stop pattern playback, press the [

] button.

• During playback, you can switch realtime recording on/o by pressing the [REALTIME REC] button.

Playing, Selecting, and Performing a Pattern

What is a “pattern”?

A “pattern” is musical data that you’ve recorded by step recording or realtime recording. There are 64

patterns (8 patterns x 8 banks). In Pattern Select mode, the display shows the current bank and pattern (e.g.,

1-2 = bank 1, pattern 2).

Playing a pattern

1. Press the [ ] button to play a pattern.

Selecting a pattern

1. Press the [PTN SELECT] button.

2. Use the pad to select a pattern.

Select a pattern (1–8)

Bank up

Bank down

You can also use the [VALUE] knob to select a pattern.

Switching sounds

1. Press the [KEY-BOARD], [XY PLAY], or [ENV MOD] button to make the display show the sound number

(e.g., A01).

2. Use the [VALUE] knob to switch sounds.

“Performing” with the TB-3

You perform on the TB-3 by operating the knobs (

), pad mode buttons (

), and touchpad (

) while a

pattern plays.

Advanced Pattern Functions

Functions Explanation

Pattern

transpose

To transpose the pattern, hold down the [KEY-BOARD] button and press a key pad (default:

C).

Playing patterns

consecutively

When selecting a pattern, you can select multiple patterns by sliding your  nger while

continuing to press the pad. The patterns you’ve selected will play consecutively. The

currently-playing pattern lights.

Random pattern

If you hold down the [PTN SELECT] button and press the [SCATTER] button, a random

pattern is generated for the current pattern number.

If you want to save the random pattern, press the [REALTIME REC] button (blinking). If you

want to discard the random pattern, select a di erent pattern.

Copying a

pattern

1. Hold down the [PTN SELECT] button and press the pad to select the copy-source

pattern.

The copy-source pattern lights, and the other patterns blink.

2. Select the copy-destination bank and pattern (blinking pad).

Deleting a

pattern

1. Select the pattern that you want to delete.

2. Hold down the [PTN SELECT] button and press [CLEAR] in the pad.

The display indicates “

Clr” and the [ ] button blinks.

3. Press the [

] button; the pattern is deleted.

Synchronizing with Other MIDI Devices

The TB-3 can receive MIDI Clock (F8) data to synchronize its tempo. It can also receive MIDI Start (FA) and MIDI

Stop (FC) to start/stop itself.

Synchronizing with a TR-8

You can synchronize the TB-3 with a TR-8 by using a commercially available

MIDI cable to make connections.

Synchronizing with your computer DAW via USB

By using a commercially available USB 2.0 cable to connect the TB-3 to your

computer, you can synchronize the TB-3 with your computer DAW or record

the sound of the TB-3 to a track of your DAW via USB audio.

TR-8 (master) TB-3 (slave)

MIDI OUT MIDI IN

Various Settings

Restoring the Factory Settings ( Factory Reset)

Here’s how to return the TB-3 to its factory-set state.

1. While holding down the [REALTIME REC] button, turn on the power.

The display indicates “

rSt” and the [ ] button blinks.

If you decide to cancel the factory reset, turn o the power.

2. Press the [

] button to execute the factory reset.

3. When the display indicates “

CNP,” turn the TB-3’s power o , then on again.

MIDI and Other Settings

1. While holding down the [SCATTER] button, turn on the power.

The display indicates the current MIDI channel (e.g.,

C 2), and the [ ] button blinks.

If you decide not to make settings, turn o the power.

2. Use the [VALUE] knob and the pad to change the settings.

Parameter Controller Explanation

MIDI

Channel

[VALUE]

knob

OFF,

C 1

–

C16

Speci es the MIDI transmit/receive channel. The display indicates the

channel. (default:

C 2)

ONn

(OMNI)

MIDI messages of all channels are received.

The MIDI transmit channel will be 2.

MIDI

Clock

Source

Pad [C]

Lit (AUTO)

If MIDI clock is being input to the MIDI IN connector or the USB port, the

TB-3’s tempo will automatically synchronize to MIDI clock. (default)

* If MIDI clock is being simultaneously input from the MIDI IN connector

and from the USB port, the USB port takes priority.

Unlit

(INTERNAL)

The TB-3 operates at the tempo speci ed on the unit itself. Choose the

“INTERNAL” setting if you don’t want to synchronize to an external device.

MIDI Thru Pad [D]

Lit (ON)

Speci es whether data received from the MIDI IN connector will be

retransmitted from the MIDI OUT connector (ON: default) or will not be

retransmitted (OFF).

Unlit (OFF)

Pad

Aftertouch

Sensitivity

[KEY-BOARD] button

(hold down)

+ [VALUE] knob

Adjusts the sensitivity of the pad to pressure (aftertouch). With higher

settings, it will be easier to apply an e ect even when you apply light

pressure to the pad. (default: 3)

3. Press the [

] button to save the settings.

The settings are saved, and the TB-3 restarts.

Step Recording

In this method of recording, you enter notes or rests, accents, and slides/ties at each step.

When you record, the current pattern will be overwritten.

What is “step”?

Each pattern is divided into 16 grid locations called “steps.” (You can change the number of steps in the

range of 1–32.) One step is a 16th note long (

). The current step is shown by the 16-step indicators (

1. Press the [STEP REC] button.

2. Use the pad and the [VALUE] knob to enter musical data for each step.

Enters a rest and proceeds to the next step.

Enters a note and proceeds to the next step.

Octave up

Enters accent on/o .

Enters a slide (if the preceding step is the same note,

a tie) on/o .

Octave down

• The display shows the current step number (

–

). You can use the [VALUE] knob to move between steps.

• Even during step recording, you can press the [

] button to play the pattern.

3. When you’re  nished step recording, press the [STEP REC] button to make it go dark.

Advanced Step Functions

Functions Explanation

Changing the

number of steps

in the pattern

Hold down the [STEP REC] button and turn the [VALUE] knob to change the number of

steps in the pattern (1–32, default: 16).

Selecting a triplet

grid

Hold down the [STEP REC] button and press the [TEMPO] button to switch the triplet grid

on/o .

OFF: 1 step =16th note ( ) (default)

On: 1 step =8th note triplet ( )

Main Speci cations Roland TB-3: TOUCH BASSLINE

Power Supply

AC adaptor, or obtained via USB port (USB bus power)

Current Draw

500 mA

Dimensions

240 (W) x 173 (D) x 57 (H) mm 9-1/2 (W) x 6-13/16 (D) x 2-1/4 (H) inches

Weight

820 g (excluding AC adaptor) 1 lb 13 oz

Accessories

AC adaptor, Owner’s manual, Lea et “USING THE UNIT SAFELY”

* In the interest of product improvement, the speci cations and/or appearance of this unit are subject to

change without prior notice.

Before using this unit, carefully read the lea et “USING THE UNIT SAFELY.” The lea et provides important information concerning the

proper operation of the unit. Additionally, in order to feel assured that you have gained a good grasp of every feature of your new

unit, read Owner’s Manual in its entirety. This manual should be saved and kept on hand as a convenient reference.

CORPORATION.

16-step indicators

The step numbers (1–16) light during pattern playback or step recording.

[TEMPO] button

When you press the [TEMPO] button, the display shows the tempo. You can use the [VALUE] knob to change

the tempo.

• Tap tempo: To set the tempo, hold down the [TEMPO] button and tap the [SCATTER] button several times

at the desired interval.

• Shu e: To specify shu e, hold down the [TEMPO] button and turn the [VALUE] knob(-50–0–50; 0=shu e

o ).

Display

Shows the currently selected sound number (e.g.,

A01). Depending on the mode, the pattern number

(e.g., 1-1), step number, or tempo may be shown.

What is a “sound”?

The TB-3 provides cutting-edge synth tones powered by four

oscillators and e ects, including faithfully reproduced classic tones

from the TB-303 (A01: TB-303 sawtooth wave, A02: TB-303 square

wave). On the TB-3, each of these is called a “sound.” You can use

the [VALUE] knob to easily select sounds.

* You can’t edit the sounds.

[VALUE] knob

Modi es the value that’s shown in the display.

[STEP REC] button

Refer to “Step Recording”

[REALTIME REC] button

Refer to “Realtime Recording”

[

] button

Plays/stops the pattern.

Connecting Your Equipment

* To prevent malfunction and equipment failure, always turn down the volume, and turn o all the units

before making any connections.

A B C D E F

USB (

) port

Use a commercially available USB 2.0 cable to connect this port to your computer. It can be used to transfer USB

MIDI and USB audio data. You must install the USB driver before connecting the TB-3 to your computer.

Download the USB driver from the Roland website. For details, refer to Readme.htm which is included in the

download.

http://www.roland.com/support/

DC IN jack

Connect the included AC adaptor here. Use only the included AC adaptor. Using any other adaptor may cause

overheating and malfunction.

* When connected via USB, power is supplied from the USB connection, so the AC adaptor does not need to

be connected.

MIDI connectors

For connecting MIDI device.

OUT jacks

Connect these jacks to your amp or monitor speakers. If your system is monaural, use only the L/MONO jack.

PHONES jack

Connect headphones (sold separately) here.

Security slot (

)

http://www.kensington.com/

Turning the Power On/O

[POWER] switch

This turns the power on/o .

* After you’ve made connections correctly, be sure to turn on the power in the order of the TB-3  rst, and

then the connected system. Powering-on in the incorrect order may cause malfunctions or damage. When

turning the power o , power-o the connected system  rst, and then the TB-3.

* This unit is equipped with a protection circuit. A brief interval (a few seconds) after turning the unit on is

required before it will operate normally.

* Before turning the unit on/o , always be sure to turn the volume down. Even with the volume turned down,

you might hear some sound when switching the unit on/o . However, this is normal and does not indicate

a malfunction.

Sound Explanation

A 01

–

TB-303 sounds

b 01

–

Bass sounds

C 01

–

Lead sounds

d 01

–

SFX (Sound e ects)

Panel Descriptions

8 9 10

5 6 7

Knobs

These adjust the following values.

Knob Explanation

VOLUME Volume

CUTOFF

Filter cuto (brightness of the sound)

RESONANCE Filter resonance (distinctive character)

ACCENT Strength of accents you’ve input in the pattern

EFFECT

E ect depth

* The most suitable e ect for the sound you’ve selected is applied.

Pad mode buttons /

Touchpad

Use these pad mode buttons to switch the mode of the touchpad (which we’ll simply refer to as “the pad”).

* Don’t touch the pad in two or more locations simultaneously; the locations cannot be detected

correctly (the pad does not support multi-touch).

Button Explanation

KEY-

BOARD

Use the pad to play notes.

Play notes

Apply pressure to the pad: modulation

Octave up

Octave down

• Key pads that can be operated are lit.

• If you press the pad while a pattern is playing, the sound of the pad takes priority (mono

playback).

XY PLAY

Use the horizontal (X) and vertical (Y) axes of the pad to perform pitch.

X-axis position is lit

X-axis: Perform pitch (continuous change)

Y-axis: Volume

Apply pressure to the pad: modulation

• This controls the most appropriate parameters for the sound that’s selected. In general for most

sounds, the parameters listed above are controlled.

• If you press the pad while a pattern is playing, the sound of the pad takes priority (mono

playback).

• By holding down the [XY PLAY] button and turning the [VALUE] knob you can change the tonic

note (key).

ENV

MOD

Control envelope modulation (tonal change) and decay (duration of the sound).

X-axis: Envelope modulation (tonal change)

Y-axis: Decay (duration of the sound)

Apply pressure to the pad: modulation

• This controls the most appropriate parameters for the sound that’s selected. In general for most

sounds, the parameters listed above are controlled.

• If the pattern is stopped, pressing the pad won’t produce sound.

PTN

SELECT

Select a pattern.

Refer to “Playing, Selecting, and Performing a Pattern” – “Selecting a pattern”

SCATTER

Use the Scatter function to add a digital-feeling groove.

X-axis: Scatter depth (10 steps)

What is Scatter?

“Scatter” adds a digital-feeling groove to the loop playback by exchanging individual steps within

the loop playback and also by changing the playback direction or gate length.

• Scatter will be on while you’re pressing the pad. It turns o when you take your  nger o of the

pad.

• Turn the [VALUE] knob to select the scatter type (

SC1

–

SC8

* The Scatter e ect will not apply to the  rst cycle of the loop; the e ect will apply to the second

and subsequent cycles of the loop.

Deutsch

Bedienungsanleitung

Die Echtzeit-Aufnahme

Mit dieser Methode werden

Noten in Echtzeit eingespielt.

Dabei werden die Inhalte des aktuell gewählten

Patterns überschrieben.

1. Drücken Sie den [REALTIME REC]-Taster.

Der [

]-Taster blinkt, und die TB-3 ist aufnahmebereit. Um den Vorgang abzubrechen, drücken Sie den

[REALTIME REC]-Taster, so dass die Anzeige erlischt.

2. Drücken Sie den [

]-Taster, um die Aufnahme zu starten.

3. Spielen Sie auf den Pads, um die entsprechenden Noten aufzunehmen.

Im Loop gespielte Noten werden bei Halten von [CLEAR] gelöscht.

Aufnahme von Noten. Halten Sie das Pad, um einen Bindebogen einzugeben.

Oktave aufwärts

* Die Eingabe von Akzenten bzw. Gleite ekten muss

über die Einzelschritt-Aufnahme erfolgen.

Oktave abwärts

4. Um die Aufnahme zu beenden, drücken Sie den [REALTIME REC]-Taster, so dass die Anzeige erlischt.

• Der Pattern Playback-Modus wird ausgewählt. Um das Pattern zu stoppen, drücken Sie den [

]-Taster.

• Während des Playbacks können Sie durch Drücken des [REALTIME REC]-Tasters die Aufnahme aktivieren

bzw. wieder abschalten.

Spielen, Auswählen und Variieren eines Patterns

Was ist ein “Pattern”?

Ein “Pattern” ist ein Abschnitt, den Sie mithilfe der Einzelschritt (Step)- oder Echtzeit-Aufnahme

aufzeichnen können. Sie haben insgesamt 64 Patterns (8 Patterns x 8 Bänke) zur Verfügung. Im Pattern

Select-Modus wird im Display die aktuelle Bank- und Pattern-Nummer angezeigt (z.B.

1-2 = Bank 1, Pattern

2).

Spielen eines Patterns

1. Drücken Sie den [ ]-Taster, um das ausgewählte Pattern zu starten.

Auswählen eines Patterns

1. Drücken Sie den [PTN SELECT]-Taster.

2. Wählen Sie durch Berühren der Pads das gewünschte Pattern aus.

Pattern-Auswahl (1–8)

Bank aufwärts

Bank abwärts

Sie können die Patterns auch mithilfe des [VALUE]-Reglers auswählen.

Auswahl eines Sounds

1. Drücken Sie einen der Taster [KEY-BOARD], [XY PLAY] oder [ENV MOD], so dass im Display die

Soundnummer erscheint (z.B.

A01).

2. Wählen Sie mit dem [VALUE]-Regler den gewünschten Sound aus.

Variieren eines Patterns

Sie können das Pattern während des Playbacks mit den Reglern (

), Pad Mode-Tastern (

) und dem

Touchpad (

) variieren.

Erweiterte Pattern-Funktionen

Funktion Beschreibung

Pattern-

Transponierung

Halten Sie den [KEY-BOARD]-Taster gedrückt, und drücken Sie eines der Key Pads

(Voreinstellung: C).

Spielen mehrerer

Patterns

hintereinander

Sie können mehrere Patterns selektieren, indem Sie mit dem Finger ein Pad drücken und

dann den Finger über weitere Pads ziehen. Die ausgewählten Patterns werden aufeinander

folgend abgespielt. Die Anzeige für das aktuell gespielte Pattern leuchtet.

Automatisches

Erzeugen eines

Patterns

Wenn Sie den [PTN SELECT]-Taster gedrückt halten und den [SCATTER]-Taster drücken, wird

für die aktuell gewählte Pattern-Nummer automatisch ein Pattern erzeugt.

Wenn Sie dieses Pattern sichern möchten, drücken Sie den blinkenden [REALTIME REC]-

Taster. Wenn Sie das Pattern löschen möchten, wählen Sie ein anderes Pattern aus.

Kopieren eines

Patterns

1. Halten Sie den [PTN SELECT]-Taster gedrückt, und drücken Sie das Pad mit dem

Pattern, das kopiert werden soll.

Die Anzeige für das Quell-Pattern leuchtet, die anderen Pattern-Anzeigen blinken.

2. Drücken Sie das gewünschte, blinkende Pad (-> Ziel-Pattern).

Löschen eines

Patterns

1. Wählen Sie das Pattern aus, das gelöscht werden soll.

2. Halten Sie den [PTN SELECT]-Taster gedrückt, und berühren Sie [CLEAR] im Pad.

Im Display erscheint “

Clr”, und der [ ]-Taster blinkt.

3. Drücken Sie den [

]-Taster, um das Pattern zu löschen.

Synchronisation mit anderen MIDI-Geräten

Die TB-3 kann über empfangene MIDI Clock-Daten (F8) zum Tempo eines externen MIDI-Gerätes synchronisiert

werden. Die TB-3 empfängt auch MIDI Start (FA)- und MIDI Stop (FC)-Meldungen.

Synchronisation mit einer TR-8

Sie können die TB-3 über MIDI mit einer TR-8 synchronisieren.

Synchronisation mit einer DAW-Software über USB

Sie können die TB-3 mithilfe eines USB 2.0-kompatiblen USB-Kabels mit

einer auf einem Rechner installierten DAW-Software synchronisieren bzw.

den Sound der TB-3 über die USB Audio-Verbindung als Audiospur innerhalb

der DAW-Software aufzeichnen.

TR-8 (Master) TB-3 (Slave)

MIDI OUT MIDI IN

Verschiedene Einstellungen

Abrufen der Werksvoreinstellungen ( Factory Reset)

Sie können wie folgt die Werksvoreinstellungen der TB-3 abrufen.

1. Halten Sie den [REALTIME REC]-Taster gedrückt, und schalten Sie die TB-3 ein.

Im Display erscheint “

rSt”, und der [ ]-Taster blinkt.

Wenn Sie den Vorgang abbrechen möchten, schalten Sie die TB-3 wieder aus.

2. Drücken Sie den [

]-Taster, um den Vorgang auszuführen.

3. Wenn im Display die Anzeige “

CNP” erscheint, schalten Sie die TB-3 aus und nach kurzer Zeit wieder ein.

MIDI und weitere Einstellungen

1. Halten Sie den [SCATTER]-Taster gedrückt, und schalten Sie die TB-3 ein.

Im Display erscheint der aktuell gewählte MIDI-Kanal (z.B.

C 2), und der [ ]-Taster blinkt.

Wenn Sie keine Einstellungen vornehmen möchten, schalten Sie die TB-3 aus.

2. Verwenden Sie den [VALUE]-Regler und die Pads, um die Einstellungen zu verändern.

Parameter Controller Beschreibung

MIDI

Channel

[VALUE]-

Regler

OFF,

C 1

–

C16

Bestimmt den MIDI Sende/Empfangskanal. Im Display erscheint die

entsprechende Anzeige. (Voreinstellung: C 2)

ONn

(OMNI)

Es werden MIDI-Meldungen auf allen 16 Kanälen empfangen.

Der MIDI-Sendekanal ist auf “2” eingestellt.

MIDI

Clock

Source

Pad [C]

leuchtet

(AUTO)

Wenn über den MIDI IN- bzw. USB-Anschluss MIDI Clock-Daten

empfangen werden, wird das Tempo der TB-3 automatisch zur externen

MIDI Clock synchronisiert. (Voreinstellung)

* Wenn über beide Anschlüsse (MIDI IN und USB) MIDI Clock-Daten

empfangen werden, erhält der USB-Anschluss Priorität.

erloschen

(INTERNAL)

Die TB-3 verwendet ihr internes Tempo. Eine Synchronisation zu

externen MIDI-Geräten ist in diesem Fall nicht möglich.

MIDI Thru Pad [D]

leuchtet

(ON)

Bestimmt, ob die über den MIDI IN-Anschluss empfangenen Daten

unverändert über den MIDI OUT-Anschluss weiter geleitet werden (ON:

Voreinstellung) oder nicht (OFF).

erloschen

(OFF)

Pad

Aftertouch

Sensitivity

[KEY-BOARD]-Taster

(gedrückt halten)

+ [VALUE]-Regler

Bestimmt die Druckemp ndlichkeit für den Aftertouch-E ekt der Pads.

Je höher der Wert, desto leichter ist ein Aftertouch-E ekt auszuführen.

(Voreinstellung: 3)

3. Drücken Sie den [

]-Taster, um die geänderten Einstellungen zu sichern.

Nach dem Speichervorgang wird die TB-3 neu gestartet.

Die Einzelschritt-Aufnahme (Step Recording)

Mit dieser Methode werden Noten, Pausen, Akzente und Gleite ekte/Bindebögen für jeden Schritt einzeln

eingegeben. Dabei werden die Inhalte des aktuell gewählten Patterns überschrieben.

Was ist ein “Schritt (Step)?

Jedes Pattern besitzt ein Raster mit in der Voreinstellung 16 Schritten (“Steps”). Die Anzahl der Schritte kann

in einem Bereich von 1–32 bestimmt werden. Ein Schritt besitzt die Länge einer 1/16-Note (

). Der aktuell

ausgewählte Schritt wird durch die 16-Schritt-Anzeige (

) angegeben.

1. Drücken Sie den [STEP REC]-Taster.

2. Verwenden Sie die Pads und den [VALUE]-Regler, um die gewünschten Daten für jeden Schritt

einzugeben.

Eingabe einer Pause und Anwahl des nachfolgenden Schritts

Eingabe einer Note und Anwahl des nachfolgenden Schritts

Oktave aufwärts

Eingabe Akzent ein/aus

Eingabe eines Gleite ektes ein /aus (ist die jeweils

nachfolgende Note identisch, ist dieses ein

Bindebogen).

Oktave abwärts

• Im Display wird die aktuelle Schrittnummer angezeigt (

–

). Mit dem [VALUE]-Regler können die einzelnen

Schritte angewählt werden.

• Durch Drücken des [

]-Tasters kann das Pattern probeweise abgespielt werden.

3. Um die Einzelschritt-Aufnahme zu beenden, drücken Sie den [STEP REC]-Taster, so dass die Anzeige

erlischt.

Weitere Funktionen für das Step Recording

Funktion Beschreibung

Bestimmen

der Anzahl der

Schritte in einem

Pattern

Halten Sie den [STEP REC]-Taster gedrückt, und wählen Sie mit dem [VALUE]-Regler die

gewünschte Anzahl der Schritte im Pattern aus (1–32, Voreinstellung: 16).

Ein/Ausschalten

des Triolen-

Rasters

Halten Sie den [STEP REC]-Taster gedrückt, und drücken Sie den [TEMPO]-Taster, um die

gewünschte Einstellung zu wählen.

OFF: 1 Step = 1/16-Note ( ) (Voreinstellung)

On: 1 Step = 1/8-Triole ( )

Technische Daten Roland TB-3: TOUCH BASSLINE

Stromversorgung

AC-Adapter oder über den USB-Anschluss (USB Bus Power)

Stromverbrauch

500 mA

Abmessungen

240 (W) x 173 (D) x 57 (H) mm

Gewicht

ca. 820 g

Beigefügtes Zubehör

AC-Adapter, Bedienungsanleitung, Infoblatt “USING THE UNIT SAFELY”

* Änderungen der technischen Daten und des Designs bleiben vorbehalten und bedürfen keiner besonderen

Ankündigung. Für Druckfehler wird keine Haftung übernommen.

Lesen Sie zuerst die Hinweise im Informationsblatt “USING THE UNIT SAFELY”. Hier  nden Sie wichtige Sicherheits-Informationen für

den Betrieb des Gerätes. Lesen Sie dann diese Anleitung ganz durch, um sich mit allen Funktionen des Gerätes vertraut zu machen.

Bewahren Sie die Anleitung zu Referenzzwecken auf.

der ROLAND CORPORATION.

16-Schritt Anzeigen

Die Schrittnummern (1–16) leuchten während des Pattern-Playbacks oder der Einzelschritt (Step)-Aufnahme.

[TEMPO]-Taster

Nach Drücken des [TEMPO]-Tasters erscheint im Display eine Tempoangabe. Sie können das Tempo mit dem

[VALUE]-Regler verändern.

• Tap Tempo: Um das Tempo einzutippen, halten Sie den [TEMPO]-Taster gedrückt, und tippen Sie mehrfach

auf den [SCATTER]-Taster, um das gewünschte Tempo zu bestimmen.

• Shu e: Um einen Shu e-E ekt einzustellen, halten Sie den [TEMPO]-Taster gedrückt, und stellen Sie mit

dem [VALUE]-Regler den gewünschten Shu e-Wert ein (-50–0–50; 0=Shu e-E ekt aus).

Display

Zeigt normalerweise die aktuell gewählte Soundnummer an (z.B.

A01). Abhängig vom ausgewählten Modus

wird die Pattern-Nr. (z.B.

1-1), die Step-Nummer oder der Tempowert angezeigt.

Was ist ein “Sound”?

Die “Sounds” der TB-3 sind Synthesizer-Klänge mit vier Oszillatoren

und E ekten, inkl. der Nachbildung der Sounds der legendären

TB-303 (A01: TB-303 Sägezahn, A02: TB-303 Rechteck). Die Sounds

werden mit dem [VALUE]-Regler ausgewählt.

* Die Sounds können nicht editiert werden.

[VALUE]-Regler

Verändert den im Display angezeigten Wert.

[STEP REC]-Taster

Siehe “Die Einzelschritt-Aufnahme (Step Recording)”

[REALTIME REC]-Taster

Siehe “Die Echtzeit-Aufnahme”

[

]-Taster

Startet bzw. stoppt das Pattern.

Anschließen an externes Equipment

* Um Fehlfunktionen bzw. eventuellen Beschädigungen vorzubeugen, regeln Sie immer die Lautstärke auf

Minimum und lassen Sie alle Geräte ausgeschaltet, wenn Sie Kabelverbindungen vornehmen.

A B C D E F

USB (

)-Anschluss

Verwenden Sie ein USB 2.0-kompatibles USB-Kabel für die Verbindung zu einem Rechner. Sie können dann

über USB MIDI- bzw. Audiodaten übertragen. Sie müssen auf dem verwendeten Rechner den USB-

Treiber installieren, bevor Sie die TB-3 an den Rechner anschließen. Den USB-Treiber können Sie von der

nachfolgend aufgeführten Internetseite herunter laden. Details  nden Sie im Dokument Readme.htm, welches

sich innerhalb der Download-Datei be ndet.

http://www.roland.com/support/

DC IN-Anschluss

Zum Anschluss des beigefügten AC-Adapters. Verwenden Sie mit diesem Gerät nur den beigefügten AC-

Adapter. Bei Benutzung eines anderen AC-Adapters können Überhitzungen bzw. Fehlfunktionen auftreten.

* Wenn das Gerät über USB mit einem Rechner verbunden ist, wird der benötigte Strom über die USB-

Verbindung bereit gestellt, und es ist kein AC-Adapter notwendig.

MIDI-Anschlüsse

Zum Anschluss externer MIDI-Geräte.

OUT-Anschlüsse

Zum Anschluss an ein Verstärkersystem bzw. Lautsprecher.

Verkabeln Sie für den Mono-Betrieb nur die L/MONO-Buchse.

PHONES-Anschluss

Zum Anschluss eines Stereokopfhörers.

Anschluss für eine Sicherheitskette (

)

http://www.kensington.com/

Ein- und Ausschalten

[POWER]-Schalter

Schaltet das Gerät ein bzw. aus.

* Stellen Sie sicher, dass beim Einschalten zuerst die TB-3 und danach das Verstärkersystem

eingeschaltet wird und beim Ausschalten zuerst das Verstärkersystem und danach die TB-3

ausgeschaltet wird. Eine falsche Ein- bzw. Ausschalt-Reihenfolge kann Fehlfunktionen bzw.

Beschädigungen zur Folge haben.

* Dieses Gerät besitzt einen internen Schutzschaltkreis, der nach Einschalten überbrückt wird, daher dauert es

einen kurzen Moment, bis das Gerät einsatzbereit ist.

* Bevor Sie das Gerät ein- bzw. ausschalten, regeln Sie immer die Lautstärke auf Minimum. Auch bei

minimaler Lautstärke ist beim Ein- bzw. Ausschalten noch ein leises Geräusch hörbar, dieses ist aber normal

und keine Fehlfunktion.

Sound Beschreibung

A 01

–

TB-303-Sounds

b 01

–

Bass-Sounds

C 01

–

Lead-Sounds

d 01

–

SFX (Sounde ekte)

Die Bedienober äche

8 9 10

5 6 7

Regler

Die Regler besitzen die folgenden Funktionen.

Regler Beschreibung

VOLUME Lautstärke

CUTOFF

Filter Cuto -Frequenz (Helligkeit des Sounds)

RESONANCE Filter-Resonanz (Überbetonung des Bereiches um die Cuto -Frequenz)

ACCENT Stärke der Akzente im Pattern

EFFECT

E ektstärke

* Es wird der mit dem ausgewählten Sound aktivierte E ekt gesteuert.

Pad Mode-Taster /

Touchpad

Über die Pad Mode-Taster wird der Modus des Touchpad (“Pad”) bestimmt.

* Berühren Sie das Pad nicht an zwei oder mehr Positionen gleichzeitig, ansonsten wird die

Druckposition nicht korrekt erkannt (das Pad ist nicht multi-touch-fähig).

Taster Beschreibung

KEY-

BOARD

Spielen von Noten über die Pads

Berühren: Noten werden gespielt.

Herunter drücken: Modulationse ekt

Oktave aufwärts

Oktave abwärts

• Key Pads, die leuchten, können gespielt werden.

• Wenn Sie ein Pad während des Pattern-Playbacks drücken, erhält der Pad-Sound Priorität (Mono-

Playback).

XY PLAY

Verwendung eine XY-Achse für die Steuerung der Tonhöhe und Lautstärke

Die aktuelle Position auf der X-Achse leuchtet.

X-Achse (horizontal): Tonhöhe (kontinuierlich)

Y-Achse (vertikal): Lautstärke

Drücken des Pads: Modulations-E ekt

• Damit werden die wichtigsten Parameter des aktuell gewählten Sounds gesteuert. Bei den

meisten Sounds sind dieses die oben genannten Parameter.

• Wenn Sie ein Pad während des Pattern-Playbacks drücken, erhält der Pad-Sound Priorität (Mono-

Playback).

• Durch Gedrückt halten des [XY PLAY]-Tasters und Drehen des [VALUE]-Reglers kann die Tonart

(Key) verändert werden.

ENV

MOD

Steuern der Hüllkurven-Modulation (Klangänderung) und des Decay (Dauer des Sounds)

X-Achse: Hüllkurven Modulation (Klangänderung)

Y-Achse: Decay (Dauer des Sounds)

Drücken des Pads: Modulations-E ekt

• Damit werden die wichtigsten Parameter des aktuell gewählten Sounds gesteuert. Bei den

meisten Sounds sind dieses die oben genannten Parameter.

• Wenn das Pattern gestoppt ist, wird bei Drücken eines Pads kein Sound erzeugt.

PTN

SELECT

Auswählen eines Patterns

Siehe “Spielen, Auswählen und Variieren eines Patterns” – “Auswählen eines Patterns”

SCATTER

Anwendung der Scatter-Funktion

X-Achse Scatter-E ektstärke (10 Schritte)

Was ist ein Scatter?

Die “Scatter”-Funktion variiert das Loop-Playback in der Weise, dass einzelne Schritte vertauscht

werden sowie die Laufrichtung und die Abspiellänge (Gate Length) verändert werden können.

• Die Scatter-Funktion ist nur dann wirksam, solange das Pad gedrückt gehalten wird. Sie wird

abgeschaltet, wenn Sie das Pad wieder loslassen.

• Mit dem [VALUE]-Regler kann der Scatter-Typ (

SC1

–

SC8

) ausgewählt werden.

* Der Scatter-E ekt wirkt nicht auf die erste Schleife (Loop) des Patterns, sondern erst ab der

zweiten und den darauf folgenden Pattern-Schleifen.

1-2

A01

Clr

rSt

CNP

C 2

OFF

C 1 C16

C 2

ONn

1 32

OFF

A01

1-1

A 01

b 01

C 01

d 01

SC1 SC8

Français

Mode d’emploi

Enregistrement en temps réel

Dans cette méthode d’enregistrement, les notes que vous jouez sont enregistrées en temps réel. Le motif actuel

est remplacé.

1. Appuyez sur le bouton [REALTIME REC].

Le bouton [

] clignote ; la TB-3 est en mode Prêt pour l’enregistrement. Pour annuler, appuyez sur le

bouton [REALTIME REC] pour l’éteindre.

2. Appuyez sur le bouton [

] pour démarrer l’enregistrement.

3. Jouez sur le pavé ; votre jeu est enregistré.

Les notes jouées en boucle pendant que vous exercez une pression prolongée sur [CLEAR] sont supprimées.

Enregistrez les notes. Exercez une pression prolongée sur la même touche de note pour

entrer une liaison.

Octave haut

* Utilisez l’enregistrement pas-à-pas pour entrer des

accents ou des coulés.

Octave bas

4. Une fois l’enregistrement en temps réel terminé, appuyez sur le bouton [REALTIME REC] pour l’éteindre.

• La TB-3 revient à la lecture de motifs. Pour arrêter la lecture de motifs, appuyez sur le bouton [

• Pendant la lecture, vous pouvez activer/désactiver l’enregistrement en temps réel en appuyant sur le

bouton [REALTIME REC].

Lecture, sélection et exécution d’un motif

Qu’est-ce qu’un «motif»?

Un «motif» désigne des données musicales que vous avez enregistrées dans un enregistrement pas-à-pas

ou un enregistrement en temps réel. Il existe 64 motifs (8 motifs x 8 banques). En mode de sélection de

motif, l’écran a che la banque et le motif actuels (par exemple

1-2 = banque 1, motif 2).

Lecture d’un motif

1. Appuyez sur le bouton [ ] pour lire un motif.

Sélection d’un motif

1. Appuyez sur le bouton [PTN SELECT].

2. Utilisez le pavé pour sélectionner un motif.

Sélectionnez un motif (1–8)

Banque haut

Banque bas

Vous pouvez également utiliser le bouton [VALUE] pour sélectionner un motif.

Changement de sons

1. Appuyez sur le bouton [KEY-BOARD], [XY PLAY], ou [ENV MOD] pour que l’écran a che le numéro de son

(par exemple

A01).

2. Utilisez le bouton [VALUE] pour passer d’un son à l’autre.

Comment jouer sur la TB-3

Vous pouvez jouer sur la TB-3 en utilisant les boutons (

), les boutons du mode Pavé (

) ainsi que le pavé

tactile (

) pendant la lecture d’un motif.

Fonctions de motif avancées

Fonctions Explication

Transposition de

motif

Pour transposer le motif, maintenez enfoncé le bouton [KEY-BOARD] et appuyez sur une

touche (par défaut : C).

Lecture

consécutive de

motifs

Lorsque vous sélectionnez un motif, vous pouvez sélectionner plusieurs motifs en faisant

glisser votre doigt tout en continuant d’appuyer sur le pavé. Les motifs que vous avez

sélectionnés seront lus à la suite. Le motif actuellement en cours de lecture s’allume.

Motif aléatoire

Si vous maintenez enfoncé le bouton [PTN SELECT] et que vous appuyez sur le bouton

[SCATTER], un motif aléatoire est généré pour le numéro de motif actuel.

Pour enregistrer le motif aléatoire, appuyez sur le bouton [REALTIME REC] (clignotant). Pour

ignorer le motif aléatoire, sélectionnez un autre motif.

Copie d’un motif

1. Maintenez enfoncé le bouton [PTN SELECT] et appuyez sur le pavé pour sélectionner

le motif source de la copie.

Le motif source de la copie s’allume et les autres motifs clignotent.

2. Sélectionnez le motif et la banque destination de la copie (pavé clignotant).

Suppression

d’un motif

1. Sélectionnez le motif à supprimer.

2. Maintenez enfoncé le bouton [PTN SELECT] et appuyez sur [CLEAR] sur le pavé.

L’écran a che «

Clr» et le bouton [ ] clignote.

3. Appuyez sur le bouton [

] ; le motif est supprimé.

Synchronisation avec d’autres périphériques MIDI

La TB-3 peut recevoir des données de l’horloge MIDI (F8) pour synchroniser son tempo. Elle peut également

recevoir des données MIDI de début (FA) et des données MIDI de  n (FC) pour démarrer/s’arrêter elle-même.

Synchronisation avec un TR-8

Vous pouvez synchroniser la TB-3 avec un TR-8 en utilisant un câble MIDI

disponible dans le commerce pour e ectuer les branchements.

Synchronisation avec le DAW de votre ordinateur via USB

En utilisant un câble USB 2.0 disponible dans le commerce pour connecter la TB-3 à

votre ordinateur, vous pouvez synchroniser la TB-3 avec le DAW de votre ordinateur

ou enregistrer le son de la TB-3 sur une piste de votre DAW via audio USB.

TR-8 (maître) TB-3 (esclave)

MIDI OUT MIDI IN

Réglages divers

Rétablissement des paramètres d’usine ( Factory Reset)

Voici comment rétablir les paramètres d’usine de la TB-3.

1. Tout en maintenant enfoncé le bouton [REALTIME REC], mettez l’appareil sous tension.

L’écran a che «

rSt» et le bouton [ ] clignote.

Si vous décidez d’annuler le rétablissement des paramètres d’usine, mettez l’appareil hors tension.

2. Appuyez sur le bouton [

] pour exécuter le rétablissement des paramètres d’usine.

3. Lorsque l’écran a che «

CNP », mettez la TB-3 hors tension puis à nouveau sous tension.

MIDI et autres réglages

1. Tout en maintenant enfoncé le bouton [SCATTER], mettez l’appareil sous tension.

L’écran indique le canal MIDI actuel (par exemple

C 2) et le bouton [ ] clignote.

Si vous décidez de ne pas e ectuer de réglages, mettez l’appareil hors tension.

2. Utilisez le bouton [VALUE] et le pavé pour modi er les réglages.

Paramètre Contrôleur Explication

Canal MIDI

Bouton

[VALUE]

OFF,

C 1

–

C16

Permet de spéci er le canal de transmission/réception MIDI. L’écran

indique le canal. (par défaut: C 2)

ONn

(OMNI)

Les messages MIDI de tous les canaux sont reçus.

Le canal de transmission MIDI sera le 2.

Source de

l’horloge

MIDI

Pavé [C]

Allumé

(AUTO)

Si l’horloge MIDI est entrée via le connecteur MIDI IN ou le port USB, la

TB-3 synchronise son tempo sur l’horloge MIDI. (par défaut)

* Si l’horloge MIDI est simultanément entrée depuis le connecteur

MIDI IN et depuis le port USB, le port USB est prioritaire.

Éteint

(INTERNAL)

La TB-3 fonctionne au tempo spéci é sur l’appareil lui-même. Choisissez

le réglage «INTERNAL» si vous ne souhaitez pas synchroniser sur un

périphérique externe.

MIDI Thru Pavé [D]

Allumé

(ON)

Spéci e si les données reçues du connecteur MIDI IN seront retransmises

depuis le connecteur MIDI OUT (ON : par défaut) ou ne seront pas

retransmises (OFF).

Éteint

(OFF)

Sensibilité

du pavé à

l’after-

touch

Bouton [KEY-BOARD]

(maintenir enfoncé)

+ bouton [VALUE]

Permet de régler la sensibilité du pavé à la pression (aftertouch). Avec

des réglages plus élevés, il est plus simple d’appliquer un e et même

lorsque vous n’appliquez qu’une pression légère sur le pavé. (par

défaut: 3)

3. Appuyez sur le bouton [

] pour enregistrer les réglages.

Les réglages sont enregistrés et la TB-3 redémarre.

Enregistrement pas-à-pas

Cette méthode d’enregistrement consiste à entrer des notes ou des silences, des accents, ainsi que des coulés/

liaisons à chaque pas.

Lors de l’enregistrement, le motif actuel est remplacé.

Qu’est-ce qu’un «pas» ?

Chaque motif est divisé en 16 emplacements de grilles appelés «pas ». (Vous pouvez changer le nombre

de pas dans la plage de 1–32.) Un pas a la durée d’une double croche (

). Le pas en cours est indiqué par les

témoins 16 pas (

1. Appuyez sur le bouton [STEP REC].

2. Utilisez le pavé et le bouton [VALUE] pour entrer des données musicales pour chaque pas.

Entrée d’un silence et passage au pas suivant.

Entrée d’une note et passage au pas suivant.

Octave haut

Entrée d’un accent (activation/désactivation).

Entrée d’un coulé (activation/désactivation) (si le pas

précédent est la même note, ce sera une liaison).

Octave bas

• L’écran a che le numéro de pas actuel (

–

). Vous pouvez utiliser le bouton [VALUE] pour passer d’un pas

à l’autre.

• Même pendant l’enregistrement pas-à-pas, vous pouvez appuyer sur le bouton [

] pour lire le motif.

3. Une fois que vous avez terminé l’enregistrement pas-à-pas, appuyez sur le bouton [STEP REC] pour

l’éteindre.

Fonctions avancées de l’enregistrement pas-à-pas

Fonctions Explication

Modi cation du

nombre de pas

dans le motif

Maintenez enfoncé le bouton [STEP REC] et tournez le bouton [VALUE] pour modi er le

nombre de pas dans le motif (1–32, par défaut : 16).

Sélection d’une

grille de triolets

Maintenez enfoncé le bouton [STEP REC] et appuyez sur le bouton [TEMPO] pour activer/

désactiver la grille de triolets.

OFF : 1 pas =double croche ( ) (par défaut)

On : 1 pas= triolet de croches ( )

Principales caractéristiques techniques Roland TB-3: TOUCH BASSLINE

Alimentation électrique

Adaptateur secteur ou via le port USB (alimentation par bus USB)

Consommation

500 mA

Dimensions

240 (L) x 173 (P) x 57 (H) mm

Poids

820 g

Accessoires

Adaptateur secteur, Mode d’emploi, dépliant «CONSIGNES DE SÉCURITÉ»

* En vue d’améliorer le produit, ses caractéristiques techniques et/ou son aspect peuvent être modi és sans

avis préalable.

Avant d’utiliser cet appareil, veuillez lire attentivement le dépliant intitulé «CONSIGNES DE SÉCURITÉ». Ce dépliant fournit des

informations importantes relatives au bon fonctionnement de l’appareil. En outre, pour être sûr de bien maîtriser chacune des

fonctionnalités de votre nouvel appareil, il est nécessaire de lire le mode d’emploi dans son intégralité. Conservez ce manuel à

portée de main pour pouvoir vous y référer facilement.

l’autorisation écrite de ROLAND CORPORATION.

Témoins 16 pas

Les numéros de pas (1–16) s’allument pendant la lecture du motif ou l’enregistrement pas-à-pas.

Bouton [TEMPO]

Lorsque vous appuyez sur le bouton [TEMPO], l’écran a che le tempo. Vous pouvez utiliser le bouton [VALUE]

pour modi er le tempo.

• Option Tap tempo : Pour dé nir le tempo, maintenez enfoncé le bouton [TEMPO] et appuyez sur le bouton

[SCATTER] plusieurs fois à l’intervalle souhaité.

• Option Shu e : Pour spéci er le shu e, maintenez enfoncé le bouton [TEMPO] et tournez le bouton

[VALUE] (-50–0–50 ; 0=shu e désactivé).

A chage

A che le numéro du son actuellement sélectionné (par exemple

A01). Selon le mode, le numéro de motif

(par exemple

1-1), le numéro de pas ou le tempo peut s’a cher.

Qu’est-ce qu’un «son»?

La TB-3 fournit des sons de synthétiseur à la pointe de la

technologie, alimentés par quatre oscillateurs et des e ets,

notamment des sons classiques  dèlement reproduits de la TB-303

(A01 : onde en dents de scie du TB-303, A02 : onde carrée du TB-

303). Sur la TB-3, chacune de ces ondes est appelée «son». Vous

pouvez utiliser le bouton [VALUE] pour sélectionner facilement

des sons.

* Vous ne pouvez pas modi er les sons.

Bouton [VALUE]

Modi e la valeur a chée à l’écran.

Bouton [STEP REC]

Reportez-vous à la section «Enregistrement pas-à-pas»

Bouton [REALTIME REC]

Reportez-vous à la section «Enregistrement en temps réel»

Bouton [

]

Lit/arrête le motif.

Connexion de votre équipement

* Pour éviter tout dysfonctionnement ou une panne de l’appareil, veillez à toujours baisser le volume et à

éteindre tous les appareils avant de procéder à des branchements.

A B C D E F

Port USB (

)

Utilisez un câble USB 2.0 disponible dans le commerce pour connecter ce port à votre ordinateur. Il peut être

utilisé pour transférer des données MIDI et des données audio via USB. Vous devez installer le pilote USB

avant de connecter la TB-3 à votre ordinateur. Téléchargez le pilote USB sur le site Web de Roland. Pour plus

de détails, reportez-vous au  chier Readme.htm inclus dans le téléchargement.

http://www.roland.com/support/

Prise DC IN

Connectez l’adaptateur secteur fourni à cette prise. Utilisez exclusivement l’adaptateur secteur fourni.

L’utilisation d’un autre adaptateur peut provoquer une surchau e et un dysfonctionnement.

* En cas de connexion par USB, l’alimentation est fournie depuis la connexion USB, si bien que l’adaptateur

secteur n’a pas besoin d’être connecté.

Connecteurs MIDI

Pour connecter un périphérique MIDI.

Prises OUT

Raccordez les enceintes de votre ampli cateur ou de votre moniteur à ces prises. Si vous utilisez un système

monaural, utilisez uniquement la prise L/MONO.

Prise PHONES

Branchez le casque (vendu séparément) ici.

Emplacement de sécurité (

)

http://www.kensington.com/

Mise sous/hors tension

Commutateur [POWER]

Permet de mettre l’appareil sous tension/hors tension.

* Après avoir e ectué les branchements correctement, veillez à mettre sous tension dans l’ordre suivant :

en premier la TB-3, et ensuite le système connecté. Si vous mettez l’équipement sous tension sans

respecter cet ordre, il peut se produire des dysfonctionnements ou des dommages. Lors de la mise hors

tension, éteignez d’abord le système connecté en premier, et ensuite la TB-3.

* Cet appareil est équipé d’un circuit de protection. Il faut un bref intervalle (quelques secondes) après la mise

sous tension de l’appareil pour qu’il fonctionne normalement.

* Avant d’allumer ou d’éteindre l’appareil, veillez à toujours baisser le volume. Même si le volume est au

minimum, il se peut que vous entendiez un son lors de la mise sous tension/hors tension. Ce phénomène

est toutefois normal et ne signale pas un dysfonctionnement.

Son Explication

A 01

–

Sons de la TB-303

b 01

–

Sons de basse

C 01

–

Sons solo

d 01

–

SFX (e ets audio)

Description des panneaux

8 9 10

5 6 7

Boutons

Permettent d’ajuster les valeurs suivantes.

Bouton Explication

VOLUME

Volume

CUTOFF

Coupure de  ltre (clarté du son)

RESONANCE

Résonance de  ltre (caractère distinctif)

ACCENT

Puissance des accents entrés dans le motif

EFFECT

Profondeur de l’e et

* L’e et le plus adapté pour le son que vous avez sélectionné est appliqué.

Boutons du mode Pavé /

pavé tactile

Utilisez les boutons du mode Pavé pour changer le mode du pavé tactile (que nous désignerons simplement sous le terme «pavé»).

* Ne touchez pas le pavé en deux endroits ou plus à la fois. Ils ne pourront pas être détectés

simultanément (le pavé ne prend pas en charge le multi-touch).

Bouton Explication

KEY-

BOARD

Utilisez le pavé pour jouer des notes.

Jouer des notes

Appliquer une pression sur le pavé : modulation

Octave haut

Octave bas

• Les touches qui peuvent être utilisées sont allumées.

• Si vous appuyez sur le pavé pendant la lecture d’un motif, le son du pavé a la priorité (lecture mono).

PLAY

Utilisez les axes horizontal (X) et vertical (Y) du pavé pour jouer une note.

La position de l’axe X est allumée

Axe X : Pitch (changement continu)

Axe Y : Volume

Appliquer une pression sur le pavé : modulation

• Ce bouton permet de contrôler les paramètres les plus adaptés au son sélectionné. En général,

pour la plupart des sons, les paramètres indiqués ci-dessus sont contrôlés.

• Si vous appuyez sur le pavé pendant la lecture d’un motif, le son du pavé a la priorité (lecture mono).

• En maintenant enfoncé le bouton [XY PLAY] et en tournant le bouton [VALUE], vous pouvez

changer la note tonique (clé).

ENV

MOD

Permet de contrôler la modulation de l’enveloppe (changement tonal) et le déclin (durée du son).

Axe X : Modulation de l’enveloppe (changement de son)

Axe Y : Déclin (durée du son)

Appliquer une pression sur le pavé : modulation

• Ce bouton permet de contrôler les paramètres les plus adaptés au son sélectionné. En général,

pour la plupart des sons, les paramètres indiqués ci-dessus sont contrôlés.

• Si le motif est arrêté, appuyer sur le pavé ne produira pas de son.

PTN

SELECT

Sélectionnez un motif.

Reportez-vous à la section «Lecture, sélection et exécution d’un motif» – «Sélection d’un motif»

SCATTER

Utilisez la fonction Scatter pour ajouter un groove à sensation numérique.

Axe X : Profondeur de l’e et Scatter (10 pas)

Qu’est-ce que l’e et «Scatter» ?

L’e et « Scatter » ajoute un groove à sensation numérique à la lecture de la boucle, en

échangeant des pas individuels dans la lecture de la boucle et également en changeant la

direction de lecture ou la durée de la note.

• L’e et Scatter est activé tant que vous appuyez sur le pavé. Il est désactivé lorsque vous retirez

votre doigt du pavé.

• Tournez le bouton [VALUE] pour sélectionner le type d’e et Scatter (

SC1

–

SC8

* L’e et Scatter ne s’applique pas au premier cycle de la boucle, mais s’applique au second cycle et

aux cycles suivants de la boucle.

* 5 1 0 0 0 3 7 1 5 4 - 0 2 *

Italiano

Manuale dell'utente

Registrazione in tempo reale

Con questo metodo, le note vengono registrate man mano che vengono suonate. Il pattern corrente viene però sovrainciso.

1. Premere il pulsante [REALTIME REC].

Il pulsante [

] lampeggia; l'unità TB-3 entra in pausa di registrazione. Per annullare l'operazione, premere

e spegnere il pulsante [REALTIME REC].

2. Premere il pulsante [

] per avviare la registrazione.

3. Suonare sul pad; l'esecuzione viene registrata.

Tenendo premuto [CLEAR] si cancellano le note riprodotte in loop.

Registra le note. Tenere premuta la stessa nota sul pad per inserire una legatura.

Ottava superiore

* Utilizzare la registrazione in step per inserire accenti

e note glissate.

Ottava inferiore

4. Al termine della registrazione, premere e spegnere il pulsante [REALTIME REC].

• L'unità TB-3 torna alla riproduzione del pattern. Per interrompere la riproduzione del pattern, premere il

pulsante [

• Durante la riproduzione, è possibile attivare e disattivare la registrazione in tempo reale premendo il

pulsante [REALTIME REC].

Riproduzione, selezione ed esecuzione di un pattern

Cos'è un "pattern"?

Il "pattern" è costituito da un insieme di eventi musicali, registrati in modo step (ovvero passo dopo passo)

o in tempo reale. Sono presenti 64 pattern (8 pattern x 8 banchi). In modalità Pattern Select, sul display

viene mostrato il banco e il pattern correnti (es.:

1-2 = banco 1, pattern 2).

Riproduzione di un pattern

1. Premere il pulsante [ ] per riprodurre un pattern.

Selezione di un pattern

1. Premere il pulsante [PTN SELECT].

2. Utilizzare il pad per selezionare un pattern.

Seleziona un pattern (1–8)

Banco superiore

Banco inferiore

Il pattern può anche essere selezionato mediante la manopola [VALUE].

Selezione dei suoni

1. Premere il pulsante [KEY-BOARD], [XY PLAY] o [ENV MOD] per visualizzare sul display il numero del

suono (es.: A01).

2. Utilizzare la manopola [VALUE] per scegliere il suono preferito.

"Suonare insieme" all'unità TB-3

Durante la riproduzione di un pattern, è possibile utilizzare le manopole (

), i pulsanti modalità Pad (

) e il

touchpad (

) dell'unità TB-3 per suonare in tempo reale.

Funzioni avanzate dei pattern

Funzioni Spiegazione

Trasposizione

del pattern

Per trasporre il pattern, tenere premuto il pulsante [KEY-BOARD] e premere un tasto del pad

(prede nito: C).

Riproduzione

consecutiva di

più pattern

È possibile selezionare più pattern per la riproduzione facendo scorrere il dito sul pad

senza sollevarlo. I pattern così selezionati verranno riprodotti uno dopo l'altro. Il pattern

correntemente in riproduzione si illumina.

Pattern casuali

Tenendo premuto il pulsante [PTN SELECT] e premendo il pulsante [SCATTER], l'unità

riproduce un pattern a caso tra quelli disponibili.

Se si desidera salvare il pattern richiamato, premere il pulsante [REALTIME REC] (il pulsante

inizia a lampeggiare). Se il pattern richiamato in modo casuale non è di proprio gradimento,

selezionare un pattern di erente.

Copia di un

pattern

1. Tenere premuto il pulsante [PTN SELECT] e premere il pad per selezionare il pattern

sorgente che si desidera copiare.

Il pattern sorgente si illumina, mentre gli altri pattern lampeggiano.

2. Selezionare il banco e il pattern di destinazione (pad lampeggiante).

Cancellazione

di un pattern

1. Selezionare il pattern che si desidera cancellare.

2. Tenere premuto il pulsante [PTN SELECT] e premere [CLEAR] sul pad.

Sul display appare "

Clr" e il pulsante [ ] lampeggia.

3. Premere il pulsante [

]; il pattern è così cancellato.

Sincronizzazione con altri dispositivi MIDI

L'unità TB-3 può ricevere messaggi di MIDI Clock (F8) per la sincronia del tempo. Può inoltre ricevere messaggi

di MIDI Start (FA) e MIDI Stop (FC) per l'avvio o l'arresto.

Sincronizzazione con l'unità TR-8

L'unità TB-3 può essere sincronizzata all'unità TR-8 utilizzando un cavo MIDI

generico.

Sincronizzazione alla DAW su computer via USB

Utilizzando un cavo USB 2.0 generico per collegare l'unità TB-3 a un

computer, è possibile sincronizzarla al software DAW installato sul computer,

così come registrarne i suoni tramite il collegamento USB audio.

TR-8 (master) TB-3 (slave)

MIDI OUT MIDI IN

Impostazioni varie

Ripristino delle impostazioni di fabbrica ( Factory Reset)

La seguente procedura descrive come ripristinare per l'unità TB-3 i valori di fabbrica.

1. Tenere premuto il pulsante [REALTIME REC] e accendere l'unità.

Sul display appare "

rSt" e il pulsante [ ] lampeggia.

Se si decide di annullare l'operazione, spegnere l'unità.

2. Premere il pulsante [

] per e ettuare il ripristino delle impostazioni di fabbrica.

3. Quando sul display appare "

CNP", spegnere e riaccendere l'unità TB-3.

MIDI e altre impostazioni

1. Tenere premuto il pulsante [SCATTER] e accendere l'unità.

Sul display appare il canale MIDI corrente (es.:

C 2) e il pulsante [ ] lampeggia.

Se si decide di annullare l'operazione, spegnere l'unità.

2. Utilizzare la manopola [VALUE] e il pad per modi care le impostazioni.

Parametro

Controller Spiegazione

Canale

MIDI

Manopola

[VALUE]

OFF,

C 1

–

C16

Speci ca il canale di trasmissione/ricezione MIDI. Il display indica il

numero di canale. (valore prede nito: C 2)

ONn

(OMNI)

L'unità riceve i messaggi MIDI di tutti i canali.

L'unità trasmette sul canale MIDI 2.

Clock

MIDI

sorgente

Pad [C]

Acceso

(AUTO)

Se il clock MIDI viene ricevuto attraverso il connettore MIDI IN o la

porta USB, l'unità TB-3 sincronizza il tempo interno con il clock MIDI.

(prede nito)

* Se il clock MIDI viene ricevuto simultaneamente attraverso il

connettore MIDI IN e la porta USB, quest'ultima ha la priorità.

Spento

(INTERNAL)

L'unità TB-3 funziona con il tempo interno. Scegliere l'impostazione

"INTERNAL" se non si desidera sincronizzare l'unità con un dispositivo

esterno.

MIDI Thru Pad [D]

Acceso

(ON)

Speci ca se i messaggi ricevuti attraverso il connettore MIDI IN

debbano essere ritrasmessi o meno dal connettore MIDI OUT (ON:

messaggi trasmessi, impostazione prede nita; OFF: messaggi non

trasmessi ).

Spento

(OFF)

Sensibilità

aftertouch

del pad

Pulsante [KEY-BOARD]

(tenuto premuto)

+ manopola [VALUE]

Regola la sensibilità del pad alla pressione (aftertouch). A valore

maggiore è più facile applicare gli e etti, anche con un grado di

pressione minimo. (valore prede nito: 3)

3. Premere il pulsante [

] per e ettuare il salvataggio delle impostazioni.

Le impostazioni vengono così salvate e l'unità TB-3 si riavvia.

Registrazione in step

Grazie a questo metodo è possibile inserire note, pause, accenti, glissati e legature un evento alla volta.

Il pattern corrente viene registrato in sovraincisione.

Cos'è lo "step"?

Ogni pattern è suddiviso in una griglia composta da sedici posizioni, ognuna delle quali prende il nome di

"step ". (È possibile cambiare il numero degli step per un intervallo compreso tra 1–32). Ogni step ha una

durata di 1/16 di nota (

). Lo step corrente è mostrato dall'indicatore a 16 step (

1. Premere il pulsante [STEP REC].

2. Utilizzare il pad e la manopola [VALUE] per inserire eventi musicali in ciascun step.

Inserisce una pausa e procede allo step successivo.

Inserisce una nota e procede allo step successivo.

Ottava superiore

Attiva o disattiva l'accento.

Attiva o disattiva un glissato (oppure, se la nota

precedente è la stessa, una legatura).

Ottava inferiore

• Il display mostra il numero dello step corrente (

–

). Utilizzando la manopola [VALUE] è possibile spostarsi

tra gli step.

• Anche durante la registrazione in step, è possibile premere [

] per riprodurre il pattern.

3. Al termine della registrazione in step, premere e spegnere il pulsante [STEP REC].

Funzioni avanzate degli step

Funzioni Spiegazione

Modi ca del

numero di step in

un pattern

Tenere premuto il pulsante [STEP REC] e ruotare la manopola [VALUE] per modi care il

numero degli step in un pattern (1–32; impostazione prede nita: 16).

Selezione di una

griglia terzinata

Tenere premuto il pulsante [STEP REC] e premere il pulsante [TEMPO] per attivare o

disattivare la griglia terzinata.

OFF: 1 step = nota da 1/16 ( ) (impostazione prede nita)

On: 1 step = nota da 1/8 terzinata ( )

Speci che principali Roland TB-3: TOUCH BASSLINE

Alimentazione

Adattatore CA, o alimentazione da bus USB

Assorbimento

di corrente

500 mA

Dimensioni

240 (L) x 173 (P) x 57 (A) mm

Peso

820 g

Accessori

Adattatore CA, manuale dell'utente, volantino "UTILIZZO SICURO DELL'UNITÀ".

* Allo scopo di migliorare il prodotto, le speci che e/o l'aspetto di questa unità sono soggetti a modi che

senza preavviso.

Prima dell'utilizzo, leggere attentamente la sezione intitolata "UTILIZZO SICURO DELL'UNITÀ". In questa sezione vengono fornite informazioni

importanti sul corretto impiego dell'unità. Si consiglia di leggere per intero il Manuale dell'utente per assicurarsi di aver compreso appieno

tutte le funzioni o erte dalla nuova unità. È consigliabile conservare il manuale e tenerlo a portata di mano per usarlo come riferimento.

ROLAND CORPORATION.

Indicatore a 16 step

Questi step (1–16) si illuminano durante la riproduzione del pattern o la registrazione in step.

Pulsante [TEMPO]

Premendo il pulsante [TEMPO], sul display appare il valore di tempo. Utilizzare la manopola [VALUE] per

regolare il tempo.

• Tap tempo: Per impostare il tempo, tenere premuto il pulsante [TEMPO] e premere più volte a intervalli

regolari il pulsante [SCATTER].

• Shu e: Per speci care un tempo shu e, tenere premuto il pulsante [TEMPO] e ruotare la manopola

[VALUE] (-50–0–50; 0 = shu e disattivato).

Display

Mostra il suono correntemente selezionato (es.:

A01). In base alla modalità corrente, può mostrare il numero del

pattern (es.: 1-1), il numero dello step o il valore di tempo.

Cos'è un "suono"?

L'unità TB-3 o re timbri synth innovativi grazie a quattro oscillatori

ed e etti, incluse le repliche fedeli dei classici suoni che hanno

decretato il successo dell'unità TB-303 (A01: TB-303 sawtooth wave,

A02: TB-303 square wave). Sull'unità TB-3, ciascuno di questi timbri

è chiamato "sound". Utilizzando la manopola [VALUE] è possibile

selezionare i suoni.

* Non è possibile modi care i suoni.

Manopola [VALUE]

Permette di modi care il valore mostrato sul display.

Pulsante [STEP REC]

Fare riferimento a "Registrazione in step"

Pulsante [REALTIME REC]

Fare riferimento a "Registrazione in tempo reale"

Pulsante [

]

Riproduce/interrompe il pattern.

Collegamento dell'unità

* Per evitare guasti e/o danni ai dispositivi, abbassare sempre il volume e spegnere tutte le unità prima di

e ettuare qualsiasi collegamento.

A B C D E F

Porta USB (

)

Utilizzare un cavo USB 2.0 standard per collegare questa porta al computer. Il collegamento USB permette di

trasferire sia eventi MIDI sia audio. Prima di collegare l'unità TB-3 al computer, installare su questo il driver

USB. Scaricare il driver USB speci co per l'unità dal sito internet di Roland. Per maggiori dettagli, consultare il

 le Readme.htm incluso nel download.

http://www.roland.com/support/

Jack DC IN

Collegare qui l'adattatore CA in dotazione. Utilizzare esclusivamente l'adattatore CA in dotazione. L'utilizzo di

altri adattatori CA potrebbe causare il surriscaldamento dell'unità o guasti.

* Il collegamento USB fornisce corrente per il funzionamento dell'unità, per cui non è necessario utilizzare

l'adattatore CA.

Connettori MIDI

Collegare qui i dispositivi MIDI.

Jack OUT

Collegare queste uscite agli altoparlanti dell'ampli catore o del monitor. Se il sistema in uso è mono, utilizzare

solo il jack L/MONO.

Jack PHONES

Per il collegamento di un paio di cu e (acquistabili separatamente).

Fessura di sicurezza (

)

http://www.kensington.com/

Accensione/spegnimento

Interruttore [POWER]

Accende e spegne l'unità.

* Dopo aver e ettuato tutti i collegamenti, assicurarsi di accendere prima l'unità TB-3, e poi tutto il resto

dell'equipaggiamento. La mancata osservanza di questo ordine potrebbe causare malfunzionamenti o

guasti. Per lo spegnimento, spegnere prima il sistema esterno collegato, e successivamente l'unità

TB-3.

* Questa unità è dotata di un circuito di protezione. Deve passare un breve intervallo (pochi secondi) dopo

l'accensione dell'unità prima che questa possa funzionare normalmente.

* Prima di accendere o spegnere l'unità, assicurarsi sempre che il volume sia abbassato del tutto. Anche con il

volume completamente abbassato, si potrebbe percepire un suono quando si accende o spegne l'unità. Ciò

è normale e non indica un guasto.

Suono Spiegazione

A 01

–

Suoni TB-303

b 01

–

Suoni di basso

C 01

–

Suoni lead

d 01

–

SFX (e etti sonori)

Descrizione del pannello

8 9 10

5 6 7

Manopole

Regolano i seguenti parametri.

Manopola

Spiegazione

VOLUME Volume

CUTOFF

Taglio del  ltro (brillantezza del suono)

RESONANCE Risonanza del  ltro (carattere timbrico)

ACCENT Intensità dell'accento inserito nel pattern

EFFECT

Intensità dell'e etto

* Viene applicato l'e etto più idoneo in base al suono selezionato.

Pulsanti modalità Pad /

Touchpad

Permettono di selezionare la modalità di utilizzo del touchpad (di seguito descritto semplicemente come "pad").

* Non toccare il pad in due o più punti contemporaneamente per evitare errori di rilevazione (il pad

non supporta il multi-touch).

Pulsante Spiegazione

KEY-

BOARD

Permette di usare il pad per suonare le note.

Suonare note

Pressione applicata al pad: modulazione

Ottava superiore

Ottava inferiore

• I tasti del pad utilizzabili sono illuminati.

• Se si preme un tasto del pad durante la riproduzione di un pattern, il suono del pad ha la priorità

(riproduzione mono).

XY PLAY

Consente di utilizzare l'asse orizzontale (X) e verticale (Y) come controller.

Posizione asse X illuminata

Asse X: Intonazione (variazione continua)

Asse Y: Volume

Pressione applicata al pad: modulazione

• Il tipo di controllo comprende i parametri più appropriati per il suono selezionato. Per la maggior

parte dei suoni, il controllo è applicato ai parametri sopra indicati.

• Se si preme un tasto del pad durante la riproduzione di un pattern, il suono del pad ha la priorità

(riproduzione mono).

• Tenendo premuto il pulsante [XY PLAY] e ruotando la manopola [VALUE] è possibile cambiare la

nota tonica (chiave).

ENV

MOD

Permette di controllare l'inviluppo della modulazione (tono) e il decadimento (durata del suono).

Asse X: Inviluppo della modulazione (variazione di tono)

Asse Y: Decadimento (durata del suono)

Pressione applicata al pad: modulazione

• Il tipo di controllo comprende i parametri più appropriati per il suono selezionato. Per la maggior

parte dei suoni, il controllo è applicato ai parametri sopra indicati.

• A pattern fermo, la pressione del pad non produrrà alcun suono.

PTN

SELECT

Permette di selezionare un pattern.

Fare riferimento a "Riproduzione, selezione ed esecuzione di un pattern" – "Selezione di un pattern"

SCATTER

Consente di aggiungere un groove di tipo digitale.

Asse X: Intensità Scatter (10 step)

Cos'è l'e etto Scatter?

Lo "Scatter" aggiunge un groove digitale mediante lo scambio dei singoli step all'interno del loop

in riproduzione, oltre a modi care la direzione del pattern o la durata del tempo di gate.

• L'e etto Scatter è applicato  n tanto che si tiene premuto il pad, e si interrompe non appena si

solleva il dito dalla super cie.

• Ruotare la manopola [VALUE] per selezionare il tipo di e etto scatter (

SC1

–

SC8

* L'e etto Scatter non viene applicato al primo ciclo del loop, ma solo a partire dal secondo e per

tutti i successivi.

Português

Manual do Proprietário

Gravação em tempo real

Neste método de gravação, as notas que você apresenta são gravadas em tempo real. O padrão atual será

sobrescrito.

1. Pressione o botão [REALTIME REC].

O botão [

] pisca; o TB-3 está no modo pronto para gravação. Para cancelar, pressione o botão [REALTIME

REC] para que ele  que escuro.

2. Pressione o botão [

] para iniciar a gravação.

3. Execute sua performance no pad; a sua performance é gravada.

Notas que são reproduzidas em loop enquanto você mantém o botão [CLEAR] pressionado são excluídas.

Grave notas. Mantenha o mesmo pad de nota pressionado para incluir uma ligadura.

Uma oitava acima

* Use gravação em etapas para incluir acentos ou

slides.

Uma oitava abaixo

4. Ao terminar a gravação em tempo real, pressione o botão [REALTIME REC] para que ele  que escuro.

• O TB-3 retornará à reprodução de pattern. Para interromper a reprodução do pattern, pressione o botão [ ].

• Durante a reprodução, você pode ligar/desligar a gravação em tempo real pressionando o botão [REALTIME REC].

Reproduzir, selecionar e executar um Pattern

O que é um “Pattern”?

Um “Pattern” são dados musicais gravados por step ou em tempo real. Existem 64 Patterns (8 patterns x

8 bancos). No modo de Seleção de Pattern, o visor mostra o banco e o pattern atual (por exemplo,

1-2 =

banco 1, padrão 2).

Reproduzir um Pattern

1. Pressione o botão [ ] para reproduzir um pattern.

Selecionando um pattern

1. Pressione o botão [PTN SELECT].

2. Use o pad para selecionar um pattern.

Selecione um pattern (1–8)

Banco acima

Banco abaixo

Também é possível usar o botão [VALUE] para selecionar um pattern.

Trocando os sons

1. Pressione o botão [KEY-BOARD], [XY PLAY] ou [ENV MOD] para fazer o visor mostrar o número do som

(por exemplo,

A01).

2. Use o botão [VALUE] para trocar sons.

Fazer uma apresentação com o TB-3

Você faz uma apresentação no TB-3 operando os botões (

), os botões do modo pad (

) e o touchpad (

)

enquanto um pattern é reproduzido.

Funções avançadas do pattern

Funções Explicação

Transposição de

pattern

Para transpor o pattern, mantenha o botão [KEY-BOARD] pressionado e pressione um

teclado numérico (padrão: C).

Reprodução

de padrões

consecutivamente

Ao selecionar um pattern, você pode selecionar vários padrões deslizando o dedo

enquanto continua pressionando o pad. Os patterns selecionados serão reproduzidos

consecutivamente. O pattern que está sendo reproduzido no momento se acende.

Pattern

aleatório

Se você mantém o botão [PTN SELECT] pressionado e pressiona o botão [SCATTER], um

pattern aleatório é gerado para o número do pattern atual.

Se desejar salvar o pattern aleatório, pressione o botão [REALTIME REC] (piscando). Se

desejar descartar o pattern aleatório, selecione um pattern diferente.

Copiar um

pattern

1. Mantenha o botão [PTN SELECT] pressionado e pressione o pad para selecionar o

pattern de origem da cópia.

O pattern de origem da cópia se acende, e os outros patterns piscam.

2. Selecione o banco e o pattern de destino da cópia (pad piscando).

Excluir um

pattern

1. Selecione o pattern que você deseja excluir.

2. Mantenha o botão [PTN SELECT] pressionado e pressione [CLEAR] no pad.

O visor indica “

Clr” e o botão [ ] pisca.

3. Pressione o botão [

]; o pattern é excluído.

Sincronizar com outros dispositivos MIDI

O TB-3 pode receber dados do MIDI Clock (F8) para sincronizar seu andamento. Também pode receber o MIDI

start (FA) e MIDI stop (FC) para ser iniciado/interrompido.

Sincronizar com um TR-8

Você pode sincronizar o TB-3 com um TR-8 usando um cabo MIDI disponível

comercialmente para fazer as conexões.

Sincronizar com o DAW do computador via USB

Usando um cabo USB 2.0 disponível comercialmente para conectar o TB-3

ao computador, você pode sincronizar o TB-3 com o DAW do computador ou

gravar o som do TB-3 em uma trilha do seu DAW por meio de áudio USB.

TR-8 (mestre)

TB-3 (subordinado)

MIDI OUT MIDI IN

Vários ajustes

Restaurar os ajustes de fábrica ( restauração aos padrões de fábrica)

Veja como retornar o TB-3 a seu estado de nido na fábrica.

1. Mantendo o botão [REALTIME REC] pressionado, ligue a energia.

O visor indica “

rSt” e o botão [ ] pisca.

Se decidir cancelar a restauração aos padrões de fábrica, desligue a energia.

2. Pressione o botão [

] para executar a restauração aos padrões de fábrica.

3. Quando o visor indicar “

CNP”, desligue a energia do TB-3 e depois ligue-a novamente.

MIDI e outros ajustes

1. Mantendo o botão [SCATTER] pressionado, ligue a energia.

O visor indica o canal MIDI atual (por exemplo,

C 2), e o botão [ ] pisca.

Se decidir não fazer ajustes, desligue a energia.

2. Use o botão [VALUE] e o pad para mudar os ajustes.

Parâmetro

Controlador Explicação

Canal MIDI

Botão

[VALUE]

OFF,

C 1

–

C16

Especi ca o canal de transmissão/recepção MIDI. O visor indica o canal.

(padrão: C 2)

ONn

(OMNI)

Mensagens MIDI de todos os canais serão recebidos.

O canal de transmissão MIDI será o 2.

FONTE DE

MIDI CLOCK

Pad [C]

Aceso

(AUTO)

Se o MIDI Clock estiver sendo enviado para o conector MIDI IN ou a

porta USB, o andamento do TB-3 será sincronizado automaticamente

com o relógio MIDI. (padrão)

* Se o MIDI Clock estiver sendo enviado simultaneamente do

conector MIDI IN e da porta USB, a porta USB terá prioridade.

Apagado

(INTERNAL)

O TB-3 opera no andamento especi cado na própria unidade. Escolha

o ajuste “INTERNAL” se você não quiser sincronizar com um dispositivo

externo.

Thru do

MIDI

Pad [D]

Aceso (ON)

Especi ca se os dados recebidos do conector MIDI IN serão

retransmitidos do conector MIDI OUT (ON: padrão) ou se não serão

retransmitidos (OFF).

Apagado

(OFF)

Sensitividade

do aftertouch

do pad

Botão [KEY-BOARD]

(manter pressionado)

+ botão [VALUE]

Ajusta a sensibilidade do pad à pressão (aftertouch). Com ajustes mais

altos, será mais fácil aplicar um efeito, mesmo quando você aplicar uma

pressão leve ao pad. (padrão: 3)

3. Pressione o botão [

] para salvar os ajustes.

Os ajustes são salvos, e o TB-3 é reiniciado.

Gravação em etapas (Step)

Neste método de gravação, você insere notas ou pausas, acentos e slides/ligaduras em cada etapa.

Quando gravar, o padrão atual será sobrescrito.

O que é “step”?

Cada padrão é dividido em 16 locais de grade chamados “steps”. (Você pode alterar o número de steps na

faixa de 1–32.) Um step tem uma semicolcheia de duração (

). O step atual é mostrado pelos indicadores

de 16 steps (

1. Pressione o botão [STEP REC].

2. Use o pad e o botão [VALUE] para inserir dados musicais para cada step.

Inclui uma pausa e prossegue ao step seguinte.

Inclui uma nota e prossegue ao step seguinte.

Uma oitava acima

Inclui acento ligado/desligado.

Inclui um slide (se a etapa anterior for da mesma nota,

uma ligadura) ligado/desligado.

Uma oitava abaixo

• O visor mostra o número do step atual (

–

). É possível usar o botão [VALUE] para se deslocar entre os

steps.

• Mesmo durante a gravação em steps, você pode pressionar o botão [

] para reproduzir o padrão.

3. Ao terminar a gravação em steps, pressione o botão [STEP REC] para que ele  que escuro.

Funções avançadas de Step

Funções Explicação

Alterar o número

do step no

padrão

Mantenha o botão [STEP REC] pressionado e gire o botão [VALUE] para alterar o número do

step no padrão (1–32, padrão: 16).

Selecionar uma

grade de tercina

Mantenha o botão [STEP REC] pressionado e pressione o botão [TEMPO] para ligar/desligar

a grade de tercina.

OFF: 1 etapa =semicolcheia ( ) (padrão)

On: 1 etapa =tercina de colcheias ( )

Principais especi cações Roland TB-3: TOUCH BASSLINE

Fonte de alimentação

Fonte AC ou obtida via porta USB (energia do barramento USB)

Uso de corrente

500 mA

Dimensões

240 (L) x 173 (P) x 57 (A) mm

Peso

820 g

Acessórios

Fonte AC, Manual do proprietário, Folheto “USO SEGURO DA UNIDADE”

* Com a  nalidade de aprimorar o produto, as especi cações e/ou a aparência desta unidade estão sujeitas a

mudanças sem aviso prévio.

Antes de usar esta unidade, leia cuidadosamente o folheto “USO SEGURO DA UNIDADE”. O folheto fornece informações importantes

sobre a operação correta da unidade. Além disso, para ter uma boa compreensão de todos os recursos da sua nova unidade, leia o

Manual do Proprietário inteiro. Esse manual deverá ser guardado em local de fácil acesso para consultas futuras.

escrito da ROLAND CORPORATION.

Indicadores de 16 etapas

Os números das etapas (1–16) acendem durante a reprodução do padrão ou gravação da etapa.

Botão [TEMPO]

Quando você pressiona o botão [TEMPO], o visor mostra o andamento. É possível usar o botão [VALUE] para

mudar o andamento.

• Tap tempo: para de nir o andamento, mantenha o botão [TEMPO] pressionado e toque no botão

[SCATTER] diversas vezes no intervalo desejado.

• Shu e: para especi car o shu e, mantenha o botão [TEMPO] pressionado e gire o botão [VALUE]

(-50–0–50; 0=shu e desligado).

Visor

Mostra o número do som selecionado atualmente (por exemplo,

A01). Dependendo do modo, o número do

padrão (por exemplo,

1-1), o número da etapa ou o andamento pode ser mostrado.

O que é um “som”?

O TB-3 fornece tons de sintetizador avançados, alimentados por

quatro osciladores e efeitos, incluindo tons clássicos  elmente

reproduzidos do TB-303 (A01: onda de dente de serra do TB-303,

A02: onda quadrada do TB-303). No TB-3, cada um desses é

chamado de “som”. É possível usar o botão [VALUE] para selecionar

sons facilmente.

* Os sons não podem ser editados.

Botão [VALUE]

Modi ca o valor que é mostrado no visor.

Botão [STEP REC]

Consulte “Gravação em etapas (Step)”

Botão [REALTIME REC]

Consulte “Gravação em tempo real”

Botão [

]

Reproduz/interrompe o padrão.

Conectar o equipamento

* Para evitar o mau funcionamento e falhas no equipamento, sempre abaixe o volume e desligue todas as

unidades antes de fazer qualquer conexão.

A B C D E F

Porta USB (

)

Use um cabo USB 2.0 disponível comercialmente para conectar essa porta ao computador. Ele pode ser usado

para transferir dados de áudio do USB e MIDI USB. É necessário instalar o driver USB antes de conectar o

TB-3 ao computador. Baixe o driver USB do website da Roland. Para ver detalhes, consulte o arquivo Readme.

htm incluído no download.

http://www.roland.com/support/

Conector DC IN

Conecte aqui a fonte AC inclusa. Use apenas a fonte AC inclusa. O uso de qualquer outra fonte poderá causar

superaquecimento e mau funcionamento.

* Quando você está usando uma conexão USB, a alimentação é fornecida por ela, portanto, a fonte AC não

precisa ser conectada.

Conectores MIDI

Para conectar um dispositivo MIDI.

Plugues OUT

Conecte esses plugues ao ampli cador ou aos alto-falantes de retorno. Se o sistema for mono, use somente o

plugue L/MONO.

Plugue PHONES

Conecte fones de ouvido (vendidos separadamente) aqui.

Slot de segurança (

)

http://www.kensington.com/

Ligar/desligar o equipamento

Chave [POWER]

Liga/desliga o equipamento.

* Após fazer as conexões corretamente, certi que-se de ligar a energia na seguinte ordem: primeiro o

TB-3 e depois o sistema conectado. Ligar a energia dos equipamentos na ordem incorreta pode provocar

mau funcionamento ou danos. Ao desligar a energia, desligue o sistema conectado primeiro e depois o

TB-3.

* Esta unidade está equipada com um circuito de proteção. É necessário um breve intervalo (alguns

segundos) após ligar o equipamento antes que ele opere normalmente.

* Antes de ligar/desligar o equipamento, lembre-se sempre de diminuir o volume. Mesmo com o volume

abaixado, é possível ouvir algum som ao ligar/desligar o equipamento. No entanto, isso é normal e não

indica mau funcionamento.

Som Explicação

A 01

–

Sons do TB-303

b 01

–

Sons de baixo

C 01

–

Sons de guitarra solo

d 01

–

SFX (efeitos sonoros)

Descrições do painel

8 9 10

5 6 7

Botões

Ajustam os valores a seguir.

Botão Explicação

VOLUME Volume

CUTOFF

Corte do  ltro (brilho do som)

RESONANCE Ressonância do  ltro (caráter distintivo)

ACCENT Intensidade dos acentos que você incluiu no padrão

EFFECT

Profundidade do efeito

* O efeito mais adequado para o som selecionado é aplicado.

Botões do modo pad/

Touchpad

Use estes botões do modo pad para alternar o modo do touchpad (ao qual nos referiremos simplesmente como “pad”).

* Não toque o pad em dois ou mais locais simultaneamente; os locais não podem ser detectados

corretamente (o pad não fornece suporte para multitoque).

Botão Explicação

KEY-

BOARD

Use o pad para reproduzir notas.

Reproduzir notas

Aplicar pressão ao pad: modulação

Uma oitava acima

Uma oitava abaixo

• Os teclados numéricos que podem ser operados  cam acesos.

• Se você pressiona o pad enquanto um padrão está sendo reproduzido, o som do pad tem

prioridade (reprodução em mono).

XY PLAY

Use os eixos horizontal (X) e vertical (Y) do pad para fazer a a nação.

A posição do eixo X  ca acesa

Eixo X: fazer a nação (mudança contínua)

Eixo Y: volume

Aplicar pressão ao pad: modulação

• Isso controla os parâmetros mais apropriados para o som selecionado. Em geral, para a maioria

dos sons, os parâmetros listados acima são controlados.

• Se você pressiona o pad enquanto um padrão está sendo reproduzido, o som do pad tem

prioridade (reprodução em mono).

• Mantendo o botão [XY PLAY] pressionado e girando o botão [VALUE], é possível mudar a nota

tônica (tecla).

ENV

MOD

Controle a modulação do envelope (mudança de timbre) e a decay (duração do som).

Eixo X: modulação do envelope (mudança de timbre)

Eixo Y: decay (duração do som)

Aplicar pressão ao pad: modulação

• Isso controla os parâmetros mais apropriados para o som selecionado. Em geral, para a maioria

dos sons, os parâmetros listados acima são controlados.

• Se o padrão for interrompido, pressionar o pad não produzirá som.

PTN

SELECT

Selecione um padrão.

Consulte “Reproduzir, selecionar e executar um Pattern” – “Selecionando um pattern”

SCATTER

Use a função Scatt para adicionar um ritmo com groove digital.

Eixo X: profundidade da Dispersão (10 etapas)

O que é Scatt?

“Scatt” acrescenta um ritmo com sensação digital à reprodução em loop, trocando etapas

individuais dentro da reprodução em loop e também alterando a direção da reprodução ou o

comprimento da porta.

• O Scatt  cará ligado enquanto você pressionar o pad. Ela será desligada quando você tirar o dedo

do pad.

• Gire o botão [VALUE] para selecionar o tipo de dispersão (

SC1

–

SC8

* O efeito de Scatt não se aplicará ao primeiro ciclo do loop; o efeito se aplicará ao segundo ciclo e

a ciclos subsequentes do loop.

Español

Manual del usuario

Grabación en tiempo real

En este método de grabación, las notas interpretadas se graban en tiempo real. El patrón actual se sobrescribirá.

1. Pulse el botón [REALTIME REC].

El botón [

] parpadea; el TB-3 está listo para empezar a grabar. Para cancelar, pulse el botón [REALTIME

REC] para que se apague.

2. Pulse el botón [

] para comenzar la grabación.

3. Toque con el panel; su interpretación se grabará.

Las notas que se reproduzcan en bucle mientras mantiene el botón [CLEAR] presionado se borrarán.

Grabe las notas. Mantenga presionada la misma nota para introducir una ligadura.

Sube una octava

* Utilice la grabación por pasos para introducir

acentos o glissandos

Baja una octava

4. Cuando haya terminado de grabar en tiempo real, pulse el botón [REALTIME REC] para que se apague.

• El TB-3 regresará a la reproducción del patrón. Para detener la reproducción del patrón, pulse el botón [

• Durante la reproducción, puede activar/desactivar la grabación en tiempo real pulsando el botón [REALTIME

REC].

Reproducción, selección e interpretación de un patrón

¿Qué es un “patrón”?

Un “patrón” se re ere a datos musicales registrados mediante grabación por pasos o grabación en tiempo

real. Hay 64 patrones (8 patrones x 8 bancos). En el modo de selección de patrón, la pantalla muestra el

banco y el patrón actuales (p.ej.,

1-2 = banco 1, patrón 2).

Reproducción de un patrón

1. Pulse el botón [ ] para reproducir un patrón.

Selección de un patrón

1. Pulse el botón [PTN SELECT].

2. Utilice el panel para seleccionar un patrón.

Selección de un patrón (1–8)

Sube un banco

Baja un banco

También puede utilizar el mando [VALUE] para seleccionar un patrón.

Cambio de sonidos

1. Pulse el botón [KEY-BOARD], [XY PLAY] o [ENV MOD] para que la pantalla muestre el número del sonido

(p.ej., A01).

2. Utilice el mando [VALUE] para cambiar de sonido.

“Interpretación” con el TB-3

Puede interpretar música con el TB-3 manejando los mandos (

), los botones de modo de panel (

) y el

panel táctil (

) mientras se reproduce un patrón.

Funciones de patrón avanzadas

Funciones Explicación

Transposición

de patrón

Para transponer el patrón, mantenga presionado el botón [KEY-BOARD] y pulse una tecla del

panel (valor predeterminado: C).

Reproducción

consecutiva de

patrones

Al seleccionar un patrón, puede elegir varios patrones deslizando el dedo sin levantarlo del

panel. Los patrones seleccionados se reproducirán de forma consecutiva. El patrón que se

reproduzca en ese momento se ilumina.

Patrón aleatorio

Si mantiene presionado el botón [PTN SELECT] y pulsa el botón [SCATTER], se genera un

patrón aleatorio para el número de patrón actual.

Si desea guardar el patrón aleatorio, pulse el botón [REALTIME REC] (parpadea). Para

descartar el patrón aleatorio, seleccione otro patrón.

Copia de un

patrón

1. Mantenga presionado el botón [PTN SELECT] y pulse el panel para seleccionar el

patrón de origen para la copia.

El patrón de origen se ilumina y el resto de patrones parpadean.

2. Seleccione el banco y el patrón de destino para la copia (panel que parpadea).

Eliminación de

un patrón

1. Seleccione el patrón que desea eliminar.

2. Mantenga presionado el botón [PTN SELECT] y pulse [CLEAR] en el panel.

La pantalla muestra “

Clr” y el botón [ ] parpadea.

3. Pulse el botón [

]; el patrón se eliminará.

Sincronización con otros dispositivos MIDI

El TB-3 puede recibir datos del reloj MIDI (F8) para sincronizar su tempo. También puede recibir datos de inicio

MIDI (FA) y parada MIDI (FC) para iniciarse/detenerse.

Sincronización con un TR-8

Puede sincronizar el TB-3 con una caja de ritmos TR-8 conectándolo por

medio de un cable MIDI común.

Sincronización con el software DAW de su ordenador

mediante USB

Si conecta el TB-3 a su ordenador mediante un cable USB 2.0 común, podrá

sincronizar el TB-3 con el software DAW del ordenador o grabar el sonido del

TB-3 en una pista de su software DAW mediante audio USB.

TR-8 (maestro) TB-3 (esclavo)

MIDI OUT MIDI IN

Ajustes diversos

Restauración de los ajustes de fábrica ( restablecimiento de fábrica)

Siga estos pasos para restablecer el TB-3 a su estado de con guración de fábrica.

1. Mientras mantiene presionado el botón [REALTIME REC], encienda el equipo.

La pantalla muestra “

rSt” y el botón [ ] parpadea.

Si decide cancelar el restablecimiento de fábrica, apague el equipo.

2. Pulse el botón [

] para ejecutar el restablecimiento de fábrica.

3. Cuando la pantalla muestre “

CNP” apague el TB-3 y vuelva a encenderlo.

MIDI y otros ajustes

1. Mientras mantiene presionado el botón [SCATTER], encienda el equipo.

La pantalla muestra el canal MIDI actual (p.ej.,

C 2) y el botón [ ] parpadea.

Si decide no establecer los ajustes, apague el equipo.

2. Utilice el mando [VALUE] y el panel para cambiar los ajustes.

Parámetro

Controlador Explicación

Canal MIDI

Mando

[VALUE]

OFF,

C 1

–

C16

Especi ca el canal de transmisión/recepción MIDI. La pantalla indica el

canal. (valor predeterminado:

C 2)

ONn

(OMNI)

Se reciben mensajes MIDI de todos los canales.

El canal de transmisión MIDI será el 2.

Fuente del

reloj MIDI

Panel

[C]

Iluminado

(AUTO)

Si el reloj MIDI está entrando por el conector MIDI IN o el puerto USB,

el tempo del TB-3 se sincronizará automáticamente con el reloj MIDI.

(valor predeterminado)

* Si el reloj MIDI entra simultáneamente desde el conector MIDI IN y

el puerto USB, el puerto USB tendrá prioridad.

Apagado

(INTERNAL)

El TB-3 funciona al tempo especi cado en la propia unidad. Elija el

ajuste “INTERNAL” si no desea sincronizar con un dispositivo externo.

MIDI Thru

Panel

[D]

Iluminado

(ON)

Especi ca si los datos recibidos desde el conector MIDI IN se

retransmitirán desde el conector MIDI OUT (ON: valor predeterminado)

no se retransmitirán (OFF).

iluminado

(OFF)

Sensibilidad a

la presión del

panel

Botón [KEY-BOARD]

(presionado)

+ mando [VALUE]

Ajusta la sensibilidad del panel a la presión (táctil). Cuanto mayores

sean los ajustes, más fácil será aplicar un efecto aunque la presión

ejercida sobre el panel sea ligera. (valor predeterminado: 3)

3. Pulse el botón [

] para guardar los ajustes.

Los ajustes se guardan y el TB-3 se reinicia.

Grabación por pasos

Con este método de grabación, las notas, silencios, acentos y glissandos/ligaduras se introducen paso a paso.

Al grabar, el patrón actual se sobrescribirá.

¿Qué es un “paso”?

Cada patrón se divide en 16 ubicaciones de cuadrícula denominadas “pasos”. (Puede cambiar el número de

pasos en un rango de 1–32). Cada paso tiene una duración de semicorchea (

). El paso actual se muestra con

los indicadores de 16 pasos (

1. Pulse el botón [STEP REC].

2. Utilice el panel y el mando [VALUE] para introducir los datos musicales de cada paso.

Introduce un silencio y continúa con el siguiente paso.

Introduce una nota y continúa con el siguiente paso.

Sube una octava

Introduce o borra un acento.

Introduce o borra una ligadura (si en el paso anterior

se introdujo la misma nota, la ligadura será de

prolongación).

Baja una octava

• La pantalla muestra el número del paso actual (

–

). Puede utilizar el mando [VALUE] para moverse por

los pasos.

• Incluso durante la grabación por pasos, puede pulsar el botón [

] para reproducir el patrón.

3. Cuando haya terminado de grabar por pasos, pulse el botón [STEP REC] para que se apague.

Funciones de pasos avanzadas

Funciones Explicación

Cambio del

número de pasos

en el patrón

Mantenga presionado el botón [STEP REC] y gire el mando [VALUE] para cambiar el

número de pasos del patrón (1–32, valor predeterminado: 16).

Selección de un

tresillo

Mantenga presionado el botón [STEP REC] y pulse el botón [TEMPO] para activar o

desactivar los tresillos.

OFF: 1 paso = semicorchea ( ) (valor predeterminado)

On: 1 paso = tresillo de corcheas ( )

Especi caciones principales Roland TB-3: TOUCH BASSLINE

Fuente de alimentación

Adaptador de CA, o a través del puerto USB (alimentación del bus USB)

Consumo eléctrico

500 mA

Dimensiones

240 (ancho) x 173 (fondo) x 57 (alto) mm

Peso

820 g

Accesorios

Adaptador de CA, manual de instrucciones, folleto “UTILIZACIÓN SEGURA DE LA

UNIDAD”

* Con el  n de mejorar el producto, las especi caciones y/o el aspecto de la unidad pueden modi carse sin

previo aviso.

Antes de utilizar esta unidad, lea atentamente el folleto “UTILIZACIÓN SEGURA DE LA UNIDAD”. En este folleto encontrará

información importante acerca de la utilización correcta de la unidad. También es aconsejable leer íntegramente el manual de

instrucciones para familiarizarse y conocer bien todas las funciones del equipo nuevo. Asimismo, se recomienda guardar el manual

en un lugar accesible para consultas futuras.

previa autorización por escrito de ROLAND CORPORATION.

Indicadores de 16 pasos

Los números de los pasos (1–16) se iluminan durante la reproducción del patrón o la grabación por pasos.

Botón [TEMPO]

Al pulsar el botón [TEMPO], la pantalla muestra el tempo. Puede utilizar el mando [VALUE] para cambiar el

tempo.

• Pulsar tempo: para establecer el tempo, mantenga presionado el botón [TEMPO] y pulse el botón

[SCATTER] repetidamente al intervalo deseado.

• Shu e: Para especi car la función shu e, mantenga presionado el botón [TEMPO] y gire el mando [VALUE]

(-50–0–50; 0=shu e desactivado).

Pantalla

Muestra el número del sonido seleccionado en ese momento (p.ej.,

A01). Dependiendo del modo, podrían

mostrarse el número de patrón (p.ej., 1-1), el número de paso o el tempo.

¿Qué es un “sonido”?

El TB-3 ofrece tonos de sintetizador de última generación a través

de osciladores y efectos, incluyendo una reproducción  dedigna de

los tonos clásicos del TB-303 (A01: TB-303 con onda de sierra, A02:

TB-303 con onda cuadrada). En el TB-3, cada uno de ellos se conoce

como “sonido”. Puede utilizar el mando [VALUE] para seleccionar

sonidos con facilidad.

* Los sonidos no se pueden editar.

Mando [VALUE]

Modi ca el valor que se muestra en pantalla.

Botón [STEP REC]

Consulte “Grabación por pasos”

Botón [REALTIME REC]

Consulte “Grabación en tiempo real”

Botón [

]

Reproduce/detiene el patrón.

Conexión del equipo

* Para evitar que el equipo funcione de manera de ciente o sufra algún daño, baje siempre el volumen y

apague todas las unidades antes de proceder a realizar cualquier conexión.

A B C D E F

Puerto USB (

)

Utilice un cable USB 2.0 común para conectar este puerto a su ordenador. Puede utilizarse para transferir datos

de audio USB y MIDI USB. Antes de conectar el TB-3 a su ordenador, debe instalar el controlador USB.

Descargue el controlador USB desde el sitio web de Roland. Para más información, consulte el archivo Readme.

htm incluido en la descarga.

http://www.roland.com/support/

Conector DC IN

Conecte aquí el adaptador de CA incluido. Utilice únicamente el adaptador de CA incluido. Si usa un adaptador

distinto, la unidad podría recalentarse y producir de ciencias de funcionamiento.

* Si el equipo está conectado por USB, recibirá alimentación a través de dicha conexión USB, por lo que no

será necesario conectar el adaptador de CA.

Conectores MIDI

Sirven para conectar dispositivos MIDI.

Conectores OUT

Conecte aquí un ampli cador o altavoces monitores. Si su sistema es monaural, utilice únicamente el conector

L/MONO.

Conector PHONES

Conecte aquí unos auriculares (se venden por separado).

Ranura de seguridad (

)

http://www.kensington.com/

Encendido y apagado

Interruptor [POWER]

Apaga y enciende la unidad.

* Una vez realizadas las conexiones correctamente, asegúrese de encender primero el TB-3 y, a

continuación, el sistema conectado. Si no enciende los equipos en el orden adecuado, podrían producirse

de ciencias en el funcionamiento o daños. Para apagar la unidad, apague primero el sistema conectado

y, a continuación, el TB-3.

* Esta unidad está equipada con un circuito de protección. Es necesario un breve intervalo de tiempo (unos

cuantos segundos) después del encendido para que funcione con normalidad.

* Antes de encender o apagar la unidad, asegúrese siempre de bajar el volumen. Incluso con el volumen

bajado, podría oírse algún sonido al encender o apagar la unidad. No obstante, esto es normal y no indica la

existencia de de ciencias de funcionamiento.

Sonido Explicación

A 01

–

Sonidos del TB-303

b 01

–

Sonidos de bajo

C 01

–

Sonidos de solista

d 01

–

SFX (efectos de sonido)

Descripción del panel

8 9 10

5 6 7

Mandos

Ajustan los siguientes valores

Mando Explicación

VOLUME Volumen

CUTOFF

Corte del  ltro (brillo del sonido)

RESONANCE Resonancia del  ltro (carácter distintivo)

ACCENT Fuerza de los acentos introducidos en el patrón

EFFECT

Profundidad del efecto

* Se aplica el efecto más apropiado al sonido seleccionado.

Botones de modo del panel /

Panel táctil

Utilice estos botones de modo del panel para cambiar el modo del panel táctil (al que, en adelante, nos

referiremos como “panel”).

* No toque dos o más puntos del panel al mismo tiempo; los puntos no se detectarán correctamente

(el panel no admite toques múltiples).

Botón Explicación

KEY-

BOARD

Utilice el panel para tocar notas.

Reproducción de notas

Si se aplica presión en el panel: modulación

Sube una octava

Baja una octava

• Las teclas del panel que pueden utilizarse se iluminan.

• Si pulsa el panel mientras se está reproduciendo un patrón, el sonido del panel tendrá prioridad

(reproducción mono).

XY PLAY

Utilice los ejes horizontal (X) y vertical (Y) del panel para el tono de interpretación.

La posición en el eje X está iluminada

Eje X: tono de interpretación (cambio continuo)

Eje Y: volumen

Si se aplica presión en el panel: modulación

• Aquí se controlan los parámetros más adecuados para el sonido seleccionado. En general, para la

mayoría de sonidos, se controlan los parámetros enumerados anteriormente.

• Si pulsa el panel mientras se está reproduciendo un patrón, el sonido del panel tendrá prioridad

(reproducción mono).

• Si mantiene presionado el botón [XY PLAY] y gira el mando [VALUE], podrá cambiar la tónica (clave).

ENV

MOD

Modulación de la envolvente de control (cambio tonal) y disminución (duración del sonido).

Eje X: modulación de la envolvente (cambio tonal)

Eje Y: disminución (duración del sonido)

Si se aplica presión en el panel: modulación

• Aquí se controlan los parámetros más adecuados para el sonido seleccionado. En general, para la

mayoría de sonidos, se controlan los parámetros enumerados anteriormente.

• Si se detiene el patrón, no se producirá ningún sonido aunque se pulse el panel.

PTN

SELECT

Selecciona un patrón.

Consulte “Reproducción, selección e interpretación de un patrón” – “Selección de un patrón”

SCATTER

Utilice la función de dispersión para agregar un ritmo de sensación digital.

Eje X: profundidad de dispersión (10 pasos)

¿Qué es la dispersión?

La dispersión o “scatter” añade un ritmo de sensación digital a la reproducción en bucle,

intercambiando pasos individuales dentro de la reproducción en bucle y cambiando la dirección

de reproducción o longitud de puerta.

• La dispersión solo estará activa mientras se presiona el panel. Se desactiva al levantar el dedo del panel.

• Gire el mando [VALUE] para seleccionar el tipo de dispersión (

SC1

–

SC8

* El efecto de dispersión no se aplicará al primer ciclo del bucle; el efecto se aplicará al segundo

ciclo y a los siguientes.

Nederlands

Gebruikershandleiding

Realtime-opname

Bij deze manier van opnemen worden de noten die u speelt in realtime opgenomen. Het huidige patroon zal

overschreven worden.

1. Druk op de [REALTIME REC]-knop.

De [

]-knop knippert; de TB-3 is klaar om op te nemen. Om te annuleren drukt u op de [REALTIME REC]-

knop zodat deze dooft.

2. Druk op de [

]-knop om het opnemen te starten.

3. Speel op de pad; uw uitvoering wordt opgenomen.

Noten die in “loop” afgespeeld worden terwijl u [CLEAR] ingedrukt houdt, worden gewist.

Neem noten op. Houd dezelfde noot-pad ingedrukt om een langere noot in te voeren.

Octaaf omhoog

* Gebruik stap-opname om accenten of slides

(portamento) in te voeren.

Octaaf omlaag

4. Wanneer u klaar bent met de realtime-opname, drukt u op de [REALTIME REC]-knop zodat deze dooft.

• De TB-3 zal terugkeren naar patroonweergave. Om de patroonweergave te stoppen, drukt u op de [ ]-knop.

• Tijdens de weergave kunt u realtime-opnames in-/uitschakelen door op de [REALTIME REC]-knop te

drukken.

Afspelen, selecteren en uitvoeren van een patroon

Wat is een “patroon”?

Een “patroon” is een verzameling muzikale gegevens die u hebt opgenomen via stap-opname of realtime-

opname. Er zijn 64 patronen (8 patronen x 8 banken). In de patroonselectiemodus (Pattern Select) toont het

display de huidige bank en het huidige patroon (bv.

1-2 = bank 1, patroon 2).

Een patroon afspelen

1. Druk op de [ ]-knop om een patroon af te spelen.

Een patroon selecteren

1. Druk op de [PTN SELECT]-knop.

2. Gebruik de pad om een patroon te selecteren.

Selecteer een patroon (1–8)

Bank omhoog

Bank omlaag

U kunt ook de [VALUE]-regelaar gebruiken om een patroon te selecteren.

Van klank wisselen

1. Druk op de [KEY-BOARD], [XY PLAY], of [ENV MOD]-knop om het klanknummer (bv. A01) weer te geven

op het display.

2. Gebruik de [VALUE]-regelaar om van klank te wisselen.

“Uitvoeren” met de TB-3

Muziek uitvoeren op de TB-3 doet u door het bedienen van de regelaars (

), de pad-modusknoppen (

), en

de touchpad (

) terwijl er een patroon wordt afgespeeld.

Geavanceerde patroonfuncties

Functies Uitleg

Patroon

transponeren

Om het patroon te transponeren, houdt u de [KEY-BOARD]-knop ingedrukt en drukt u op

een keypad (standaard: C).

Patronen

achtereenvolgens

afspelen

Wanneer u een patroon selecteert, kunt u meerdere patronen selecteren door met uw

vinger over de touchpad te vegen terwijl u op de pad blijft drukken. De patronen die u

selecteerde, worden achtereenvolgens afgespeeld. Het patroon dat momenteel wordt

afgespeeld, licht op.

Willekeurig

patroon

Wanneer u de [PTN SELECT]-knop ingedrukt houdt en op de [SCATTER]-knop drukt, wordt er

een willekeurig patroon gegenereerd voor het huidige patroonnummer.

Wanneer u het willekeurige patroon wilt opslaan, druk dan op de [REALTIME REC]-knop

(knippert). Wanneer u het willekeurige patroon wilt wissen, selecteer dan een ander patroon.

Een patroon

kopiëren

1. Houd de [PTN SELECT]-knop ingedrukt en druk op de pad om het te kopiëren

bronpatroon te selecteren.

Het te kopiëren bronpatroon licht op en de andere patronen knipperen.

2. Selecteer de bank en het patroon van het kopieerdoel (knipperend pad).

Een patroon

wissen

1. Selecteer het patroon dat u wilt wissen.

2. Houd de [PTN SELECT]-knop ingedrukt en druk op [CLEAR] op de pad.

Het display geeft “

Clr” weer en de [ ]-knop knippert.

3. Druk op de [

]-knop; het patroon wordt gewist.

Synchroniseren met andere MIDI-apparaten

De TB-3 kan MIDI-kloksignalen (F8) ontvangen om zijn tempo te synchroniseren. Het apparaat kan ook MIDI

Start (FA) en MIDI Stop (FC) ontvangen om zichzelf te starten/stoppen.

Synchroniseren met een TR-8

U kunt de TB-3 synchroniseren met een TR-8 door een in de handel

verkrijgbare MIDI-kabel te gebruiken voor uw aansluitingen.

Synchroniseren met de DAW (digital audio workstation) op

uw computer via USB

Door gebruik te maken van een in de handel verkrijgbare USB 2.0-kabel om

de TB-3 aan te sluiten op uw computer, kunt u de TB-3 synchroniseren met

de DAW op uw computer of het geluid van de TB-3 opnemen op een track

van uw DAW via USB audio.

TR-8 (master)

TB-3 (slave)

MIDI OUT MIDI IN

Overige instellingen

De fabrieksinstellingen herstellen ( Factory Reset)

Hier leest u hoe u de TB-3 kunt herstellen naar de fabrieksinstellingen.

1. Schakel de stroom in terwijl u de [REALTIME REC]-knop ingedrukt houdt.

Het display geeft “

rSt” weer en de [ ]-knop knippert.

Schakel de stroom uit wanneer u beslist de herstelling van de fabrieksinstellingen te annuleren.

2. Druk op de [

]-knop om de herstelling van de fabrieksinstellingen uit te voeren.

3. Schakel de stroom van de TB-3 uit wanneer het display “

CNP” weergeeft, en schakel de stroom

vervolgens terug in.

MIDI en andere instellingen

1. Schakel de stroom in terwijl u de [SCATTER]-knop ingedrukt houdt.

Het display geeft het huidige MIDI-kanaal weer (bv.

C 2), en de [ ]-knop knippert.

Schakel de stroom uit wanneer u beslist geen instellingen te wijzigen.

2. Gebruik de [VALUE]-regelaar en de pad om de instellingen te wijzigen.

Parameter Controller Uitleg

MIDI-kanaal

[VALUE]-

regelaar

OFF,

C 1

–

C16

Speci eert het kanaal voor verzenden/ontvangen van MIDI. Het

display geeft het kanaal weer. (standaard:

C 2)

ONn

(OMNI)

MIDI-berichten van alle kanalen worden ontvangen.

Het MIDI-verzendkanaal is 2.

MIDI-

klokbron

Pad [C]

Opgelicht

(AUTO)

Wanneer een MIDI-kloksignaal wordt ingevoerd via de MIDI IN-

connector of de USB-poort, zal het tempo van de TB-3 automatisch

synchroniseren met de MIDI-klok. (standaard)

* Wanneer simultaan een MIDI-kloksignaal wordt ingevoerd via

de MIDI IN-connector en de USB-poort, krijgt de USB-poort

voorrang.

Gedoofd

(INTERNAL)

De TB-3 werkt met het tempo aangegeven op het apparaat zelf. Kies

de instelling “INTERNAL” wanneer u niet wenst te synchroniseren met

een extern toestel.

MIDI Thru Pad [D]

Opgelicht

(ON)

Speci eert of data ontvangen via de MIDI IN-connector terug wordt

uitgezonden via de MIDI OUT-connector (ON: standaard) of niet

(OFF).

Gedoofd

(OFF)

Pad

aftertouch-

gevoeligheid

[KEY-BOARD]-knop

(ingedrukt houden)

+ [VALUE]-regelaar

Past de drukgevoeligheid van de pad aan (aftertouch). Met hogere

instellingen zal het gemakkelijker zijn om een e ect toe te passen,

zelfs wanneer u licht op de pad drukt. (standaard: 3)

3. Druk op de [

]-knop om de instellingen op te slaan.

De instellingen worden opgeslagen en de TB-3 herstart.

Stap-opname

Bij deze manier van opnemen voert u noten, rusten, accenten en slides (portamento)/verbindingen in bij elke

stap.

Wanneer u opneemt, zal het huidige patroon overschreven worden.

Wat is “stap”?

Elk patroon is onderverdeeld in 16 rasterlocaties, “stappen” genaamd. (U kunt het aantal stappen wijzigen

in een bereik van 1–32.) Eén stap is een 16e noot lang (

). De huidige stap wordt aangegeven door de 16

stappenindicatoren (

1. Druk op de [STEP REC]-knop.

2. Gebruik de pad en de [VALUE]-regelaar om muziekgegevens in te voeren voor elke stap.

Voert een rust in en gaat naar de volgende stap.

Voert een noot in en gaat naar de volgende stap.

Octaaf omhoog

Voert accent in aan/uit.

Voert een slide in (indien de voorgaande stap dezelfde

noot is, een verbinding) aan/uit.

Octaaf omlaag

• Het display toont het huidige stapnummer (

–

). U kunt de [VALUE]-regelaar gebruiken om tussen de

stappen te schakelen.

• Zelfs tijdens de stap-opname, kunt u op de [

]-knop drukken om het patroon af te spelen.

3. Wanneer u klaar bent met de stap-opname, drukt u op de [STEP REC]-knop zodat deze dooft.

Geavanceerde stapfuncties

Functies Uitleg

Het aantal

stappen in het

patroon wijzigen.

Houd de [STEP REC]-knop ingedrukt en draai aan de [VALUE]-regelaar om het aantal

stappen in het patroon te wijzigen (1–32, standaard: 16).

Een triool-raster

selecteren.

Houd de [STEP REC]-knop ingedrukt en druk op de [TEMPO]-knop om het triool-raster in/

uit te schakelen.

OFF: 1 stap = 16e noot ( ) (standaard)

On: 1 stap = 8e noot triool ( )

Belangrijkste speci caties Roland TB-3: TOUCH BASSLINE

Stroomtoevoer

Netstroomadapter, of verkregen via de USB-poort (USB busvoeding)

Stroomverbruik

500 mA

Afmetingen

240 (B) x 173 (D) x 57 (H) mm

Gewicht

820 g

Accessoires

Netstroomadapter, gebruikershandleiding, infoblad “HET APPARAAT VEILIG GEBRUIKEN”

* Met het oog op productverbetering kunnen de speci caties en/of het voorkomen van dit apparaat worden

gewijzigd zonder voorafgaande kennisgeving.

Lees het infoblad “HET APPARAAT VEILIG GEBRUIKEN” zorgvuldig alvorens het apparaat te gebruiken. Het infoblad bevat belangrijke

informatie over de juiste bediening van het apparaat. Om er bovendien zeker van te zijn dat u elke functie van uw nieuwe apparaat

goed begrijpt, leest u best de hele gebruikershandleiding. Deze handleiding moet als referentie worden bewaard en voorhanden zijn.

van ROLAND CORPORATION.

16-stappenindicatoren

De stap-nummers (1–16) lichten op tijdens weergave van een patroon of tijdens stap-opnames.

[TEMPO]-knop

Wanneer u de [TEMPO]-knop indrukt, toont het display het tempo. U kunt de [VALUE]-regelaar gebruiken om

het tempo te wijzigen.

• Tap-tempo: Houd de [TEMPO]-knop ingedrukt en tik een aantal keren in het gewenste ritme op de

[SCATTER]-knop om het tempo in te stellen.

• Shu e: Om Shu e te selecteren houdt u de [TEMPO]-knop ingedrukt en draait u aan de [VALUE]-regelaar

(-50–0–50; 0=shu e uit).

Display

Toont het momenteel geselecteerde klanknummer (bv.

A01). Afhankelijk van de modus kan het

patroonnummer (bv.

1-1), het stapnummer of het tempo getoond worden.

Wat is een “klank”?

De TB-3 levert haarscherpe synth-klanken met behulp van

vier oscillatoren en e ecten, waaronder de natuurgetrouw

gereproduceerde klassieke klanken van de TB-303 (A01: TB-303

zaagtandgolf, A02: TB-303 blokgolf). Op de TB-3, wordt elk hiervan

een “klank” genoemd. U kunt de [VALUE]-regelaar gebruiken om

gemakkelijk klanken te selecteren.

* U kunt de klanken niet wijzigen.

[VALUE]-regelaar

Wijzigt de waarde die getoond wordt in het display.

[STEP REC]-knop

Zie “Stap-opname”

[REALTIME REC]-knop

Zie “Realtime-opname”

[

]-knop

Start/stopt het patroon.

Uw apparatuur aansluiten

* Zet het volume altijd op nul en schakel alle apparaten uit voordat u aansluitingen maakt om defecten of

storingen aan de apparatuur te voorkomen.

A B C D E F

USB (

)-poort

Gebruik een in de handel verkrijgbare USB 2.0-kabel om deze poort met uw computer te verbinden. Deze kan

gebruikt worden voor de transfer van USB MIDI- en USB audiogegevens. U moet de USB-driver installeren

alvorens de TB-3 aan te sluiten op uw computer. Download de USB-driver van de Roland-website. Raadpleeg

het bestand Readme.htm dat is inbegrepen in de download voor meer informatie.

http://www.roland.com/support/

DC IN-aansluiting

Sluit de meegeleverde netstroomadapter hier aan. Gebruik alleen de meegeleverde netstroomadapter. Het

gebruik van een andere adapter kan oververhitting of een defect veroorzaken.

* Bij aansluiting via USB wordt er voeding geleverd via de USB-aansluiting en hoeft de netstroomadapter niet

aangesloten te worden.

MIDI-connectoren

Voor het aansluiten van MIDI-apparatuur.

OUT-aansluitingen

Sluit deze aansluitingen aan op uw versterker of monitoren. Wanneer u een mono-systeem hebt, gebruik dan

alleen de L/MONO-aansluiting.

PHONES-aansluiting

Sluit hier uw hoofdtelefoon (apart verkrijgbaar) aan.

Beveiligingsslot (

)

http://www.kensington.com/

De stroom in- en uitschakelen

[POWER]-schakelaar

Dit schakelt het apparaat in en uit.

* Zorg er na het aansluiten voor de stroom in te schakelen in deze volgorde: eerst de TB-3 en vervolgens

het aangesloten systeem. Inschakelen in de verkeerde volgorde kan defecten of schade veroorzaken. Zorg

er bij het uitschakelen van de stroom voor het aangesloten systeem eerst uit te schakelen en dan pas

de TB-3.

* Dit apparaat is uitgerust met een beveiligingscircuit. Het duurt even (een paar seconden) voordat het

apparaat normaal functioneert nadat het is ingeschakeld.

* Zet het volume altijd op nul voordat u het apparaat in- of uitschakelt. Zelfs als het volume volledig op nul

staat, kunt u nog geluid horen wanneer het apparaat wordt in- of uitgeschakeld. Dit is normaal en wijst niet

op een defect.

Klank Uitleg

A 01

–

TB-303-geluiden

b 01

–

Basgeluiden

C 01

–

Lead-geluiden

d 01

–

SFX (geluidse ecten)

Paneelbeschrijvingen

8 9 10

5 6 7

Regelaars

Deze passen de volgende waarden aan.

Regelaar Uitleg

VOLUME

Volume

CUTOFF

Filter afsnijding (helderheid van de klank)

RESONANCE

Filter resonantie (kenmerkend karakter)

ACCENT

Sterkte van de accenten die u in het patroon hebt ingevoerd.

EFFECT

E ectdiepte

* Het meest geschikte e ect voor de klank die u hebt geselecteerd wordt toegepast.

Pad-modusknoppen /

Touchpad

Gebruik deze pad-modusknoppen om om te schakelen tussen de modi van de touchpad (die we voor het

gemak verder “de pad” zullen noemen).

* Raak de pad niet op twee of meer plaatsen tegelijkertijd aan; de plaatsen kunnen dan niet correct

gedetecteerd worden (de pad ondersteunt geen multi-touch).

Knop Uitleg

KEY-

BOARD

Gebruik de pad om noten te spelen.

Noten spelen

Druk uitoefenen op de pad: modulatie

Octaaf omhoog

Octaaf omlaag

• Bespeelbare keypads lichten op.

• Wanneer u de pad indrukt terwijl een patroon wordt afgespeeld, heeft de klank van de pad

voorrang (mono-weergave).

XY PLAY

Gebruik de horizontale (X) en verticale (Y) assen van de pad om de toonhoogte te wijzigen.

De X-aspositie licht op.

X-as: toonhoogte wijzigen (continue verandering)

Y-as: Volume

Druk uitoefenen op de pad: modulatie

• Dit controleert de meest toepasselijke parameters voor de klank die werd geselecteerd. In het

algemeen worden voor de meeste klanken de hierboven opgesomde parameters gecontroleerd.

• Wanneer u de pad indrukt terwijl een patroon wordt afgespeeld, heeft de klank van de pad

voorrang (mono-weergave).

• Door de [XY PLAY]-knop ingedrukt te houden en aan de [VALUE]-regelaar te draaien kunt u de

grondnoot (toonaard) wijzigen.

ENV

MOD

Controleer envelope-modulatie (toonwijziging) en decay (duur van de klank).

X-as: envelope-modulatie (toonwijziging)

Y-as: decay (duur van de klank)

Druk uitoefenen op de pad: modulatie

• Dit controleert de meest toepasselijke parameters voor de klank die werd geselecteerd. In het

algemeen worden voor de meeste klanken de hierboven opgesomde parameters gecontroleerd.

• Wanneer het patroon wordt gestopt, zal het indrukken van de pad geen geluid produceren.

PTN

SELECT

Selecteer een patroon.

Zie “Afspelen, selecteren en uitvoeren van een patroon” – “Een patroon selecteren”

SCATTER

Gebruik de Scatter-functie om een groove met een digitaal gevoel toe te voegen.

X-as: Scatter-diepte (10 stappen)

Wat is Scatter?

“Scatter” voegt een groove met digitaal gevoel toe aan de loop-weergave door individuele stappen binnen

de loop-weergave om te wisselen of door de richting van de weergave of de gate-lengte te wijzigen.

• Scatter zal geactiveerd zijn wanneer u de pad indrukt. De functie wordt uitgeschakeld wanneer u

uw vinger van de pad haalt.

• Draai aan de [VALUE]-regelaar voor selectie van het scatter-type (

SC1

–

SC8

* Het Scatter-e ect wordt niet toegepast op de eerste cyclus van de loop; het e ect wordt

toegepast op de tweede cyclus en navolgende cycli van de loop.

Roland TB-3 Manuel utilisateur

Marque: Roland

Modèle: TB-3

Catégorie: Pianos numériques

Taper: Manuel utilisateur

Télécharger le PDF

rapport

dans d''autres langues

italiano: Roland TB-3 Manuale utente
español: Roland TB-3 Manual de usuario
Deutsch: Roland TB-3 Benutzerhandbuch
Nederlands: Roland TB-3 Handleiding
português: Roland TB-3 Manual do usuário
日本語: Roland TB-3 ユーザーマニュアル

Roland TB-3 Manuel utilisateur

Roland TB-3 Manuel utilisateur

dans d''autres langues

Documents connexes

Autres documents
